ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

•  Снимите переднюю панель корпуса и по-

верните  панель  управления  («Демонтаж

панелей корпуса» на странице 64).

•  Снимите панель герметичной камеры.

•  Отсоедините  проводку  электродов  роз-

жига и определения.

•  Отвинтите  колесо  газовой  трубы

L

,  сни-

мите вилку

J

 и извлеките трубу

K

.

•  Отсоедините силиконовую трубу воздуш-

но/газовой диафрагмы.

•  Отцепите трубу глушителя.

•  Вставьте  плоскую  отвертку  в  выемку

I

соединителя

H

  и  действуйте  ею  как  ры-

чагом в направлении вниз, одновременно

отсоединив соединитель

H

, извлеките его

спереди (Рисунок 9.7).

•  Отсоедините  соединитель  вентилятора

F

,  нажав  на  пластмассовый  крючок

G

,

расположенный в нижней части соедини-

теля (Рисунок 9.7).

•  Отвинтите  гайки

E

  и  извлеките  узел  го-

релки вентилятора 42 (Рисунок 9.7).

•  Снимите корпус горелки, вытянув его на-

ружу.

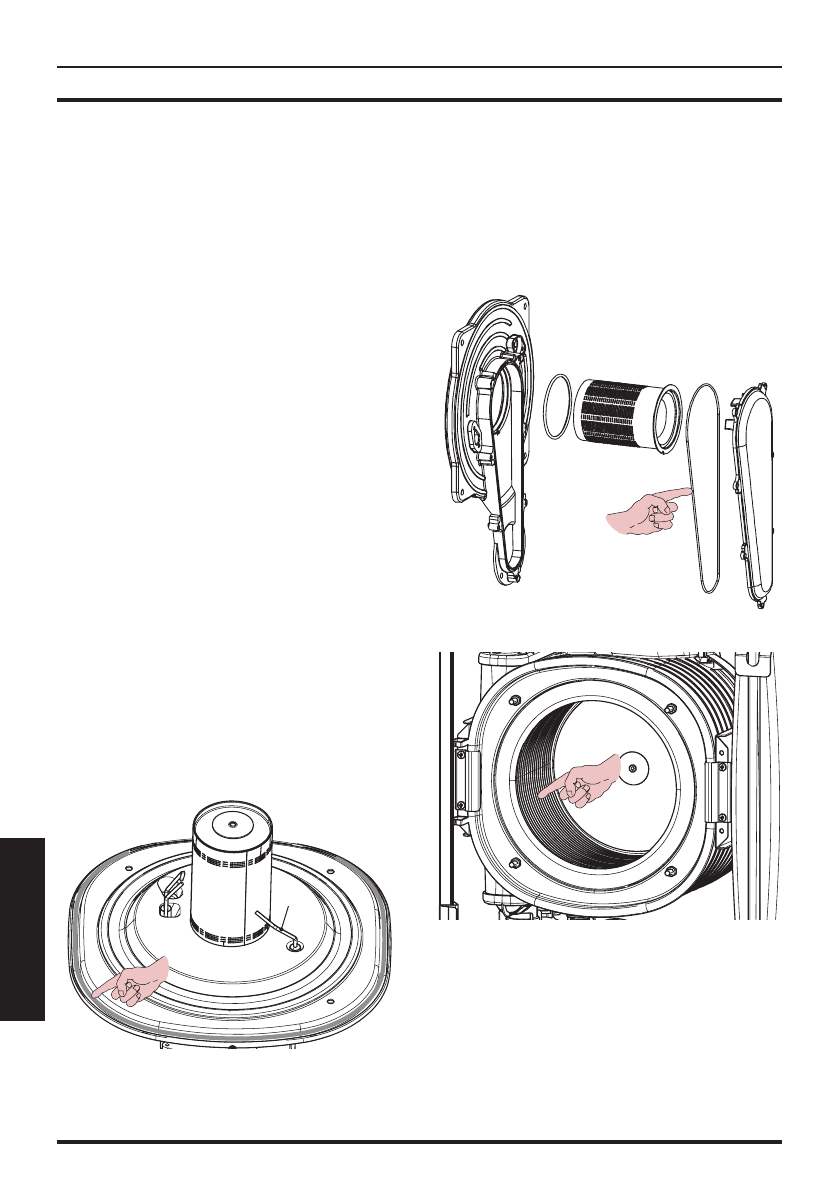

•  Силиконовая прокладка передней стенки

камеры  сгорания  Рисунок  9.8  и  проклад-

ка  крышки  воздуховода/газопровода  (Ри-

сунок  9.9)  должны  заменяться  в  случае

повреждения и, в любом случае, каждые

2 года.

Рисунок 9.8

M

•  Электрод  обнаружения

M

,  см.  Рисунок

9.8  также  выполняет  роль  датчика  соот-

ветствующего слива конденсата.

  Если  данный  электрод  соприкасается

с  водой  конденсата,  присутствующей  в

камере  сгорания,  обеспечивается  предо-

хранительная блокировка котла. Поэтому

если  внутри  камеры  сгорания  находится

смоченная  или  поврежденная  изоляция,

следует произвести замену.

Рисунок 9.9

Рисунок 9.10

При  выявлении  загрязнений  на  элементах

первичного конденсирующего теплообмен-

ника  (видимых  после  демонтажа  корпуса

горелки) необходимо вымести их щеткой из

щетины и удалить пыль пылесосом.

Горелка  не  нуждается  в  особом  техобслу-

живании,  достаточно  очищать  ее  от  пыли

при помощи кисточки из щетины.
