- 40 -

МОНТ

АЖ

МОНТАЖ

Ни  в  коем  случае  не  подсоеди-

няйте  провода  под  напряжени-

ем к клеммам «1 и 3».

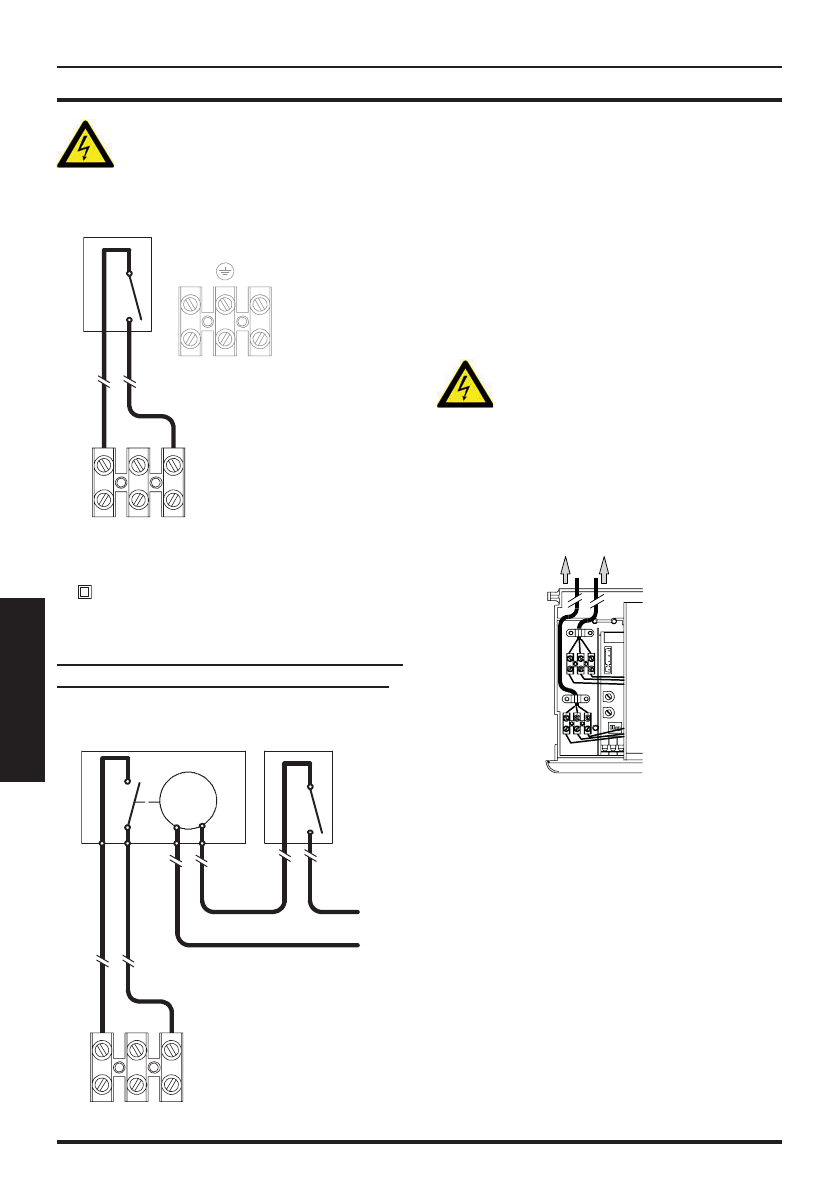

Рисунок 5.23

1

3

Клеммная

колодка

электропитания

Клеммная колодка

комнатного

термостата

T

L

N

Чистые контакты

комнатного термостата

Термостат  должен  иметь  изоляцию  класса

II ( ) или должен быть подключен к систе-

ме заземления.

Подключение  зональных  клапанов,

управляемых комнатным термостатом

Рисунок 5.24

1

3

L

N

V

T

Клеммная

колодка

комнатного

термостата

Зональный клапан

с микроконтактами

Комнатный

термостат

Чистые контакты микровыключателя зональных клапанов

Для  подключения  зональных  клапанов  ис-

пользуйте  клеммную  колодку  котла,  пред-

назначенную  для  подключения  комнатного

термостата, см. Рисунок 5.24.

Контакты  микровыключателя  зонального

клапана  необходимо  вставить  в  клеммы  1

и  3  клеммной  колодки  комнатного  термо-

стата, см. Рисунок 5.24.

Снимите  электрическую  перемычку

между клеммами “1 и 3”.

Ни в коем случае не подключай-

те  провода  под  напряжением  к

клеммам «1 и 3».

Кабель или провода электропитания котла

и  комнатного  термостата  должны  прохо-

дить в соответствии с указаниями рисунка,

см. Рисунок 5.25.

Рисунок 5.25

К комнатному

термостату

К двухполюсному

выключателю

5.12  Установка внешнего датчика

температуры

(дополнительно)

Внешний датчик необходимо установить на

наружной стене здания, избегая:

•  воздействия  на  прибор  прямых  солнеч-

ных лучей.

•  влажных стен или стен, на которых обра-

зуется плесень;

•  Датчик  не  должен  находиться  в  непо-

средственной  близости  от  вентиляторов,

выпускных патрубков или дымоотводов.
