5.13  Электрическое соединение кот-

ла с внешним датчиком

Для  подсоединения  внешнего  датчика  к

котлу  необходимо  использовать  электро-

провода с сечением не менее 0,50 мм

2

.

Электропровода  для  подсоединения

внешнего  датчика  к  котлу  должны  на-

ходиться  в  лотках,  отличных  от  лотков

проводов  с  напряжением  230  В,  так  как

они  являются  низковольтными,  и  их

максимальная  длина  не  должна  превы-

шать 20 метров.

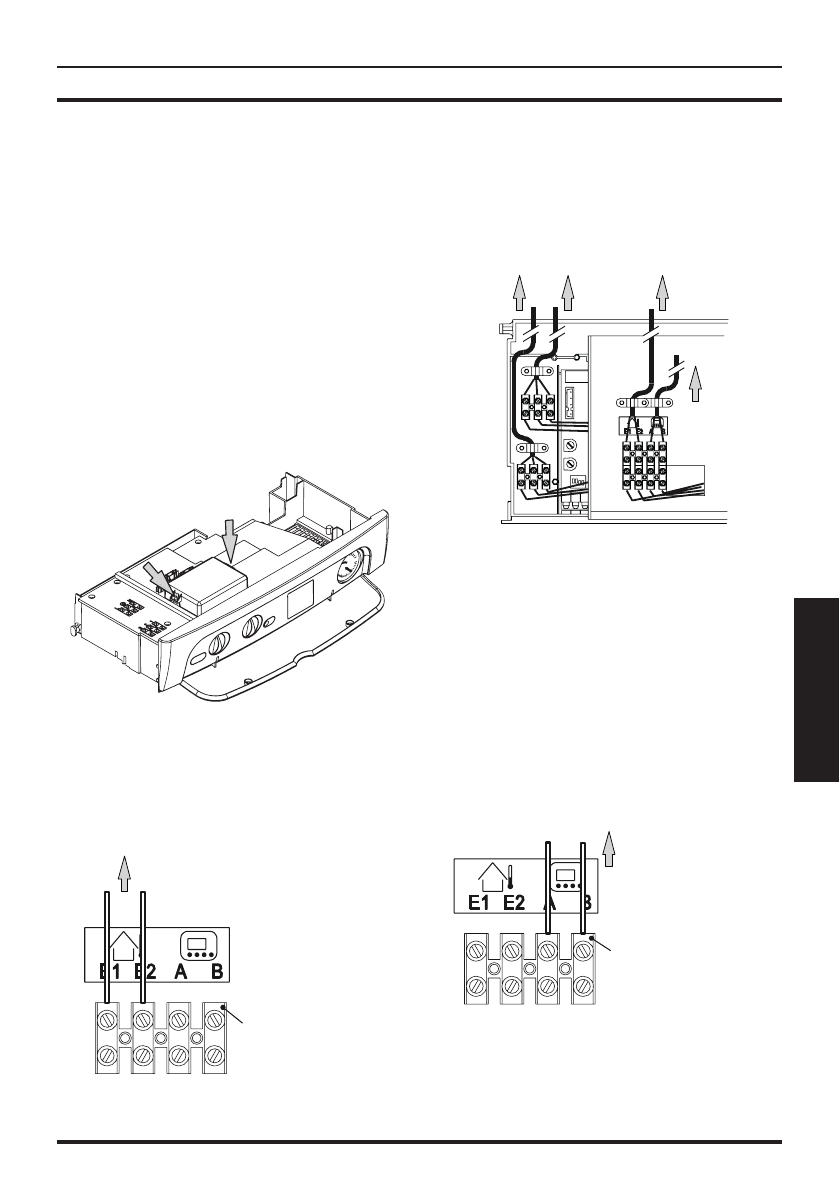

•  Открутите  два  винта,  см.  Рисунок  5.26  и

откройте  крышку  клеммной  колодки  сое-

динения

внешнего датчика

.

Рисунок 5.26

•  Соедините  клеммы

E1

  и

E2

  клеммной

колодки  с  двумя  электропроводами,  см.

Рисунок 5.27.

•  Вставьте  эти  же  два  провода  в  клеммы

внешнего датчика.

Рисунок 5.27

К ВНЕШНЕМУ ДАТЧИКУ

Клеммная колодка

 для подключения

внешнего датчика

Траектория  кабеля  или  проводов  внешне-

го  датчика  должна  следовать  траектории,

изображенной на рисунке Рисунок 5.28.

Рисунок 5.28

к дистанционному

управлению

к внешнему  датчик

у

к двухполюсному

выключателю

к комнатному

термостату

5.14  Электрическое соединение

пульта дистанционного

управления

(дополнительно)

Отвинтите  соответствующие  винты  и  сни-

мите  крышку  клеммной  колодки  (Рисунок

5.26).

Для  подключения  пульта  дистанционного

управления  к  котлу  см.  также  руководство

к  ПУЛЬТУ  ДИСТАНЦИОННОГО  УПРАВЛЕ-

НИЯ.

Рисунок 5.29

К

ДИСТАНЦИОННОМУ

УПРАВЛЕНИЮ

Клеммная

колодка для

дистанционного

подключения

Вставьте в клеммы

A

 и

B

 клеммной колод-

ки два провода, см.Рисунок 5.29.
