При  установке  этих  колен  в  трубе  макси-

мальная  длина  дымоотвода  уменьшается

таким образом:

Для колена 45° уменьшение

0,5 м

Для колена 90° уменьшение

1 м

Комплект  раздвоенных  воздухозабор-

ных и дымоотводных трубопроводов Ø

80 мм (Рисунок 5.9 - Рисунок 5.10) - (Ри-

сунок 5.11)

Этот  комплект  позволяет  разделить  возду-

хозаборные  и  дымоотводные  трубопрово-

ды.

Отводящие  патрубки  можно  подсоединить

к  соответствующим  специально  спроекти-

рованным дымоходам или отводить дым и

производить забор воздуха непосредствен-

но через стену.

Примечание:  если  котел  укомплектован

раздвоенным  комплектом  дымоотвода,

между котлом и патрубком забора воздуха

необходимо  вставить  диафрагму  (Рисунок

5.9).

FEDERICA 25 COND

Диафрагма

забора

воздуха

Для длины от 0,5 м до 20 м

Ø 40 мм

Для длины от 20 м до 40 м

Ø 50 мм

FEDERICA 35 COND

Диафрагма

забора

воздуха

Для длины от 0,5 м до 40 м

Ø 50 мм

Диафрагма  Ø  50  мм  поставляется  вместе

с  раздвоенным  комплектом  дымоотвода  Ø

80 мм, в то время как диафрагма Ø 40 мм

находится в упаковке котла.

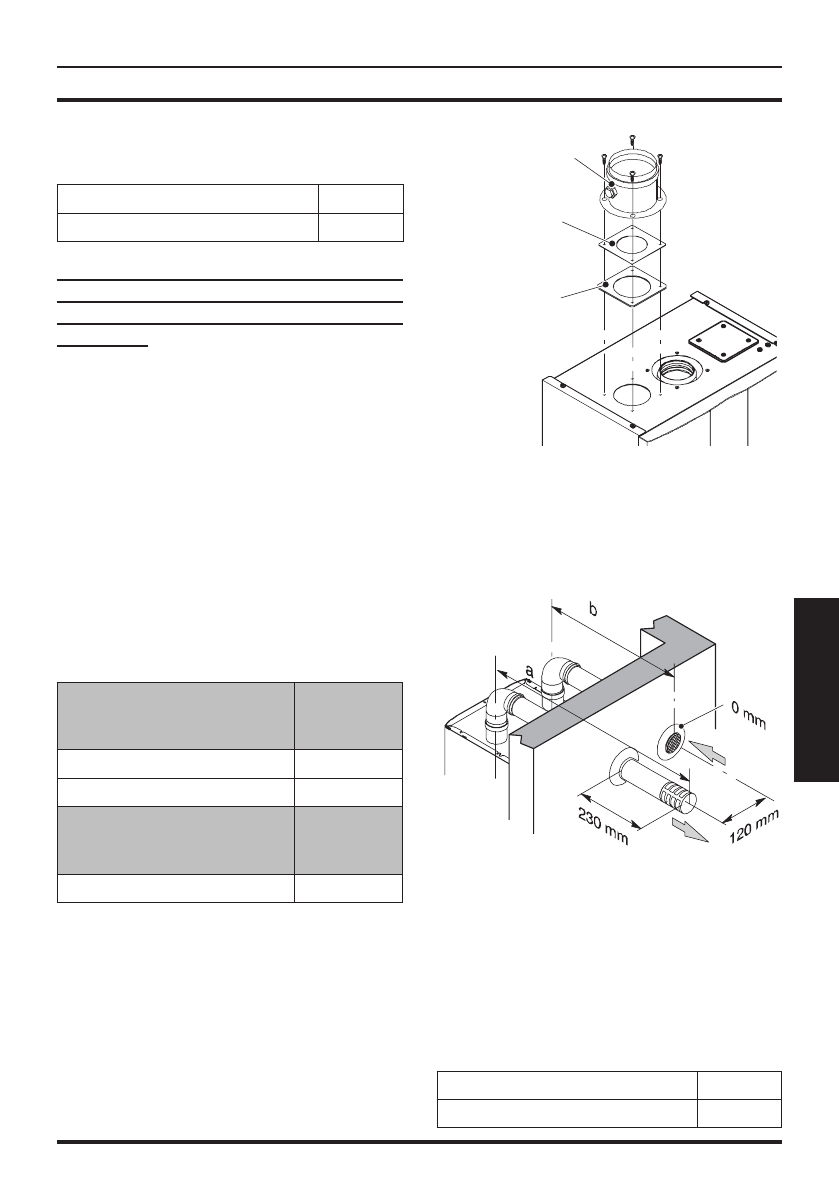

Рисунок 5.9

Фланцевый

патрубок

забора воздуха

Диафрагма

Прокладка

Примечание:  отводящие  патрубки  забо-

ра  воздуха  и  отвода  дыма  нельзя  рас-

полагать  на  противоположных  стенах

здания (EN 483).

Рисунок 5.10

C13

Минимальная  длина  труб  не  должна  быть

меньше  0,5  м,  а  максимальная  длина,  ре-

ализуемая  с  использованием  удлинителей

на  участках

A  +  B

,  не  должна  превышать

40 м.

Предусмотрены  также  колена  Ø  80  мм  на

90°  и  45°  для  уменьшения  общей  макси-

мальной длины труб:

Для колена 45° уменьшение

0,9 м

Для колена 90° уменьшение

1,65 м
