- 39 -

МОНТ

АЖ

МОНТАЖ

идущий  от  всеполюсного  выключателя,

к  клеммной  колодке  электрического  пи-

тания котла (Рисунок 5.20), соблюдая со-

ответствие  линии  (коричневый  провод)  и

нейтрали (голубой провод).

•  Подсоедините  заземляющий  провод

(желтый/зеленый)  к  эффективной  си-

стеме заземления.

Заземляющий  провод  должен

быть  длиннее,  чем  провода

электропитания.

Кабель или провод электропитания должен

иметь  сечение  не  менее  0,75  мм

2

,  должен

находиться  на  безопасном  расстоянии  от

источников  тепла  и  режущих  предметов  и

во всем соответствовать действующим тех-

ническим нормам.

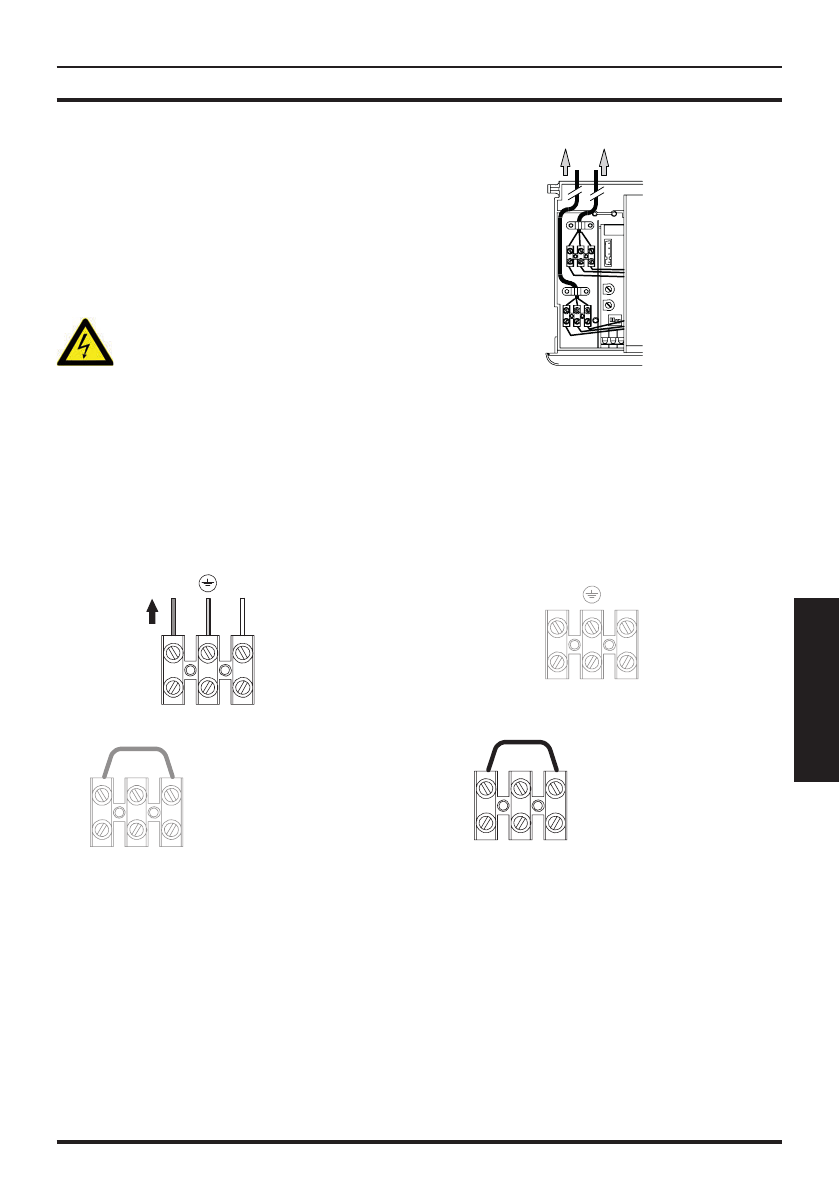

Рисунок 5.20

L

N

1

3

Клеммная

колодка

электропитания

к

двухполюсному

выключателю

Клеммная

колодка

комнатного

термостата

Кабель или провода электропитания котла

и  комнатного  термостата  должны  прохо-

дить в соответствии с указаниями рисунка,

см. Рисунок 5.21.

Рисунок 5.21

К комнатному

термостату

К двухполюсному

выключателю

5.11  Подключение  комнатного  тер-

мостата  или  зональных  клапа-

нов

Для  подключения  комнатного  термостата

используйте  соответствующую  клеммную

колодку  комнатного  термостата  котла,  см.

Рисунок 5.22.

Рисунок 5.22

1

3

Клеммная

колодка

электропитания

Клеммная колодка

 комнатного

 термостата

L

N

При  подсоединении  любого  типа  ком-

натного  термостата    необходимо  снять

электрическую  перемычку  между  клем-

мами «1 и 3».

Электропровода  комнатного  термостата

необходимо  установить  между  клеммами

«1 и 3», см. Рисунок 5.23.
