ТИП B

23P

 (Рисунок 5.14)

Данный тип дымоотвода производит забор

воздуха,  необходимого  для  горения,  непо-

средственно  в  помещении,  где  установлен

котел,  и  выводит  продукты  сгорания  нару-

жу; он может быть настенным или трубным.

В  помещении,  где  установлен

котел,  необходимо  предусмот-

реть соответствующий воздухо-

заборник  для  обеспечения  не-

обходимого  притока  воздуха

горения и проветривания поме-

щения.

Для  эффективной  работы  минимальный

воздухообмен должен составлять 2 м

3

/ч на

каждый кВт тепловой мощности.

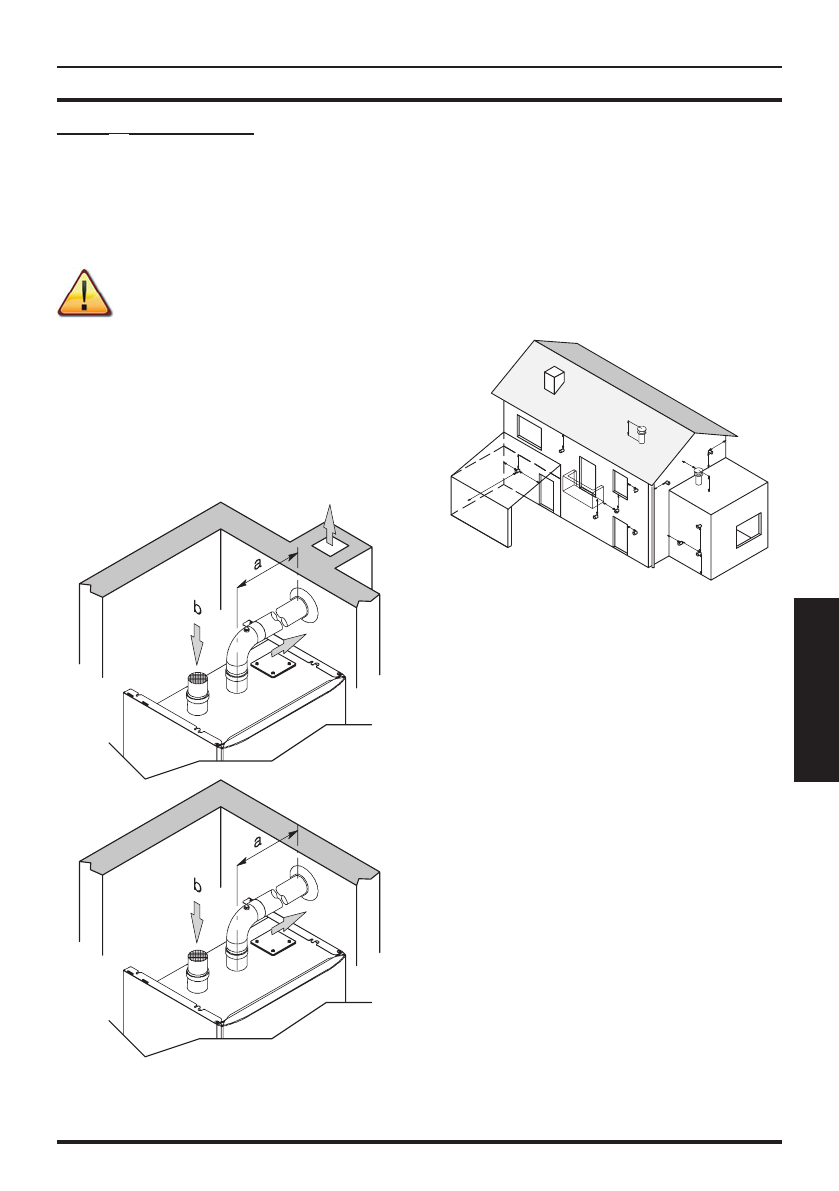

Рисунок 5.14

B23P

5.9  Расположение вытяжных отво-

дящих патрубков

Вытяжные  отводящие  патрубки  необходи-

мо:

•  располагать  на  наружных  стенах  здания

или на крыше;

•  устанавливать с соблюдением минималь-

ных  расстояний  Рисунок  5.15  и  действу-

ющего национального и местного законо-

дательства.

Рисунок 5.15

A

DE

G

H

I

K

LM

N

O

P

J

K

Q

R

B

F

S

B

C

I

Расположение патрубка

мм

A

Под окном или другим проемом

600

B

Вблизи окна или двери

400

B

Вблизи отверстия для аэрации

или вентиляции

600

C

Рядом с балконом

1 000

D

Под водосточным желобом или

сливными трубами

300

E

Под карнизными свесами

300

F

Под балконами

300

G

Под крышей гаража

НЕТ

H

От вертикальный сливных труб

300

I

От внутренних углов

300

J

От внешних углов

300

K

От земли или других поверхно-

стей, по которым можно ходить 2200

L

От  выходящей  фронтальной

поверхности без отверстий

2000

M

От  выходящего  фронтального

отверстия

3000

N

От отверстия в гараже

НЕТ
