- 34 -

МОНТ

АЖ

МОНТАЖ

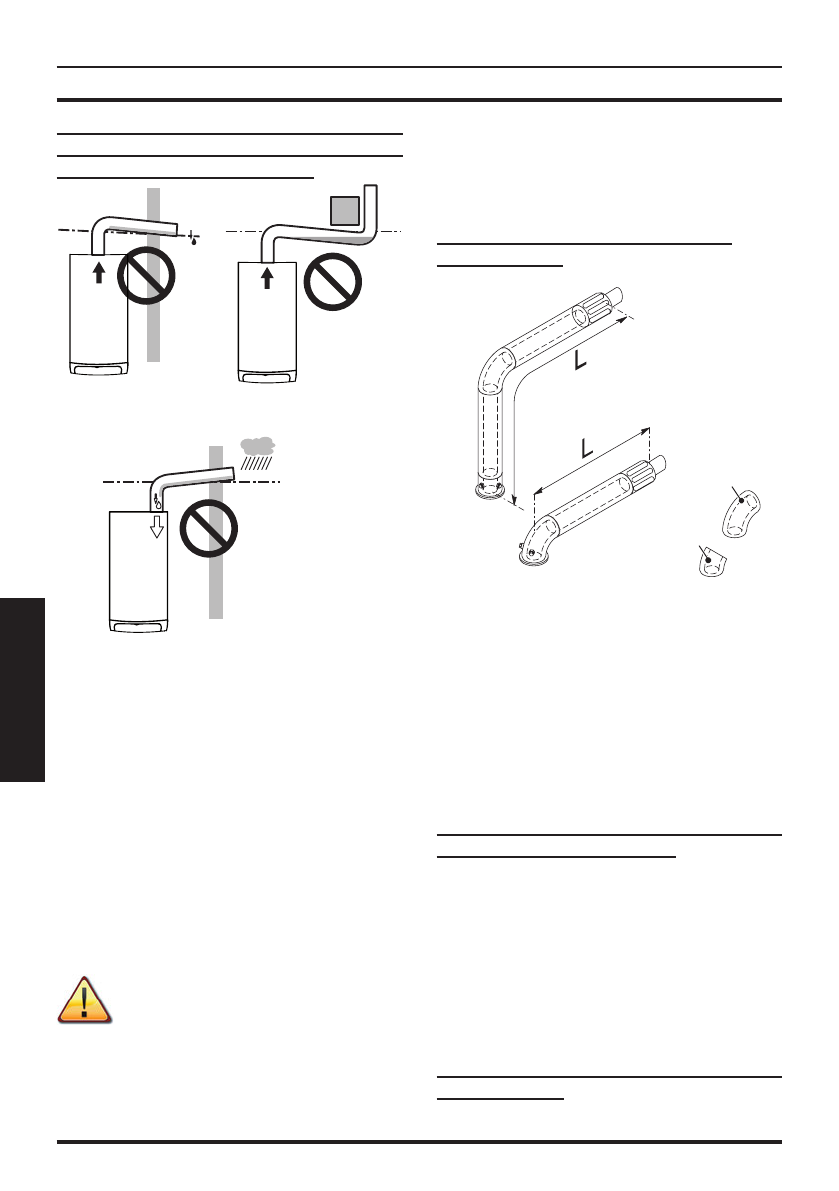

НЕПРАВИЛЬНЫЕ  способы  конструкции

системы  раздвоенного  дымоотвода  /

воздухозаборного устройства

Рисунок 5.7

S

A

S

A

 = воздухозаборное устройство

S

 = дымоотвод

5.8  Размеры и длина дымоотводов

Дымоотвод/воздухозаборное  устройство

могут быть следующих видов:

C

13

 C

33

 C

43

 C

53

 C

63

 C

83

 B

23P

См. вкладыш в соответствующем комплек-

те, упакованном отдельно.

Горизонтальные  участки  дымовых  труб

должны  иметь  наклон  около  1.5  градусов

(25 мм на м).

Отводящий  патрубок  должен

располагаться  выше,  чем  вхо-

дящий  патрубок  со  стороны

котла.

Только  коаксиальная  труба  с  отводящим

патрубком  должна  быть  горизонтальной,

поскольку отводящая труба уже изготовле-

на с необходимым наклоном.

В  наличии  имеются  описанные  ниже  ком-

плекты для подсоединения к котлу.

Настенный комплект дымоотвода

(Рисунок 5.8 A)

Рисунок 5.8

B

A

C

45°

90°

C13

Коаксиальная  труба  Ø  60/100  мм  номи-

нальной длины 915 мм.

Этот комплект позволяет осуществлять ды-

моотвод в стену сзади или сбоку от котла.

Минимальная длина трубы не должна быть

меньше  0,5  м,  а  максимальная  длина,  ре-

ализуемая с использованием удлинителей,

не должна превышать 10 м.

Вертикальный  комплект  дымоотвода  с

коленом 90 ° (Рисунок 5.8 В)

Коаксиальная труба Ø 60/100 мм.

Этот комплект позволяет поднять ось отво-

да котла на 635 мм.

Длина должна быть не меньше 0,5 м, а мак-

симальная длина с учетом удлинителей не

должна превышать 10 м по горизонтали, и,

в  любом  случае,  отводящий  патрубок  дол-

жен отводить дым горизонтально.

Дополнительные  колена  45  °  или  90  °

(Рисунок 5.8 C)

Коаксиальные колена Ø 60/100 мм.
