- 38 -
МОНТ
АЖ
МОНТАЖ
O
Между двумя вертикальными
отводящими патрубками на той
же стене
1500
P
Между двумя горизонтальны-
ми отводящими патрубками на
той же стене
1 000
Q
Над скатом крыши с углом на-
клона меньше или равном 30° *
350
Q
Над скатом крыши с углом на-
клона больше 30° *
600
R
Над плоской крышей *
300
S
От стены *
600
S
От двух угловых стен *
1 000
* Отводящий патрубок на крыше

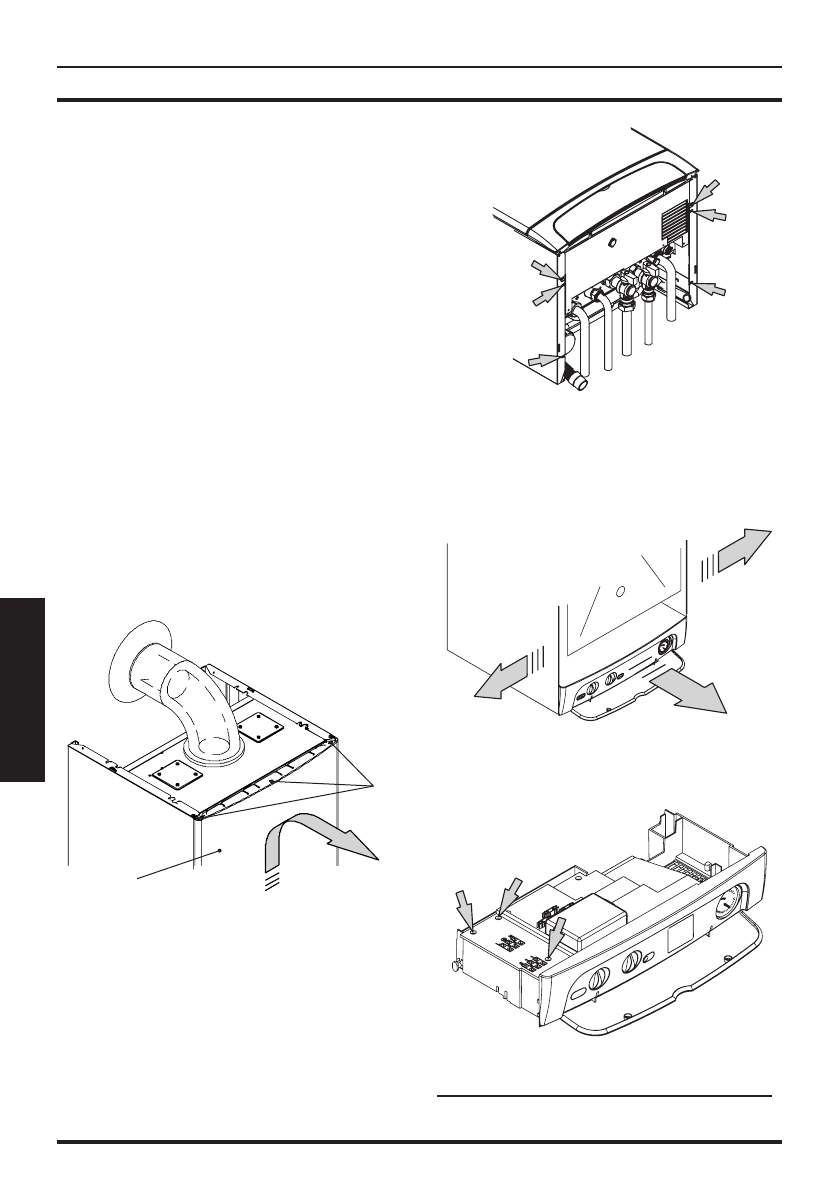

5.10 Электрические подключения
• Снимите переднюю панель котла, в со-
ответствии с указаниями. Выньте винты
L
. Снимите переднюю панель
M
, под-
толкнув ее вверх, чтобы высвободить из
нижних крючков Рисунок 5.16.
Рисунок 5.16
L
M
• Открутите шесть указанных винтов, см.
Рисунок 5.17.
Рисунок 5.17
• Сместите боковые панели и потяните
вперед панель управления, чтобы полу-
чить доступ к клеммной колодке электро-
питания Рисунок 5.18.
Рисунок 5.18
• Открутите винты и снимите крышку
клеммной колодки, см. Рисунок 5.19.
Рисунок 5.19
Подключение к сети электроснабжения
• Подсоедините токопроводящий кабель,
