ОПИСАНИЕ КОТЛА
1
ОПИСАНИЕ КОТЛА

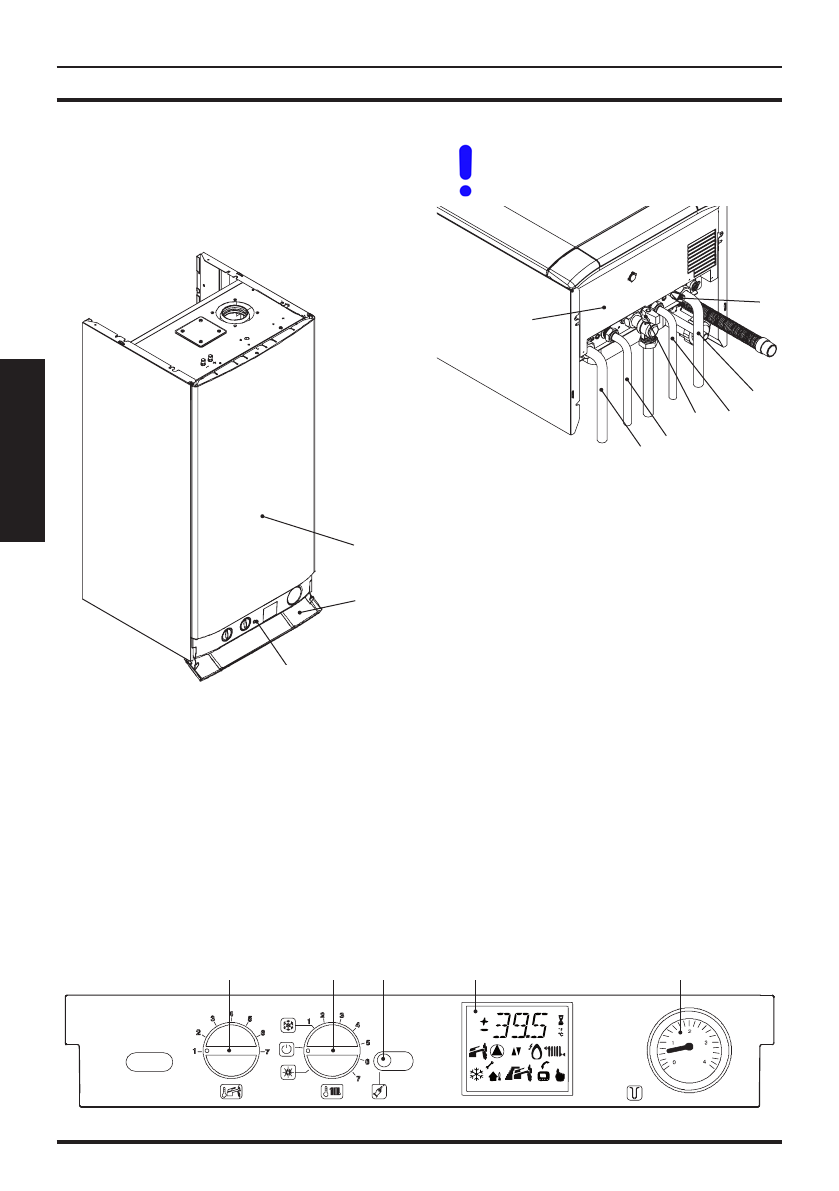

1.1 Общий вид
Модель и серийный номер котла указаны
в гарантийном обязательстве.
Рис. 1.1
1
3
2
1
Панель управления
2
Откидная крышка панели управления
3
Глазок для контроля пламени в
горелке
Рис. 1.3
1.2 Отсечной клапан
На входе системы горячего
водоснабжения следует уста-
новить отсечной кран.
Рис. 1.2
4
5
8
9
6
7
10
4
Табличка с указанием параметров
применяемого газа
5
Подающая труба контура отопления
6
Труба выхода системы горячего
водоснабжения
7
Газовый кран
8
Труба входа системы горячего водо-
снабжения
9
Труба возврата контура отопления
10
Кран наполнения контура системы
отопления
1.3 Панель управления
11
Регулятор температуры воды в си-
стеме горячего водоснабжения
12
Переключатель функций / Регулятор
температуры отопления
13
Кнопка сброса котла
14
ЖК-дисплей
15
Манометр
bar
11
12 13
14
15
