- 38 -

МОНТ

АЖ

МОНТАЖ

M

От  выходящего  фронтально-

го отверстия

3000

N

От отверстия в гараже

НЕТ

O

Между двумя вертикальными

отводящими  патрубками  на

той же стене

1500

P

Между двумя горизонтальны-

ми  отводящими  патрубками

на той же стене

1 000

Q

Над  скатом  крыши  с  углом

наклона  меньше  или  равном

30° *

350

Q

Над  скатом  крыши  с  углом

наклона больше 30° *

600

R

Над плоской крышей *

300

S

От стены *

600

S

От двух угловых стен *

1 000

*

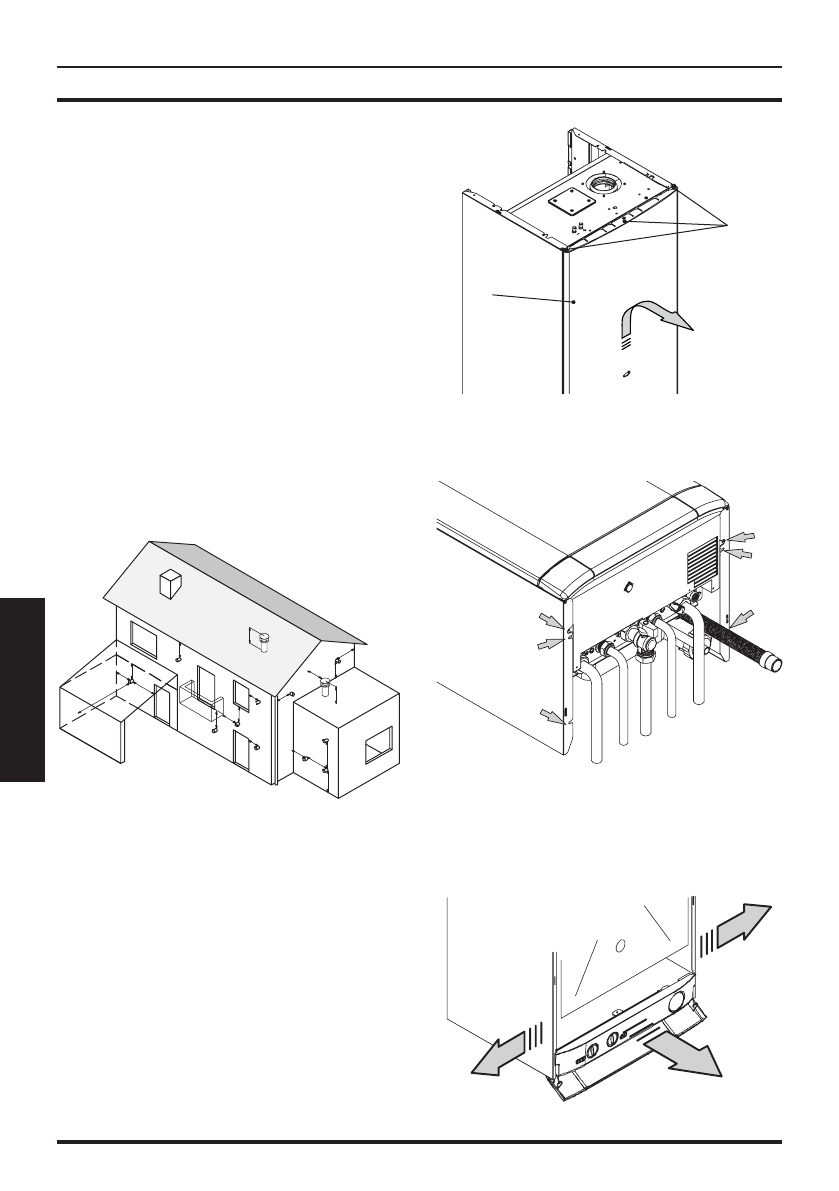

  Отводящий патрубок на крыше

Рис. 5.13

A

DE

G

H

I

K

LM

N

O

P

J

K

Q

R

B

F

S

B

C

I

5.10 Электрические подключения

•  Снимите переднюю панель котла, в со-

ответствии с указаниями. Выньте винты

L

.  Снимите  переднюю  панель

M

,  под-

толкнув  ее  вверх,  чтобы  высвободить

из нижних крючков Рис. 5.14.

Рис. 5.14

L

M

•  Открутите шесть указанных винтов, см.

Рис. 5.15.

Рис. 5.15

•  Сместите  боковые  панели  и  потяни-

те  вперед  панель  управления,  чтобы

получить  доступ  к  клеммной  колодке

электропитания Рис. 5.16.

Рис. 5.16
