- 57 -

МОНТ

АЖ

ПРОВЕРКА РЕГУЛИРОВКИ ГАЗА

P14

,  предназначенного  для  настройки

давления розжига горелки. На ЖК-дис-

плее  последовательно  отобразятся

следующие  символы  (параметр

P14

будет загораться поочередно с цифрой

135

).

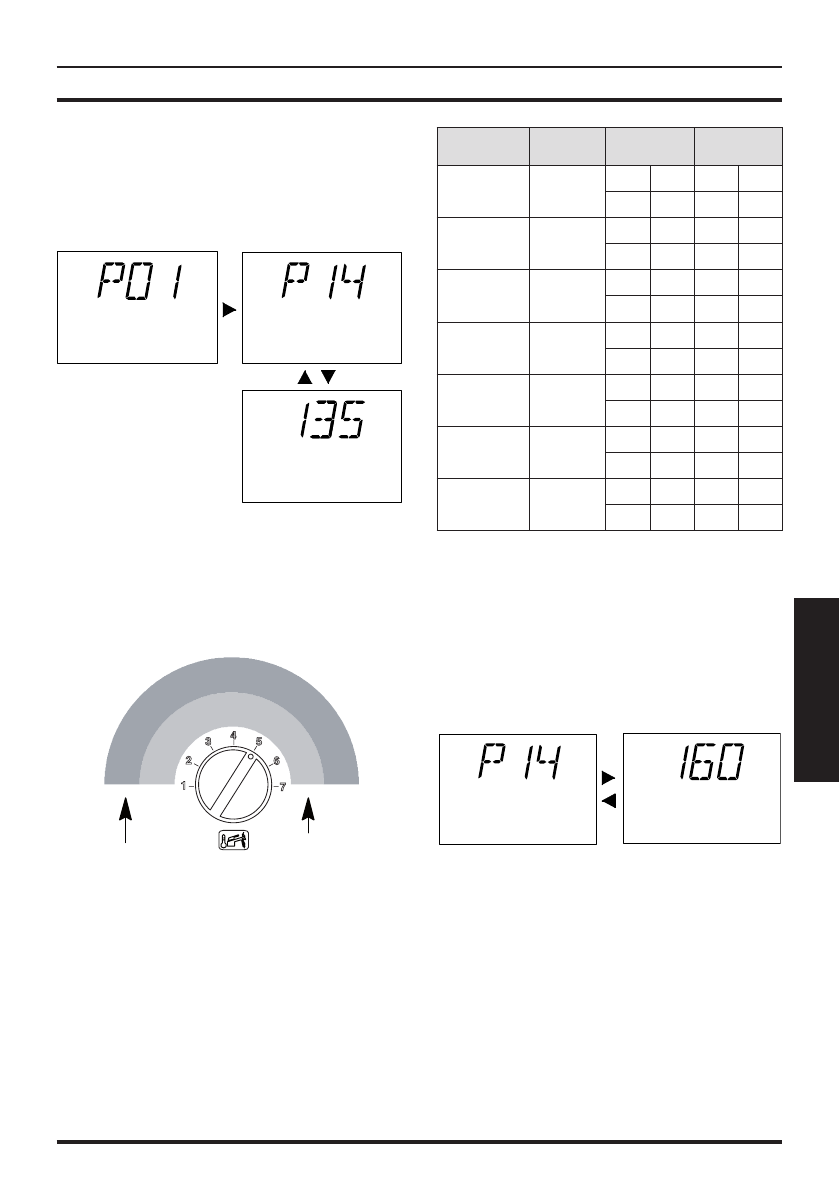

Рис. 7.12

•  Чтобы  изменить  настройку,  поверните

регулятор  температуры  в  системе  го-

рячего водоснабжения 11, см. Рис. 7.9,

и  установите  его  в  выбранное  положе-

ние.

Рис. 7.13

4

3

5

6

95

135

175

220

Значения

ЖК-дисплея

Настройка

регулятора

В  приведенной  ниже  таблице  указано,

как  соотносятся  между  собой  значение

давления  газа  в  горелке,  №  настройки

регулятора и заданное значение дисплея

(Рис. 7.14).

Рис. 7.14

НАСТРОЙКА

РЕГУЛЯТОРА

НАСТРОЙКА

ДИСПЛЕЯ

МЕТАН

G20

СЖИЖЕННЫЙ

ГАЗ G30-G31

3

95

Па

270 Па

580

мбар

2,7 мбар

5,8

3,5

120

Па

400 Па

800

мбар

4,0 мбар

8,0

4

135

Па

580 Па

1100

мбар

5,8 мбар 11,0

4,5

160

Па

770 Па

1580

мбар

7,7 мбар 15,8

5

175

Па

1000 Па

2280

мбар

10,0 мбар 22,8

5,5

195

Па

1050 Па

3100

мбар

10,5 мбар 31,0

6

220

Па

1060 Па

3500

мбар

10,6 мбар 35,0

1 мбар соответствует приблизительно 10 мм H

2

0

•  При перемещении регулятора темпера-

туры горячего водоснабжения, см. Рис.

7.13,  на  ЖК-дисплее  отображаются

разные заданные значения параметра,

например,  символ

P14

  загорается  поо-

чередно с цифрой

160

.

Рис. 7.15

•  Через 5 секунд после настройки желае-

мого давления розжига на ЖК-дисплее

появится  надпись  «ОК»  в  подтвержде-

ние  того,  что  автоматическое  сохране-

ние  установленного  значения  прошло

успешно.
