- 42 -

МОНТ

АЖ

МОНТАЖ

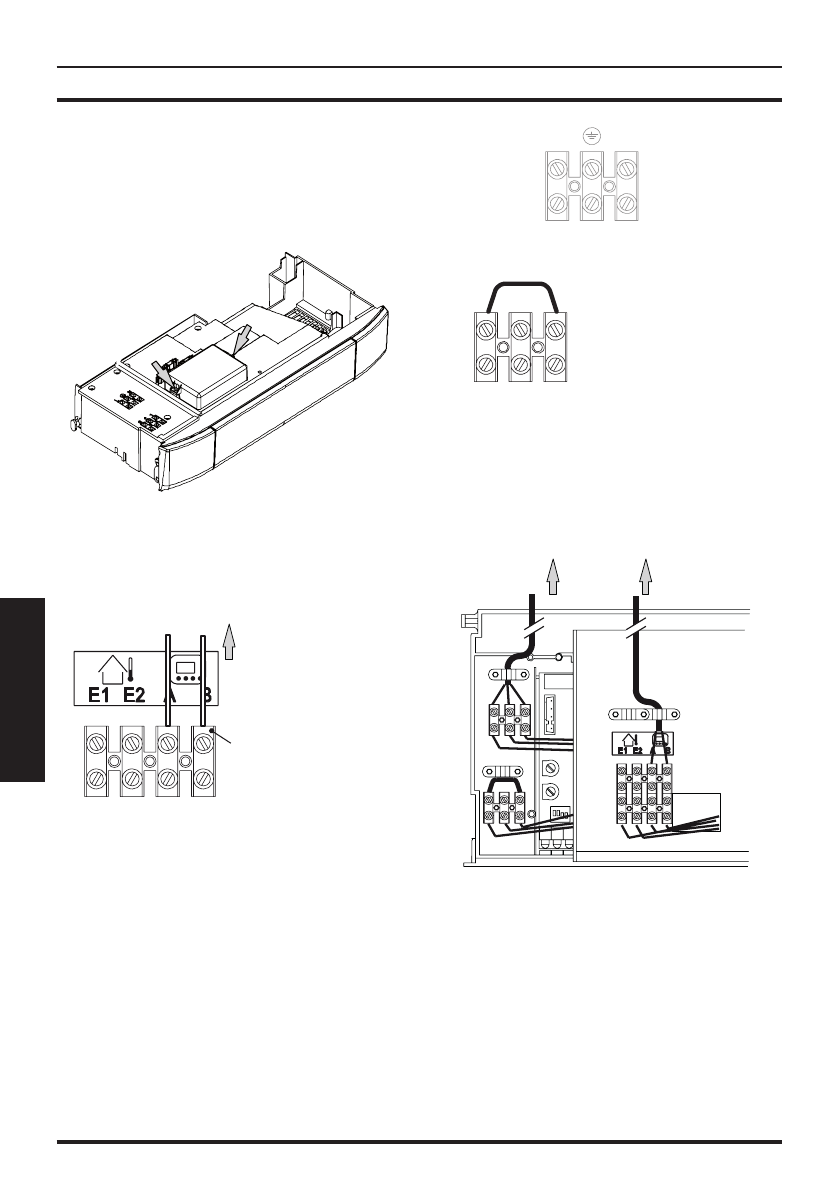

5.14 Электрическое соедине-

ние пульта дистанционного

управления (опция)

Отвинтите  соответствующие  винты  и

снимите крышку клеммной колодки (Рис.

5.26).

Рис. 5.26

Для  подключения  пульта  дистанцион-

ного  управления  к  котлу  см.  также  руко-

водство  к  ПУЛЬТУ  ДИСТАНЦИОННОГО

УПРАВЛЕНИЯ.

Рис. 5.27

К

ДИСТАНЦИОННОМУ

УПРАВЛЕНИЮ

Клеммная

колодка для

дистанционного

подключения

Вставьте  в  клеммы

A

  и

B

  клеммной  ко-

лодки два провода, см. Рис. 5.27.

Электрическую перемычку, подсоеди-

ненную  в  клеммной  колодке  комнат-

ного термостата между клеммами “1 и

3”, снимать не нужно Рис. 5.28.

Рис. 5.28

1

3

Клеммная

колодка

электропитания

Клеммная колодка

 комнатного

 термостата

L

N

Кабель  или  провода  питания  котла  и

пульта

дистанционного

управления

должны быть проложены и зафиксирова-

ны так, как показано на рисунке, см. Рис.

5.29.

Рис. 5.29

К двухполюсному

выключателю

К дистанционному

 управлению

5.15 Дистанционное  включение  с

внешним датчиком

Работу  котла  с  внешним  датчиком  необ-

ходимо активировать.

Активацию  можно  произвести  посред-

ством программирования пульта дистан-

ционного управления.

•  Нажмите  и  удерживайте  3  секунды
