- 35 -

МОНТ

АЖ

МОНТАЖ

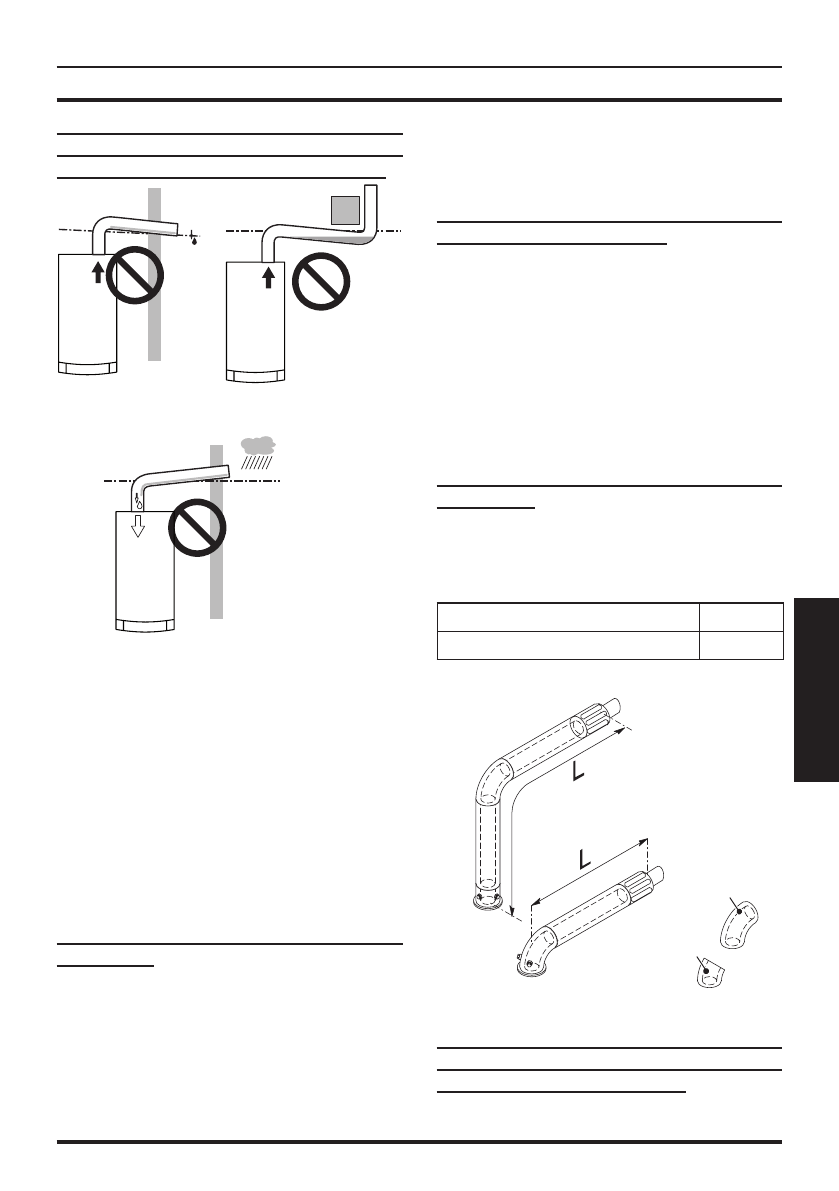

НЕПРАВИЛЬНЫЕ  способы  конструк-

ции  системы  раздвоенного  дымоот-

вода / воздухозаборного устройства

Рис. 5.7

S

A

S

A

 = воздухозаборное устройство

S

 = дымоотвод

5.8  Размеры  и  длина  дымоотво-

дов

Дымоотвод/воздухозаборное  устройство

могут быть следующих видов:

C

12

 C

32

 C

42

 C

52

 C

82

В наличии имеются описанные ниже ком-

плекты для подсоединения к котлу.

Настенный  комплект  дымоотвода

(Рис. 5.8 A)

Коаксиальная  труба  Ø  60/100  мм  номи-

нальной длины 915 мм.

Этот  комплект  позволяет  осуществлять

дымоотвод  в  стену  сзади  или  сбоку  от

котла.

Минимальная  длина  трубы  не  должна

быть меньше 0,5 м, а максимальная дли-

на, реализуемая с использованием удли-

нителей, не должна превышать 2,7 м.

Вертикальный  комплект  дымоотвода

с коленом 90 ° (Рис. 5.8 В)

Коаксиальная труба Ø 60/100 мм.

Этот комплект позволяет поднять ось от-

вода котла на 635 мм.

Длина  должна  быть  не  меньше  0,5  м,  а

максимальная длина с учетом удлините-

лей не должна превышать 2,7 м по гори-

зонтали,  и,  в  любом  случае,  отводящий

патрубок  должен  отводить  дым  горизон-

тально.

Дополнительные  колена  45  °  или  90  °

(Рис. 5.8 C)

Коаксиальные  колена  Ø  60/100  мм.  При

установке этих колен в трубе максималь-

ная  длина  дымоотвода  уменьшается  та-

ким образом:

Для колена 45 ° уменьшение

0,5 м

Для колена 90° уменьшение

1 м

Рис. 5.8

B

A

C

45°

90°

C

12

Комплект раздвоенных воздухозабор-

ных  и  дымоотводных  трубопроводов

Ø 80 мм (Рис. 5.9 - Рис. 5.10)

Этот  комплект  позволяет  разделить  воз-

духозаборные  и  дымоотводные  трубо-
