ПРОВЕРКА РЕГУЛИРОВКИ ГАЗА

стиугольную  латунную  гайку  модулиру-

ющего  устройства  25  MAX  см.  Рис.  7.3

(давление  увеличивается  при  повороте

по часовой стрелке).

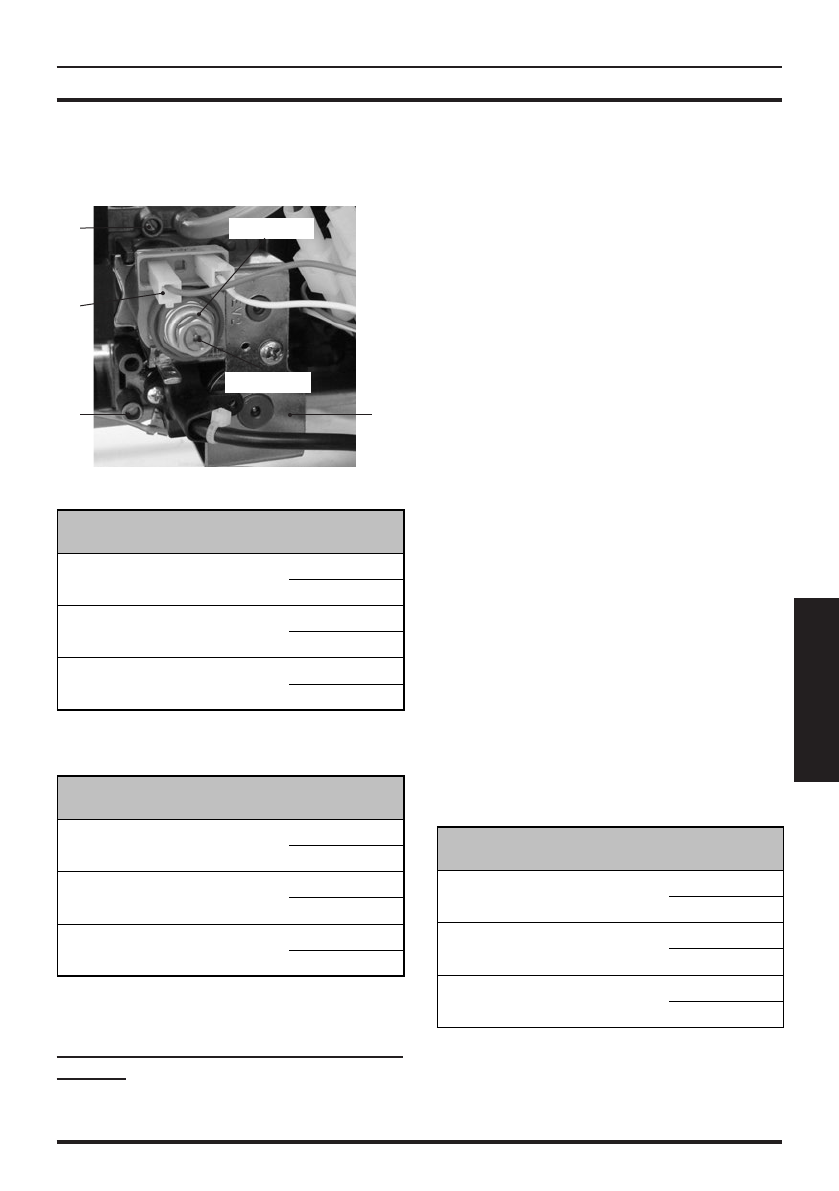

Рис. 7.3

26

25 MAКС.

25 МИН.

C

24

23

Рис. 7.4

FEDERICA 24 REC - Макс. давление газа на

горелке

Метан G20

Pa

1130

mbar

11,3

Бутан G30

Pa

2810

mbar

28,1

Пропан G31

Pa

3610

mbar

36,1

1 мбар соответствует приблизительно 10 мм H20

Рис. 7.5

FEDERICA 28 REC - Макс. давление газа на

горелке

Метан G20

Pa

1130

mbar

11,3

Бутан G30

Pa

2810

mbar

28,1

Пропан G31

Pa

3600

mbar

36,0

1 мбар соответствует приблизительно 10 мм H20

Проверка  минимального  давления  в

горелке

•  Отсоедините  провод  питания  «C»  мо-

дулирующего  устройства  25.  Внима-

тельно  следите  за  тем,  чтобы  не  при-

касаться к металлическим частям котла

Рис. 7.3.

•  Сравните  значение  замеренного  дав-

ления  со  значениями,  указанными  в

таблицах  "Минимальное  газовое  дав-

ление  на  горелке"  Рис.  7.6  и  Рис.  7.7.

Чтобы  откалибровать  давление  в  го-

релке,  открутите  пластиковый  винт  (25

MIN. на Рис. 7.3), удерживая неподвиж-

ной большую шестиугольную латунную

гайку  (25  MAX.  на  Рис.  7.3)  модулиру-

ющего  устройства  (при  вращении  по

часовой  стрелке,  давление  увеличива-

ется).

•  Подключите  провод  питания,  см.  «C»

на Рис. 7.3 модулирующего устройства.

•  Снова проверьте максимальное давле-

ние в горелке.

•  Закройте кран горячей воды.

•  Тщательно закройте отвод для заме-

ра давления 26 на Рис. 7.3.

•  Вновь монтируйте панель герметич-

ной камеры.

В  ходе  проверки  максимального  и  мини-

мального  давления  в  горелке  проверьте

расход  газа  по  счетчику  и  сравните  его

значение  с  данными  расхода  газа  в  раз-

деле  «Технические  характеристики»  на

стр. 24.

Рис. 7.6

FEDERICA 24 REC - Мин. давление газа на

горелке

Метан G20

Pa

230

mbar

2,3

Бутан G30

Pa

580

mbar

5,8

Пропан G31

Pa

780

mbar

7,8

1 мбар соответствует приблизительно 10 мм H20
