- 37 -

МОНТ

АЖ

МОНТАЖ

Для достижения максимальной высоты в

наличии имеются удлинители.

Его  максимальная  высота  с  удлините-

лями  составляет  8,5  м.  Предусмотрены

также коаксиальные колена Ø 80/125 мм

90° и 45° для уменьшения общей макси-

мальной длины труб:

Для колена 45 ° уменьшение

0,5 м

Для колена 90° уменьшение

1 м

5.9  Расположение вытяжных

отводящих патрубков

Вытяжные  отводящие  патрубки  необхо-

димо:

•  располагать  на  наружных  стенах  зда-

ния или на крыше;

•  устанавливать  с  соблюдением  мини-

мальных  расстояний  Рис.  5.13  и  дей-

ствующего  национального  и  местного

законодательства.

Расположение выхода

мм

A

Под  окном  или  другим  прое-

мом

600

B

Вблизи окна или двери

400

B

Вблизи  отверстия  для  аэра-

ции или вентиляции

600

C

Рядом с балконом

1 000

D

Под  водосточным  желобом

или сливными трубами

300

E

Под карнизными свесами

300

F

Под балконами

300

G

Под крышей гаража

НЕТ

H

От  вертикальный  сливных

труб

300

I

От внутренних углов

300

J

От внешних углов

300

K

От  земли  или  других  поверх-

ностей,  по  которым  можно

ходить

2200

L

От  выходящей  фронтальной

поверхности без отверстий

2000

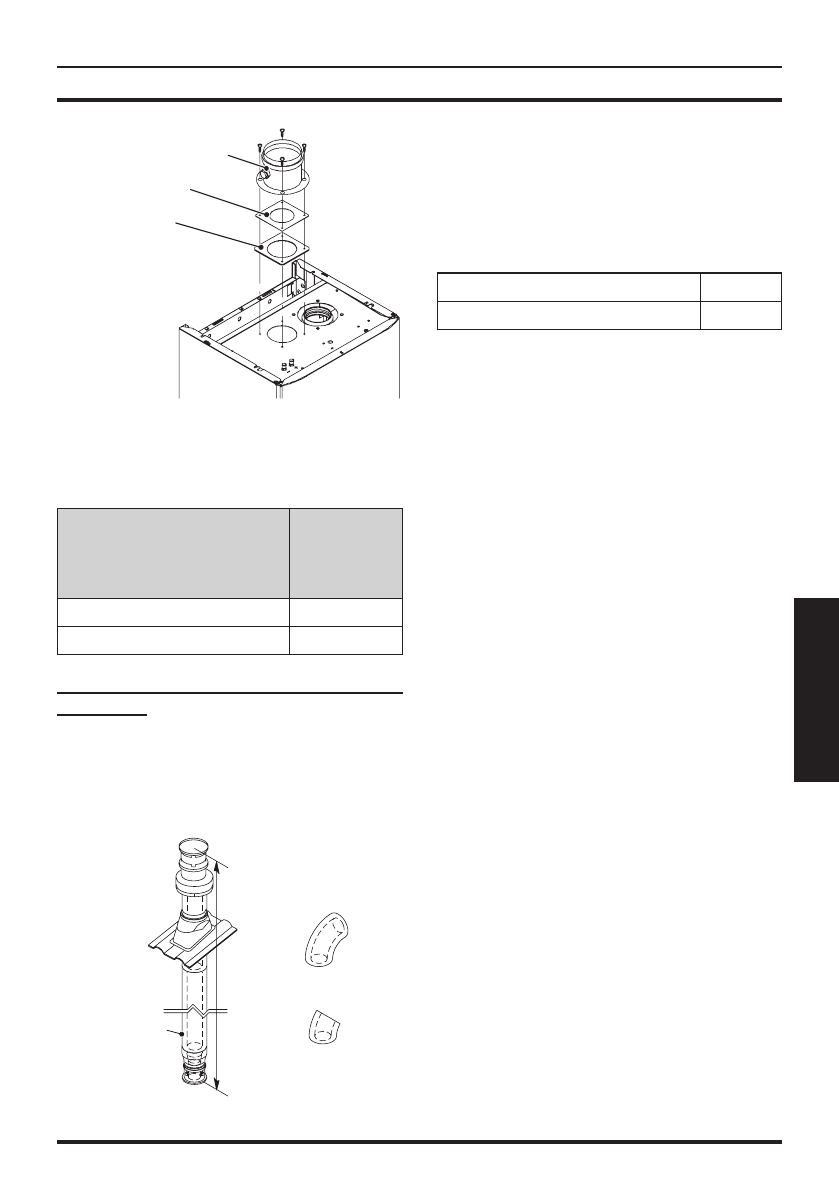

Рис. 5.11

Прокладка

Диафрагма

Фланцевый патрубок

забора воздуха

Для  определения  устанавливаемой  диа-

фрагмы  следует  обращаться  в  следую-

щей таблице.

Максимальная

длина раздвоенных

воздухозаборных /

отводных трубопроводов

Диафрагма

Для длины от 1 м до 15 м

ø 50

Для длины от 15 до 30 м

ø 55

Комплект  дымоотвода  через  крышу

(Рис. 5.12)

Коаксиальная  труба  Ø  80/125  мм  номи-

нальной  высоты  0,96  м.  Этот  комплект

позволяет выводить дым непосредствен-

но через крышу.

Рис. 5.12

45°

90°

Ø 125

L

C
