- 41 -

МОНТ

АЖ

МОНТАЖ

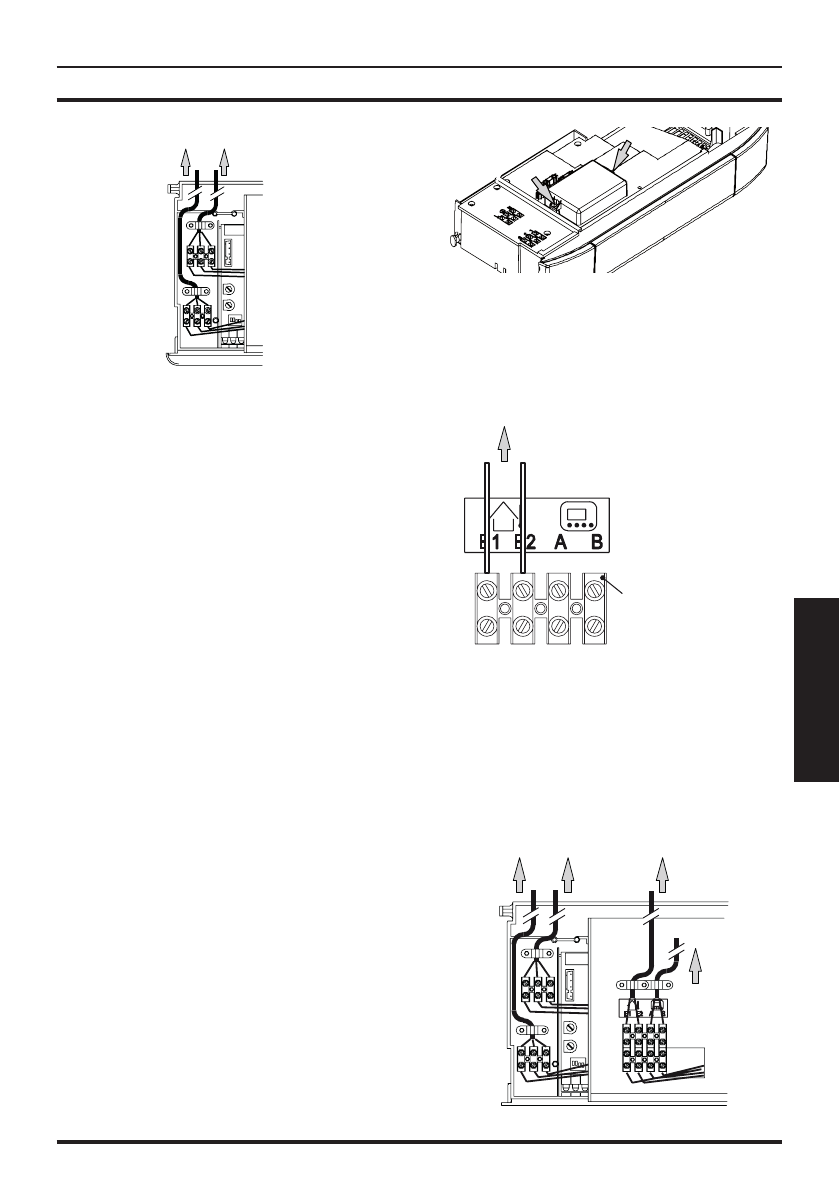

Рис. 5.22

К комнатному

термостату

К двухполюсному

выключателю

5.12 Установка внешнего датчика

температуры (опция)

Внешний  датчик  необходимо  установить

на наружной стене здания, избегая:

•  Прямого воздействия солнечных лучей.

•  Влажных стен или стен, на которых об-

разуется плесень.

•  Датчик  не  должен  находиться  в  непо-

средственной  близости  от  вентилято-

ров, выпускных патрубков или дымоот-

водов.

5.13 Электрическое соединение

котла с внешним датчиком

Для  подсоединения  внешнего  датчика  к

котлу необходимо использовать электро-

провода с сечением не менее 0,50 мм

2

.

Электропровода  для  подсоединения

внешнего  датчика  к  котлу  должны  на-

ходиться  в  лотках,  отличных  от  лот-

ков  проводов  с  напряжением  230  В,

так  как  они  являются  низковольтны-

ми, и их максимальная длина не долж-

на превышать 20 метров.

•  Открутите  два  винта,  см.  Рис.  5.23,  и

откройте  крышку  клеммной  колодки

внешнего датчика.

Рис. 5.23

•  Соедините  клеммы

E1

  и

E2

  клеммной

колодки с двумя электропроводами, см.

Рис. 5.24.

•  Вставьте эти же два провода в клеммы

внешнего датчика.

Рис. 5.24

К ВНЕШНЕМУ ДАТЧИКУ

Клеммная колодка

 для подключения

внешнего датчика

Траектория  кабеля  или  проводов  внеш-

него датчика должна следовать траекто-

рии, изображенной на рисунке Рис. 5.25.

Рис. 5.25

к дистанционному

управлению

к внешнему  датчик

у

к двухполюсному

выключателю

к комнатному

термостату
