- 36 -

МОНТ

АЖ

МОНТАЖ

проводы.

Отводящие  патрубки  можно  подсоеди-

нить  к  соответствующим  специально

спроектированным  дымоходам  или  от-

водить дым и производить забор воздуха

непосредственно через стену.

Минимальная  длина  труб  не  должна

быть  меньше  1  м,  а  максимальная  дли-

на,  реализуемая  с  использованием  уд-

линителей на участках

A + B

, не должна

превышать 30 м.

Для  достижения  максимально  допусти-

мой  длины  в  наличии  имеются  удлини-

тели.

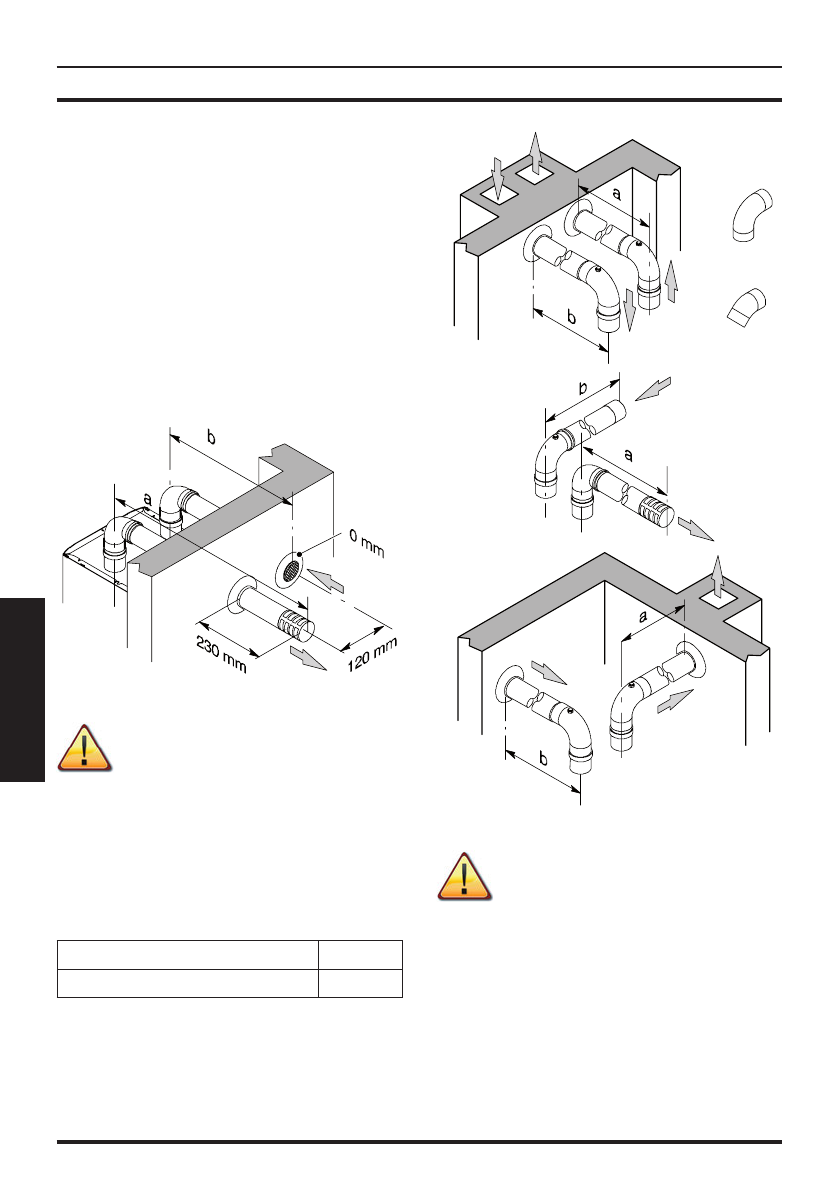

Рис. 5.9

C

12

Если  труба  для  отвода  дыма

проходит  через  стены  из  лег-

ковоспламеняющихся матери-

алов, необходимо ее изолиро-

вать  слоем  изоляционного

материала толщиной 5 см мин.

Предусмотрены  также  колена  90  °  и  45

°  для  уменьшения  общей  максимальной

длины труб на:

Для колена 45 ° уменьшение

0,9 м

Для колена 90° уменьшение

1,65 м

Рис. 5.10

90°

45°

C

42

C

52

C

82

В  зависимости  от  максималь-

ной  длины  установленного

комплекта между котлом и па-

трубком забора воздуха необ-

ходимо  установить  соответ-

ствующую диафрагму.
