- 40 -

МОНТ

АЖ

МОНТАЖ

клеммами «1 и 3».

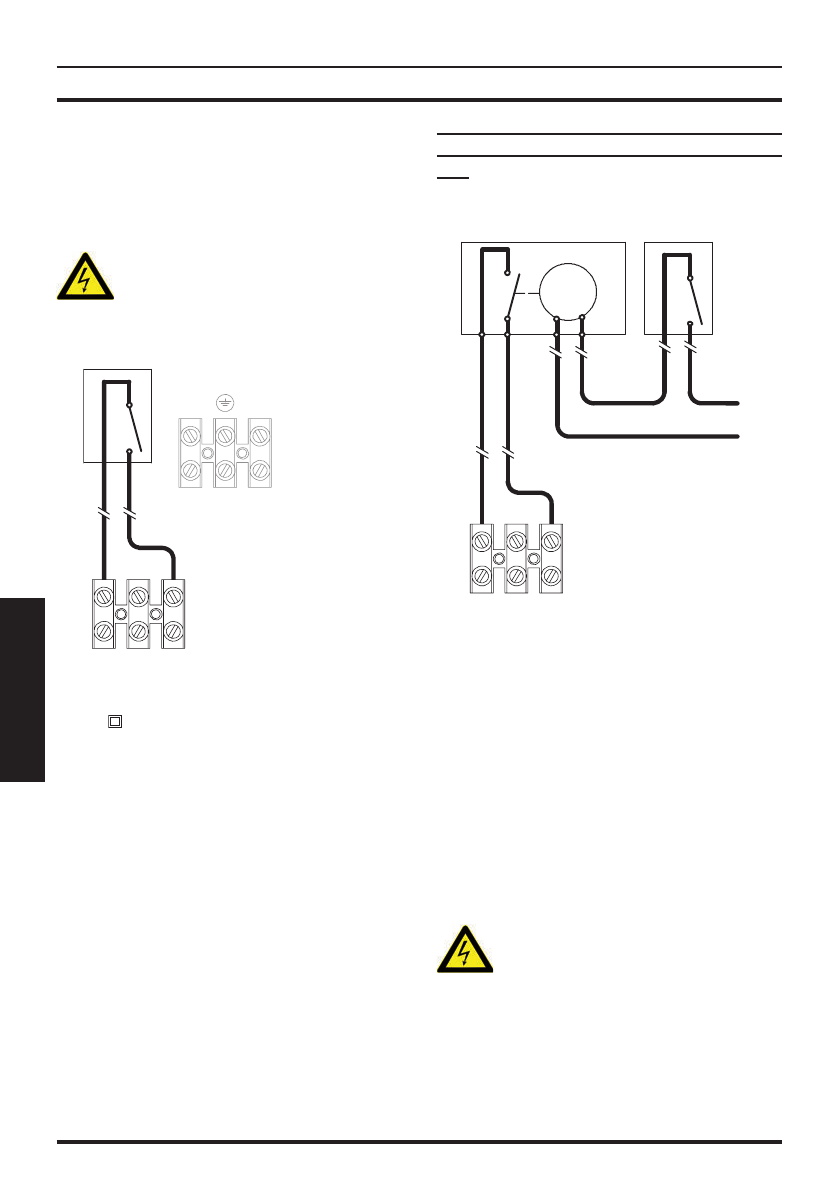

Электропровода  комнатного  термостата

необходимо установить между клеммами

«1 и 3», см. Рис. 5.20.

Ни в коем случае не подсоеди-

няйте  провода  под  напряже-

нием к клеммам «1 и 3».

Рис. 5.20

1

3

Клеммная

колодка

электропитания

Клеммная колодка

комнатного

термостата

T

L

N

Чистые контакты

комнатного термостата

Термостат должен иметь изоляцию клас-

са  II  ( )  или  должен  быть  подключен  к

системе заземления.

Подключение  зональных  клапанов,

управляемых  комнатным  термоста-

том

Рис. 5.21

1

3

L

N

V

T

Клеммная

колодка

комнатного

термостата

Зональный клапан

с микроконтактами

Комнатный

термостат

Чистые контакты микровыключателя зональных клапанов

Для  подключения  зональных  клапанов

используйте  клеммную  колодку  котла,

предназначенную  для  подключения  ком-

натного термостата, см. Рис. 5.21.

Контакты  микровыключателя  зонального

клапана  необходимо  вставить  в  клеммы

1  и  3  клеммной  колодки  комнатного  тер-

мостата,  как  показано  на  рисунке  Рис.

5.21.

Снимите  электрическую  перемычку

между клеммами “1 и 3”.

Ни в коем случае не подсоеди-

няйте  провода  под  напряже-

нием к клеммам «1 и 3».

Кабель  или  провода  электропитания

котла  и  комнатного  термостата  должны

проходить  в  соответствии  с  указаниями

рисунка, см. Рис. 5.22.
