- 33 -

МОНТ

АЖ

МОНТАЖ

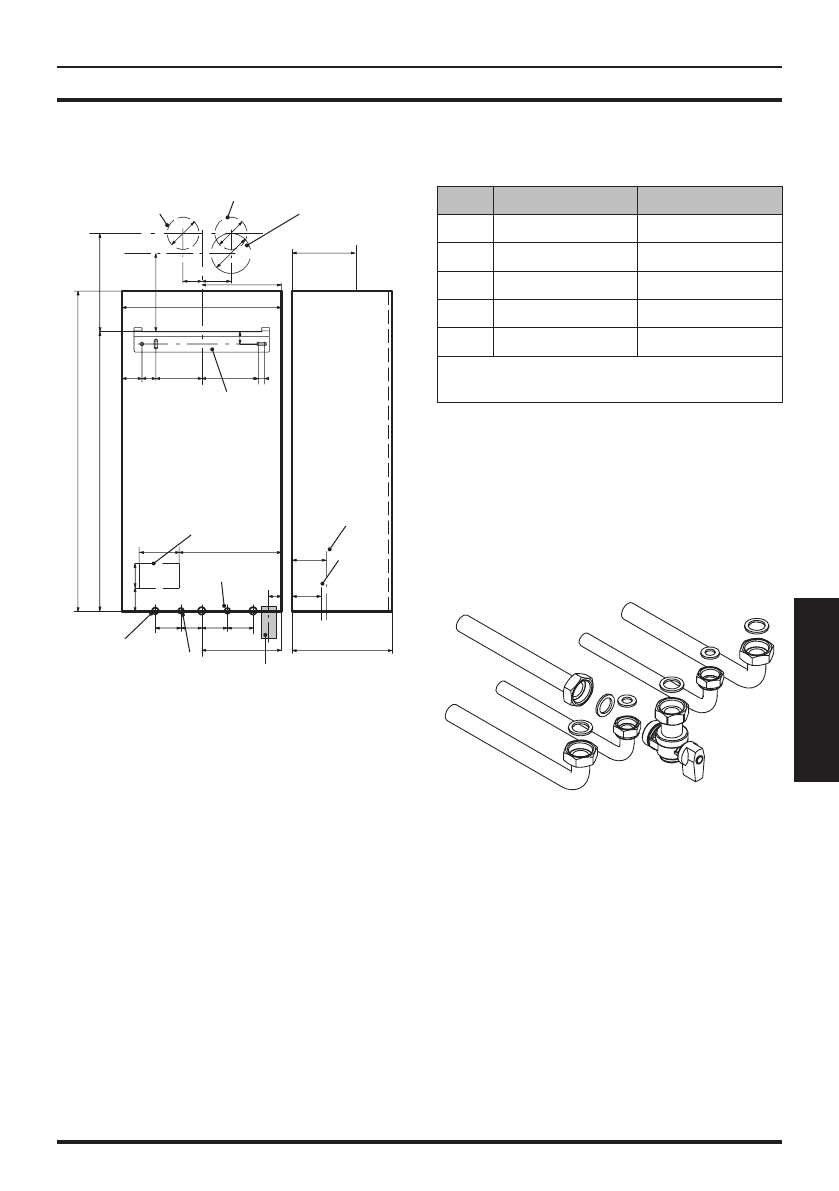

5.4  Размеры

Котел  соответствует  следующим  разме-

рам:

Рис. 5.2

ø80

ø80

ø100

400

200

47

245

196

80

3

70

0

35

115

142

16

31

60

60

100

257

200

5

6

2

5

4

6

5

6

50

73

350

198

140

130

37

A

B

C

I

G - H

J - K

A B C

D

E

F

G

H

I

J

K

A

Дымоотвод / забор воздуха (коакси-

альная ø 100/60)

B

Дымоотвод (двойная ø 80)

C

Забор воздуха (двойная ø 80)

D

Крепежный кронштейн котла

E

Зона расположения лотков для элек-

трических соединений

F

Зона расположения трубы для отво-

да конденсата

G

MR - Подача контура отопления

H

US - Выход воды системы горячего

водоснабжения

I

Газ

J

ES - Вход воды в системе холодного

водоснабжения

K

RR - Возврат контура отопления

Все значения приведен в мм.

5.5  Соединения

В котле используются следующие соеди-

нения:

Кран

ø трубы

MR

ø 16/18

US

ø 12/14

Газ

G 3/4 M

ø 16/18

ES

ø 12/14

RR

ø 16/18

Соединение предохранительного

клапана 3 бар, G1/2F
Отвод конденсата, который

необходимо реализовать посредством

трубы с мин. ø 30 мм

5.6  Монтаж котла

•  Снимите  защитные  заглушки  с  труб

котла.

•  Прикрепите котел к кронштейну.

Рис. 5.3

•  Привинтите краны и быстрые соедине-

ния в гидравлической системе.

•  Если  гидравлическая  система  отопле-

ния  располагается  над  плоскостью

котла,  рекомендуется  установить  кра-

ны  для  возможности  ее  отключения  во

время проведения техобслуживания.

•  Установите  патрубки  трубы  в  краны  и

быстрые соединения.

•  Зафиксируйте  трубы,  вставляя  про-

кладки 1/2" и 3/4" между соединениями

котла.

•  Проверьте  герметичность  системы  по-
