- 51 -

МОНТ

АЖ

МОНТАЖ

минут.

Каждое изменение в сторону увеличения

или  уменьшения  соответствует  2  секун-

дам.

•  Измените заданное значение при помо-

щи  кнопок

  или

  и  подождите,

пока заданная цифра не начнет мигать

(Рис. 5.70).

Рис. 5.70

•  Для выхода из режима программирова-

ния нажмите кнопку  .

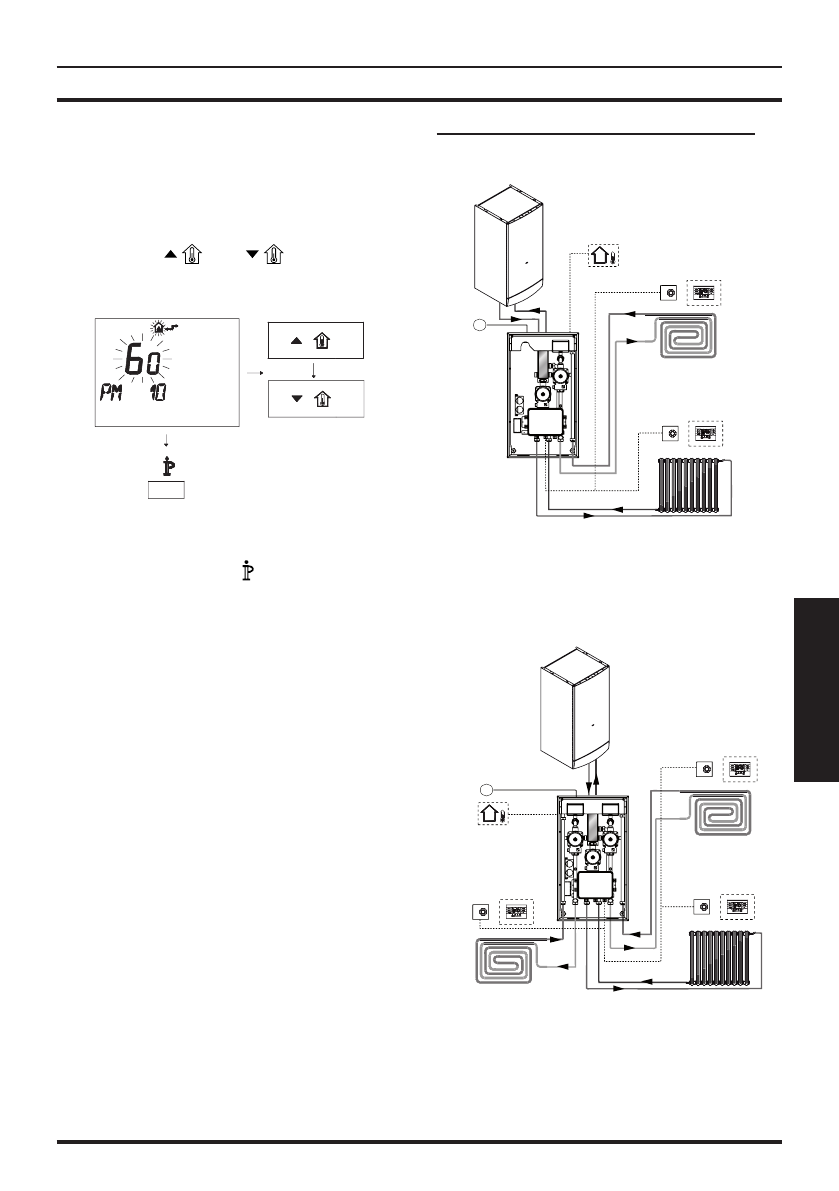

5.19 Примеры гидравлических

систем с гидросепаратором

(факультативно)

При помощи гидросепаратора  создается

зона с уменьшенной потерей напора, что

позволяет  сделать  независимыми  в  ги-

дравлическом  отношении  первичный  и

вторичный  контуры  системы  отопления.

В  этом  случае  объем,  который  проходит

через  контуры,  зависит  только  от  произ-

водительности насосов.

Таким  образом  при  использовании  ги-

дросепаратора  объем  вторичного  кон-

тура  циркулирует  только,  когда  включен

соответствующий насос. Когда насос вто-

ричного  контура  выключен,  циркуляция

в  нем  отсутствует,  и  весь  объем,  вытал-

киваемый  насосом  первичного  контура,

проходит через сепаратор.

Поэтому  с  гидросепаратором  можно

иметь контур с постоянной и контур с пе-

ременной производительностью.

Примеры гидравлической системы

Зона  высокой  +  зона  низкой  температу-

ры.

Рис. 5.71

S

Зона высокой

температуры

Зона низкой

температуры

Датчик внешней

температуры

Зона  высокой  +  2  зоны  низкой  темпера-

туры.

Рис. 5.72

S

Зона 1 низкой

температуры

Зона 2 низкой

температуры

Зона высокой

температуры

Датчик

внешней

температуры
