- 54 -

МОНТ

АЖ

ПРОВЕРКА РЕГУЛИРОВКИ ГАЗА

7

ПРОВЕРКА РЕГУЛИРОВКИ

ГАЗА

7.1  Предупреждения

Измерив  давление  газа,  тща-

тельно  закройте  отводы,  ис-

пользованные  для  замера

давления.

После проведения всех опера-

ций по регулировке газа необ-

ходимо  опломбировать  регу-

лировки клапана.

Внимание,  опасность  удара

током!

Во  время  операций,  описан-

ных в этом разделе, котел на-

ходится под напряжением.

Категорически  запрещается

прикасаться  к  электрическим

частям.

7.2  Операции и настройка газа

•  Снимите  переднюю  панель  корпуса,

см.  раздел  «Демонтаж  панелей  корпу-

са» на стр. 63.

•  Снимите  панель  герметичной  каме-

ры.

Проверка давления в сети.

•  Выключив  котел  (приведя  его  в  нера-

бочее  состояние),  проверьте  давление

питания  при  помощи  отвода  23,  см.

Рис.  7.3,  и  сравните  считанное  значе-

ние  со  значениями,  приведенными  в

таблице  «Давление  газа  на  подаче»  в

разделе «Технические данные» на стр.

24.

•  Тщательно  закройте  отвод  давления

23, см. Рис. 7.3.

Проверка  максимального  давления  в

горелке

•  Откройте  отвод  для  замера  давления

26,  см.  Рис.  7.3  и  подсоедините  мано-

метр.

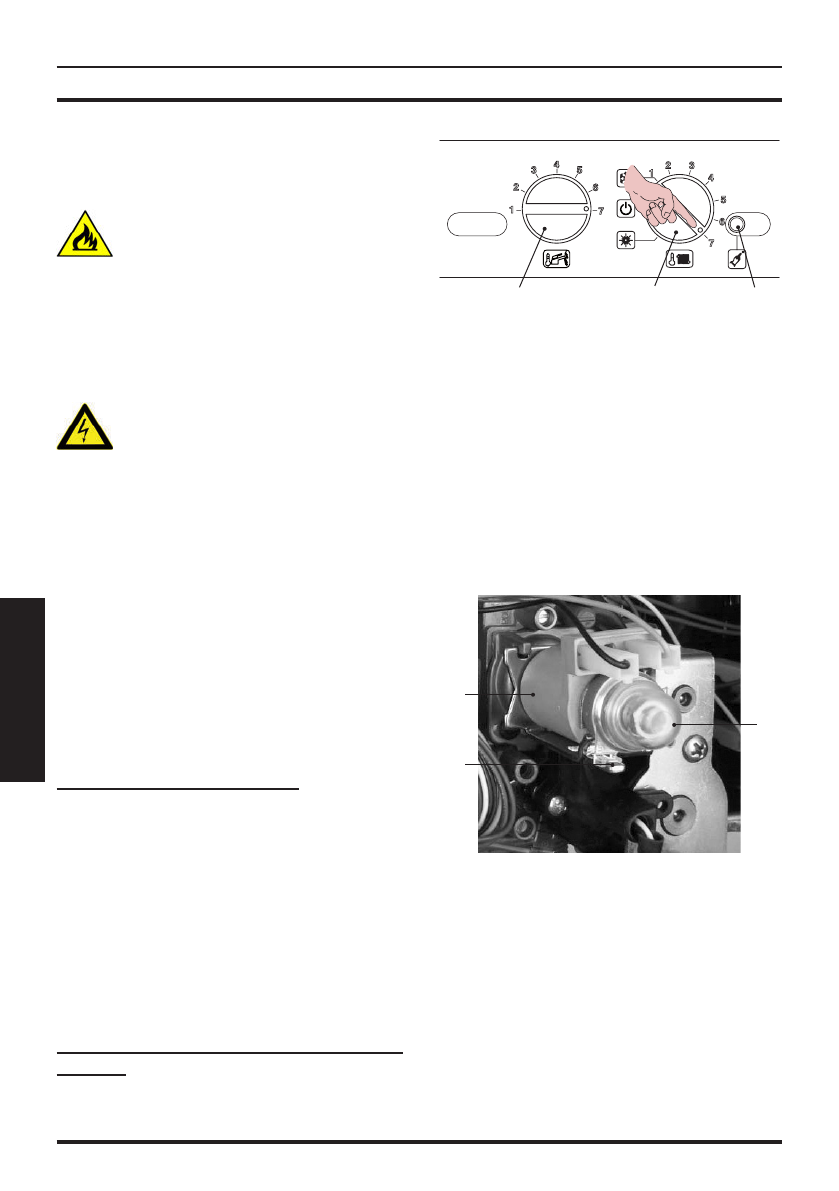

Рис. 7.1

11

12

13

•  Поверните переключатель функций 12,

как показано на рисунке Рис. 7.1.

•  Установите  регулятор  температуры

воды  в  системе  горячего  водоснабже-

ния  11  на  максимальное  значение,  как

показано на рисунке Рис. 7.1.

•  Снимите  защитный  колпачок  A  моду-

лирующего устройства 25, см. Рис. 7.2,

освободив его от упора B (с этой целью

поверните ее по часовой стрелке и под-

деньте отверткой).

Рис. 7.2

25

B

A

Убедитесь, что комнатный термостат на-

ходится  в  положении  «запроса  отопле-

ния».

Выпустите достаточное количество горя-

чей  воды.  Сравните  значение  измерен-

ного давления со значениями, указанны-

ми  в  таблицах  "Максимальное  газовое

давление  горелки"  Рис.  7.4  и  Рис.  7.5.

Для  калибровки  давления  в  горелке  не-

обходимо  поворачивать  большую  ше-
