•  Подсоедините

предохранительный

клапан к сливной воронке, Рис. 5.4.

Рис. 5.4

Предохра-

нительный

клапан

Труба для

отвода

конденсата

•  Вставьте  гибкий  трубопровод  слива

конденсата  Рис.  5.4  в  домашний  тру-

бопровод для отвода конденсата или в

сливную  воронку  предохранительного

клапана, если слив пригоден для посту-

пления кислотного конденсата.

5.7  Установка дымовой трубы

Чтобы  правильно  установить  дымоход,

необходимо  внимательно  прочесть  ин-

струкцию,  поставляемую  в  комплекта-

ции.

Горизонтальные  участки  дымовых  труб

должны иметь наклон около 1.5 градусов

(25 мм на м).

Отводящий  патрубок  должен

располагаться выше, чем вхо-

дящий  патрубок  со  стороны

котла.

Только коаксиальная труба с отводящим

патрубком должна быть горизонтальной,

поскольку отводящая труба уже изготов-

лена с необходимым наклоном.

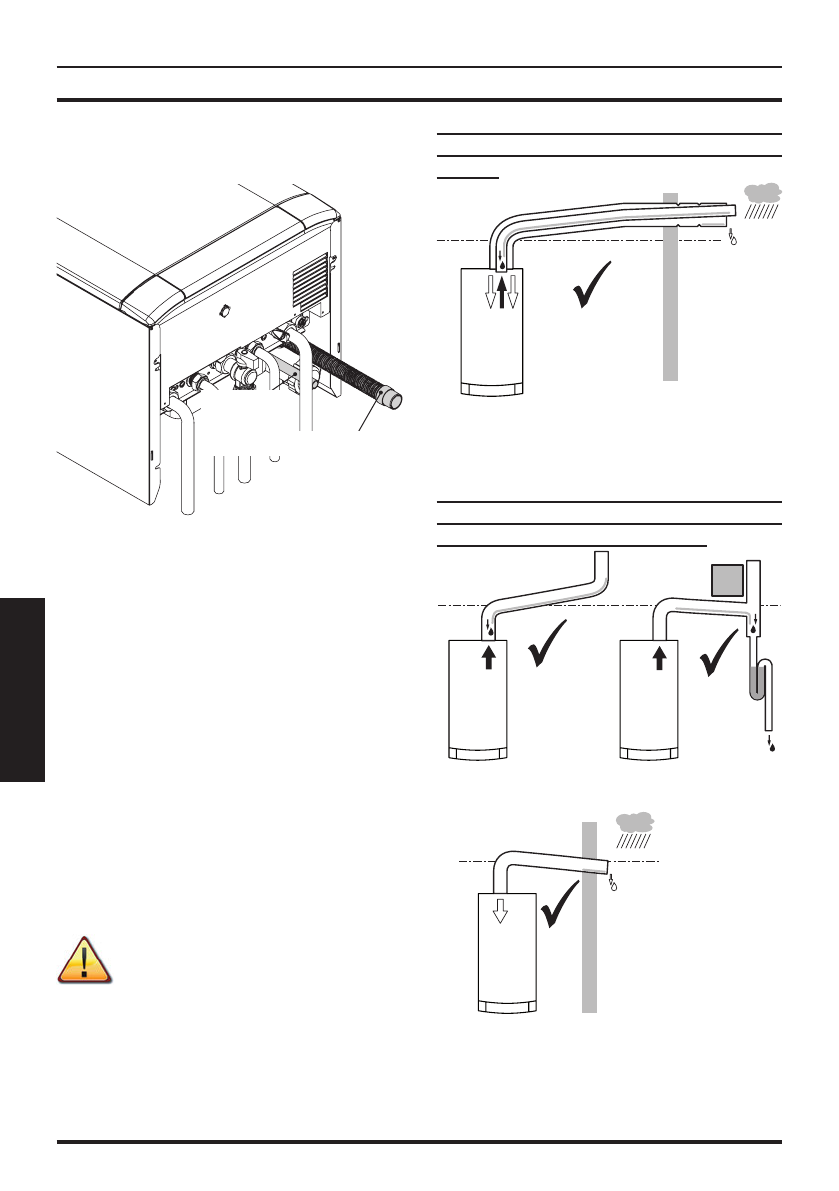

ПРАВИЛЬНЫЙ  способ  конструкции

настенного  концентрического  дымо-

отвода

Рис. 5.5

A+S

A S A

A

 = воздухозаборное устройство

S

 = дымоотвод

ПРАВИЛЬНЫЕ  способы  конструкции

системы  раздвоенного  дымоотвода  /

воздухозаборного устройства

Рис. 5.6

S

S

A

A

 = воздухозаборное устройство

S

 = дымоотвод
