73

7221794.0

3

- ru

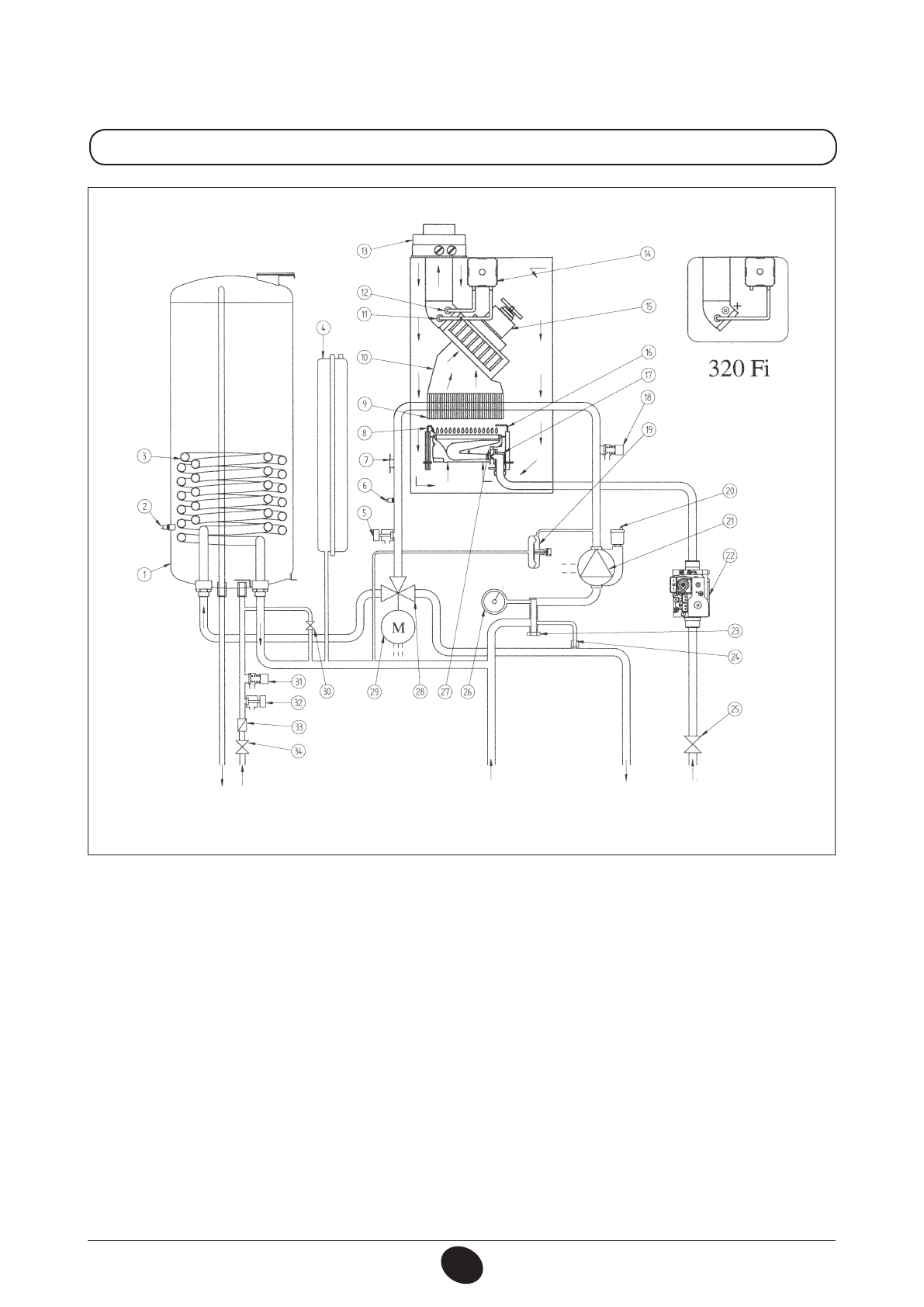

РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

140 Fi - 240 Fi - 280 Fi - 320 Fi

1 бойлер

2 датчик температуры бойлера

3 змеевик бойлера

4 расширительный бак

5 кран слива воды из котла

6 датчик температуры (тип NTC) системы отопления

7 термостат перегрева

8 электрод зажигания

9 первичный теплообменник

10 дымовой колпак

11 точка замера отрицательного давления

12 точка замера положительного давления

13 концентрическая муфта

14 датчик тяги - пневмореле

15 вентилятор

16 электрод контроля пламени

17 рампа подачи газа с форсунками

18 сбросной предохранительный клапан системы отопления (3 бар)

19 дифференциальный гидравлический прессостат

20 автоматический воздухоотводчик

21 насос с автоматическим воздухоотводчиком

22 газовый клапан

23 фильтр на возврате воды

24 автоматический байпас

25 газовый кран

26 манометр

27 горелка

28 трехходовой клапан

29 мотор трехходового клапана

30 кран заполнения системы отопления

31 сбросной предохранительный клапан бойлера (8 бар)

32 кран слива воды из бойлера

33 ограничитель протока воды

34 кран на входе холодной воды

Обозначения:

Рис.20

выход горячей

подача холодной

возврат из системы

подача в систему

газ

воды

отопления

отопления

отопления

0802_2509 / C

G_2019
