РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
19. ПОРЯДОК ПЕРЕВОДА КОТЛА НА ДРУГОЙ ТИП ГАЗА И НАСТРОЙКИ ДАВЛЕНИЯ
1 9 . 1 . П Р О В Е Р К А ВХОД Н О Г О Д И Н А М И Ч Е С КО Г О
ДАВЛЕНИЯ ГАЗА.
• Открутить винт на штуцере (Pа, рис. 12а) и присоединить
к штуцеру (Pа) манометр.
• Открыть газовый кран и нажимая кнопку (глава 3.2)
установить переключатель режимов в положение «зима» и
подождать до включения котла.
• Проверить динамическое входное давление газа (штуцер Pа,
рис. 13a). Номинальные давления: 20 мбар для природного
газа, 37 мбар для пропана или 30 мбар для бутана.
• Выключить котел и закрыть газовый кран.
• Отсоединить манометр и закрутить винт на штуцере Pа.
1 9 . 2 . Н А С Т Р О Й К А М А К С И М А Л Ь Н О Г О И
МИНИМАЛЬНОГО ДАВЛЕНИЯ НА ГОРЕЛКЕ ПРИ
ПОМОЩИ РЕГУЛЯТОРА ДАВЛЕНИЯ
Настройка максимального давления
• На котлах с закрытой камерой сгорания необходимо
снять переднюю панель, отвинтив соотве тствующие
крестовые винты (для того, чтобы избежать погрешности
в измерениях, связанной с герметичной камерой сгорания).
Аналогичные результаты измерений можно получить при
подсоединении отрицательного входа дифференциального
манометра через тройниковый отвод к компенсационному
выходу газового клапана Рс.
• Открутить винт на штуцере Рb (рис. 13a) и присоединить
к штуцеру Рb манометр. Для моделей 240 i/Fi использовать
штуцер (3) расположенный на трубе подачи газа (Рис.13
б).
• Открыть газовый кран и нажимая кнопку (глава 3.2)
установить переключатель режимов в положение «зима»
и подождать до включения котла. Убедиться, что котел
работает на максимальной мощности.
• Проверить давление газа на горелке согласно таблице 1
для соответствующей модели котла и соответствующего
типа газа. При необходимости снять крышку модулятора
и поворачивать латунный винт ключом до достижения
давления, указанного в таблице 1 для соответствующей
модели котла и соответствующего типа газа.
Настройка минимального давления
• Отсоединить провод питания модулятора. Котел перейдет
в режим минимальной мощности. Проверить давление газа
на горелке согласно таблице 1 для соответствующей модели
котла и соответствующего типа газа. При необходимости
поворачивать красный винт до достижения давления, указанного в таблице 1 для соответствующей модели котла и
соответствующего типа газа.
• Присоединить на место провод питания модулятора и установить на место крышку модулятора.
• Выключить котел и закрыть газовый кран.
• Отсоединить манометр и закрутить винт на штуцере
19.3. ПЕРЕВОД КОТЛА НА ДРУГОЙ ТИП ГАЗА
Котлы могут быть переведены на другой тип газа (G20 - метан, G30 - сжиженный газ - бутан, G31- сжиженный газ - пропан)
техническими специалистами обслуживающей организации.
Для перевода котла на другой тип газа необходимо выполнить следующие операции:
• Открыть и снять переднюю панель котла.
• Заменить форсунки горелки. При замене форсунок горелки следите за тем, чтобы они были затянуты до упора с
использованием соответствующих медных прокладок; при замене форсунок изучите приведенную ниже таблицу 2 для
нужного типа газа.
• Заменить диафрагму (для котлов 240 i и 240 Fi), для этого:
1) снять трубку подачи газа (поз.1 на Рис.13б);
2) заменить диафрагму, установленную на газовом клапане (поз.2 на Рис.13б);
3) установить на место трубку подачи газа.
• Изменить напряжение на модуляторе, установив параметр F02 в зависимости от типа газа, как описано в главе 21.
• Выполнить все операции по настройкам давления газа, указанные в § 19.1 и 19.2.
• Закрыть электрическую коробку.
• Наклеить на котел этикетку, соответствующую используемому типу газа и выполненной регулировке.
• Установить на место переднюю панель.

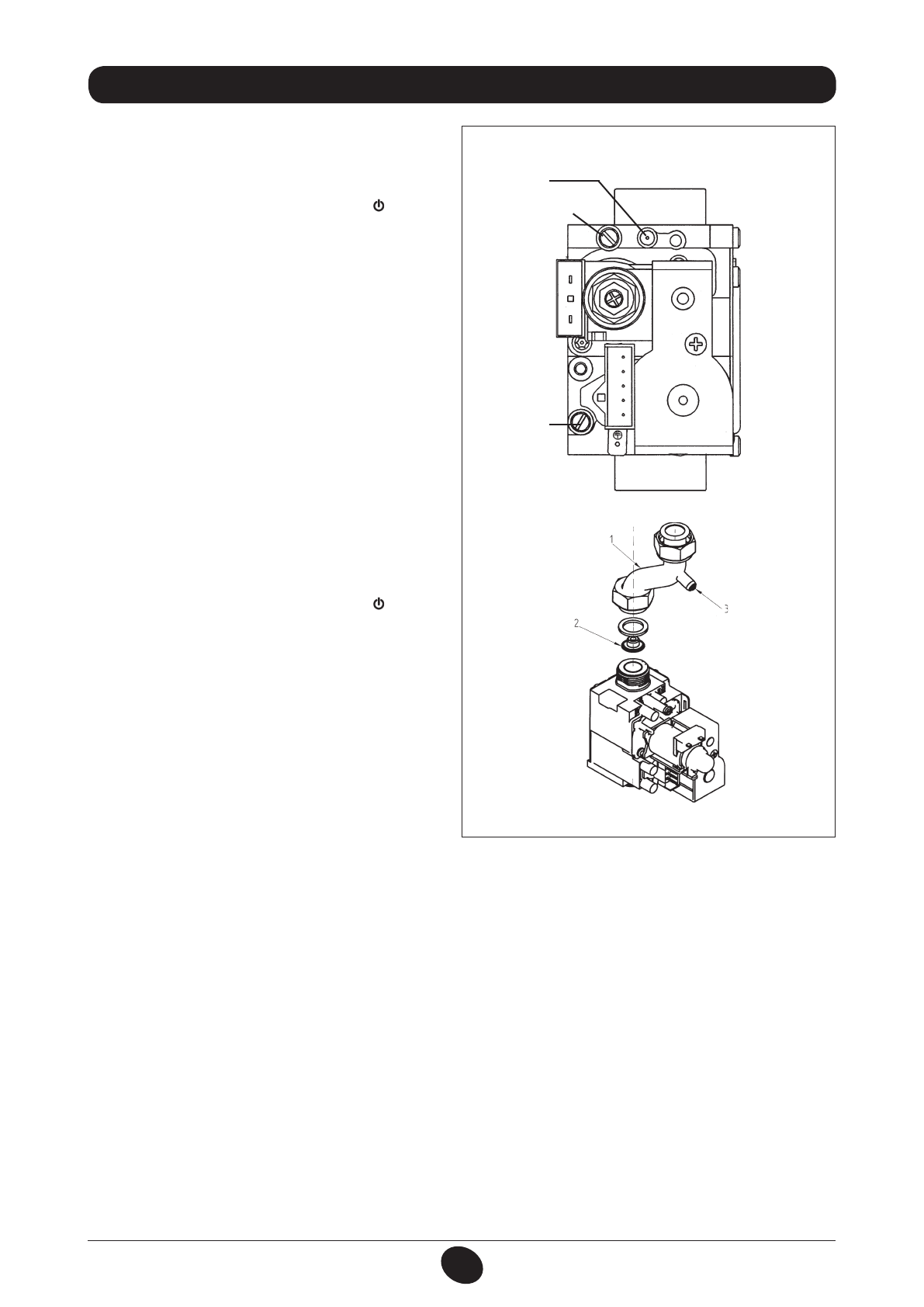

Клапан SIT SIGMA 845
Рис.13а
9912221500
Pc
Pb
Pa
0206_0501
Рис.13б (модели 240 i - 240 Fi)
