РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
МАКСИМАЛЬНАЯ
ДЛИНА
L1+L2 (m)
ПОЛОЖЕНИЕ
РЕГУЛЯТОРА
СОДЕРЖАНИЕ CO2%
AFR
МЕТАН
G20
ПРОПАН
G30
БУТАН
G31
NUVOLA3 COMFORT 140 Fi
0 ÷ 10
1
4,0
—
4,3
10 ÷ 20
2
20 ÷ 30
3
NUVOLA3 COMFORT 240 Fi
0 ÷ 20
1
6,1
8,7
8,7
20 ÷ 30
2
NUVOLA3 COMFORT 280 Fi
0 ÷ 20
1
7,1
8,0
8,0
20 ÷ 30
2
NUVOLA3 COMFORT 320 Fi
0 ÷ 10
3
6,7
—
7,6
10 ÷ 25
4

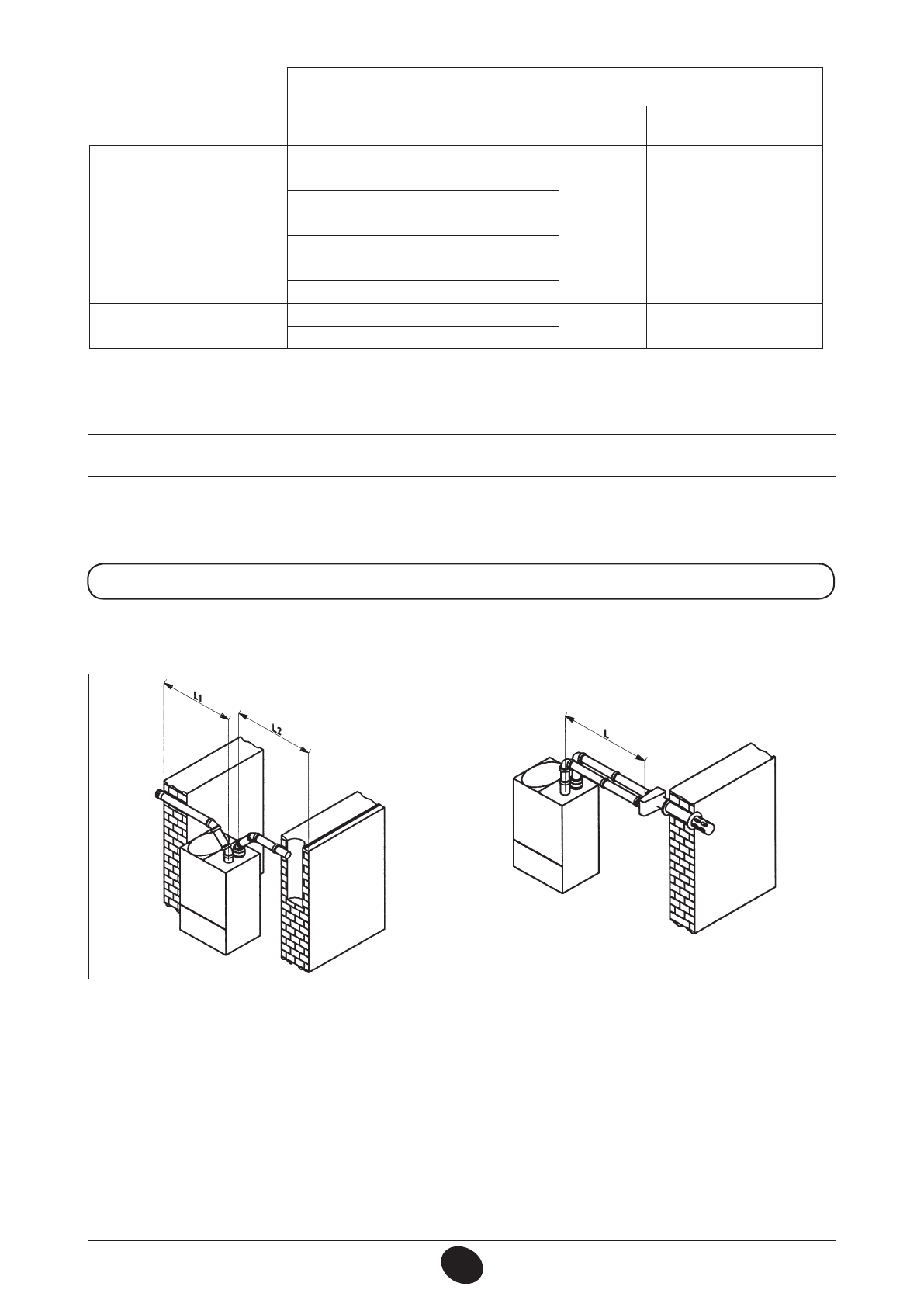

16.4 ВАРИАНТЫ ДЫМООТВОДЯЩЕЙ СИСТЕМЫ ПО РАЗДЕЛЬНЫМ ТРУБАМ С ГОРИЗОНТАЛЬНЫМИ НАКОНЕЧНИКАМИ
ВАЖНО:
Необходимо обеспечить горизонтальный наклон труб в наружную сторону не менее 1см на каждый метр длины.
При установке комплекта для сбора конденсата дренажная труба должна быть наклонена в сторону котла.
(L1 + L2)max = 30 м
(L1 + L2)max = 25 м для модели 320 Fi
911231_4805
L max = 10 м
911231_4806
ВАЖНО:
При расположении труб типа С52 наконечники для притока воздуха и выхода продуктов сгорания никогда не
должны находиться на противоположных сторонах здания. Общая длина труб притока воздуха (при горизонтальной установке)
не должна превышать 10 метров (6 метров 140 Fi).
При длине дымохода более 6 м комплект для сбора конденсата (поставляется дополнительно) должен монтироваться в
непосредственной близости от котла.
ПРИМЕЧАНИЕ:
При установке дымохода убедитесь, что труба хорошо изолирована (напр., стекловолокном) в месте
прохода трубы сквозь стену здания.
Подробные инструкции об установке труб смотри в руководствах, прилагаемых к комплектам.
