72

7221794.0

3

- ru

РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

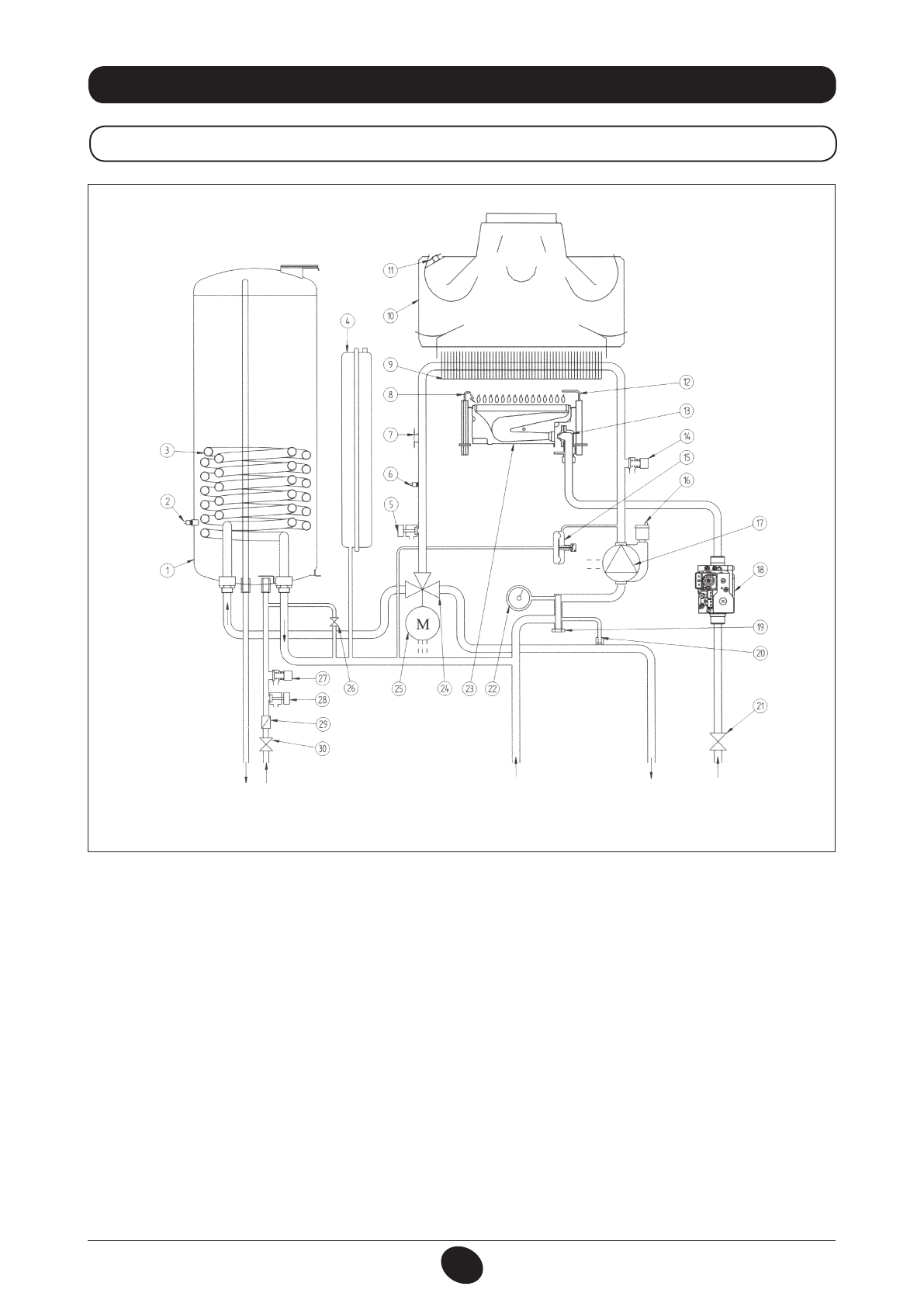

30. ФУНКЦИОНАЛЬНЫЕ СХЕМЫ

240 i - 280 i

1 бойлер

2 датчик температуры бойлера

3 змеевик бойлера

4 расширительный бак

5 кран слива воды из котла

6 датчик температуры (тип NTC) контура отопления

7 термостат перегрева

8 электрод зажигания

9 первичный теплообменник

10 дымовой колпак

11 термостат - датчик тяги

12 электрод контроля пламени

13 рампа подачи газа с форсунками

14 сбросной предохранительный клапан системы отопления (3 бар)

15 дифференциальный гидравлический прессостат

16 автоматический воздухоотводчик

17 насос с автоматическим воздухоотводчиком

18 газовый клапан

19 фильтр на возврате воды

20 автоматический байпас

21 газовый кран

22 манометр

23 горелка

24 трехходовой клапан

25 мотор трехходового клапана

26 кран заполнения системы отопления

27 сбросной предохранительный клапан бойлера (8 бар)

28 кран слива воды из бойлера

29 ограничитель протока воды

30 кран на входе холодной

Обозначения:

выход горячей

подача холодной

возврат из системы

подача в систему

газ

воды

отопления

отопления

отопления

Рис.19

0702_1204 / C

G_1884
