РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

13. УСТАНОВКА КОТЛА

Выберите местоположение котла, затем прикрепите имеющийся шаблон к стене.

Подведите трубы к входным отверстиям воды и газа, размеченным в нижней части шаблона. Мы советуем установить на

вход в центральную систему отопления и возврат из нее два запорных крана G3/4’’ (поставляются по требованию); эти краны

позволят производить работы в системе, не сливая из нее воду полностью.

Настоятельно рекомендуется установить сетчатый фильтр и отстойную емкость (“грязевик”) на трубе возврата из системы,

чтобы туда собирались отложения, которые могли остаться в системе после очистки.

Присоедините дымоход и воздуховод согласно инструкции, данной в последующих разделах.

При установке котла модели 240 i - 280 i (с открытой камерой сгорания) соедините его с дымоходом при помощи металлической

трубы, устойчивой с течением времени к механической нагрузке, нагреву и воздействию продуктов сгорания и конденсата.

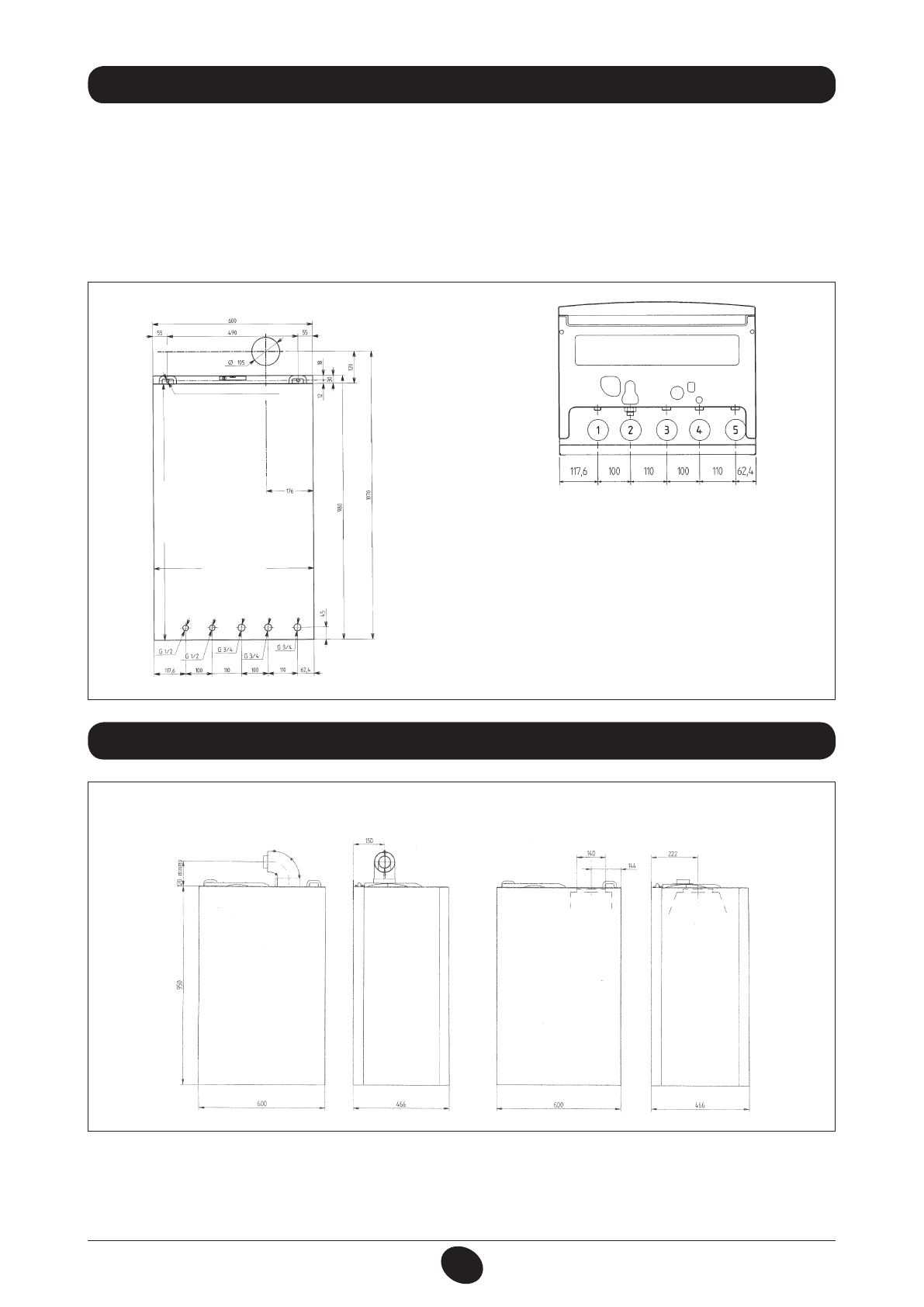

14. ГАБАРИТНЫЕ РАЗМЕРЫ КОТЛА

971125_0201

Рис.4

1: выход горячей бытовой воды

G 1/2

2: вход холодной воды

G 1/2

3: возврат из системы отопления   G 3/4

4: подача в  систему отопления

G 3/4

5: подача газа

G 3/4

020418_1000

ОСЬ КОАКСИАЛЬНОГО КОЛЕНА

сделать отверстия сверлом ø 12, установить дюбеля и крюки (входят в

комплект поставки)

ШИРИНА КОТЛА 600

 1  2

3

4

5

ОСЬ ВЫХ

ОДН

ОЙ ТР

УБ

Ы ПРИНУ

ДИТЕ

ЛЬ

НОЙ

ТЯГИf

orzado

ВЫ

С

О

ТА

 К

О

ТЛА

 780

Рис.5

0609_0504 / C

G_1848

140 Fi - 240 Fi - 280 Fi - 320 Fi

240 i - 280 i
