РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

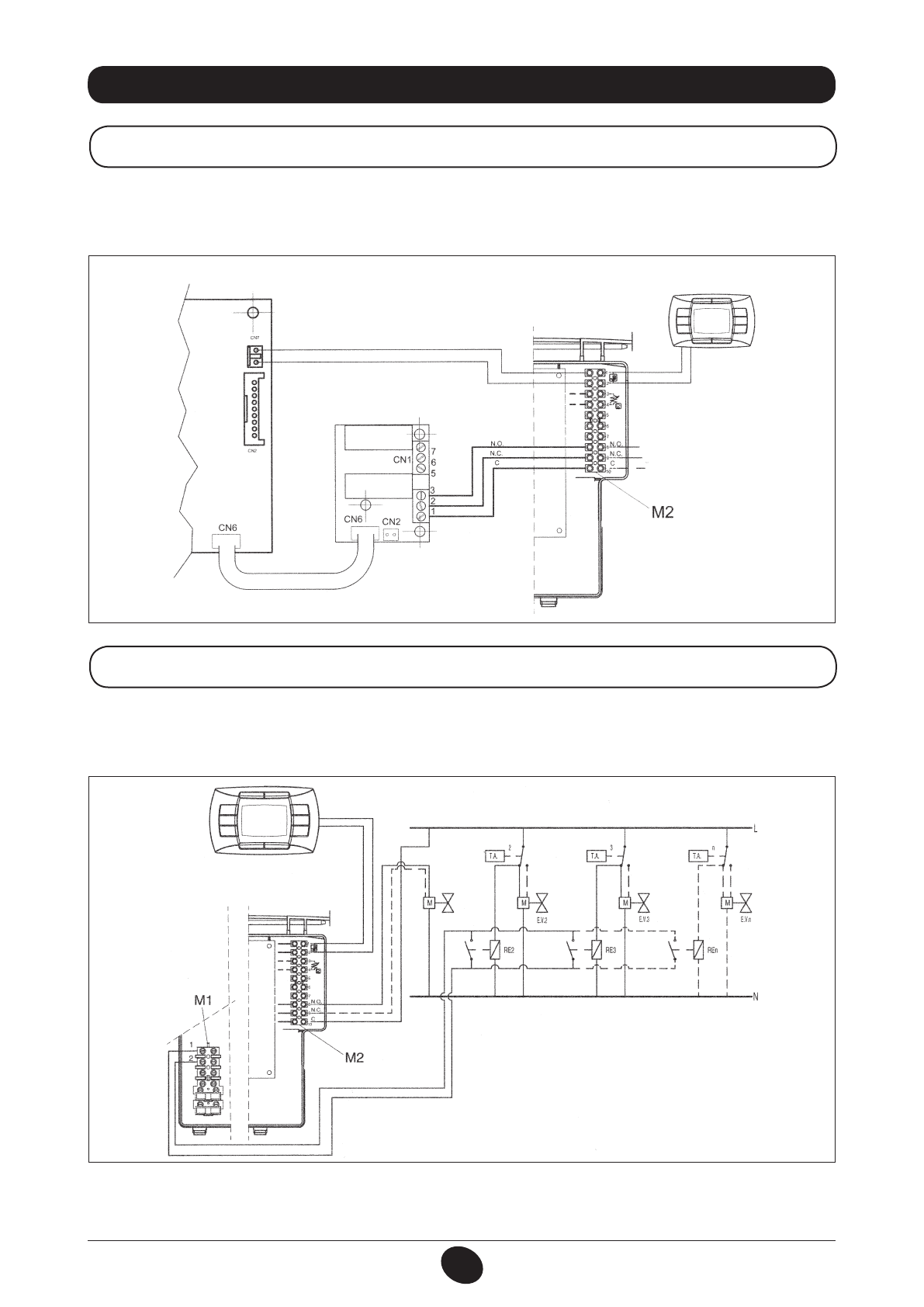

28. ЭЛЕКТРИЧЕСКОЕ ПРИСОЕДИНЕНИЕ ЗОНАЛЬНОГО ОБОРУДОВАНИЯ

28.1  -  ПРИСОЕДИНЕНИЕ РЕЛЕЙНОЙ ПЛАТЫ (ПОСТАВЛЯЕТСЯ ОТДЕЛЬНО)

Релейная плата не входит в комплект поставки котла и заказывается отдельно.

Соедините коннекторы CN6 электронной платы котла и релейной платы с помощью прилагающегося кабеля FLAT.

Присоедините клеммы 1-2-3 коннектора CN1 к клеммам 10-9-8 клеммной колодки М2 котла (Рис.17).

Электрические контакты зон, не контролируемых выносной панелью управления, должны быть запараллелены и подсоединены

к клеммам 1-2  «ТА» клеммной колодки М1 (см. рис.18).

Зона, контролируемая выносной панелью управления, управляется электрическим клапаном зоны 1, как показано на рис.18.

ВНИМАНИЕ:

 проверьте, чтобы параметр F04 = 2 (как установлено на заводе - параграф 21).

28.2 -  ПРИСОЕДИНЕНИЕ ЗОНАЛЬНОГО ОБОРУДОВАНИЯ

Рис.18

0802_2507 / C

G_1825

ЗОНА 1

ЗОНА 1, ПАНЕЛЬ

УПРАВЛЕНИЯ

ЗОНА 2, КОМНАТНЫЙ

ТЕРМОСТАТ

ЗОНА 3, КОМНАТНЫЙ

ТЕРМОСТАТ

ЗОНА N, КОМНАТНЫЙ

ТЕРМОСТАТ

  ЭЛЕКТРО  КЛАПАН

 ЗОНА 1

0802_2901  /  C

G_1840

Рис.17

ЭЛЕКТРОННАЯ ПЛАТА

КОТЛА

РЕЛЕЙНАЯ ПЛАТА

   РЕЛЕ 2

   РЕЛЕ 1
