РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
ПОДСОЕДИНЕНИЕ КОМНАТНОГО ТЕРМОСТАТА
• откройте доступ к клеммам подключения электропитания (рис.10),
• подключите двухпроводной кабель, идущий от термостата, к клеммам (1) и (2);
• включите электропитание котла;
ФУНКЦИОНИРОВАНИЕ КНОПКИ
ПРИ ПОДСОЕДИНЕННОМ КОТНАТНОМ ТЕРМОСТАТЕ
В данном случае кнопка
не действует так, как было описано в параграфе 3.4 (функция ECONOMY-COMFORT).
Котел работает на систему отопления только когда идет одновременный запрос от комнатного термостата и установленной
почасовой программы работы котла.
Нажимая кнопку
можно запустить работу котла на систему отопления при запросе только от комнатного термостата,
при отсутствии запроса установленной почасовой программы («взлом» в ручном режиме). В этом случае на дисплее панели
управления появляется мигающий символ Функционирование котла в ручном режиме прекращается при наступлении
следующего периода почасовой программы без запроса тепла на систему отопления.
ВАЖНО:
подключение дополнительного комнатного термостата возможно только при наличии релейной платы
зонального управления (приобретается отдельно – см.параграф 27) .
установить значение параметра F10 :
F10 = 00 в случае, если к котлу не подключен дополнительный комнатный термостат;
F10 = 02 в случае, если к котлу подключен дополнительный комнатный термостат;
ВАЖНО:
по завершении установки выносной панели управления включите электропитание котла и проверьте работу
панели управления.
Для установки выносной панели управления на стене необходимо действовать следующим образом:
1. Отвинтить два винта (a - b рис.11), которые фиксируют корпус котла;
2. открыть доступ к клеммной колодке М2 как показано на рис.12;
3. отсоединить два красных провода от клемм 1-2 и подсоединить два провода, идущих от панели управления.
4. Осторожно вставить панель управления внутрь специального углубления на приборном щитке передней панели котла;
18.2 УСТАНОВКА ВЫНОСНОЙ ПАНЕЛИ УПРАВЛЕНИЯ НА СТЕНЕ

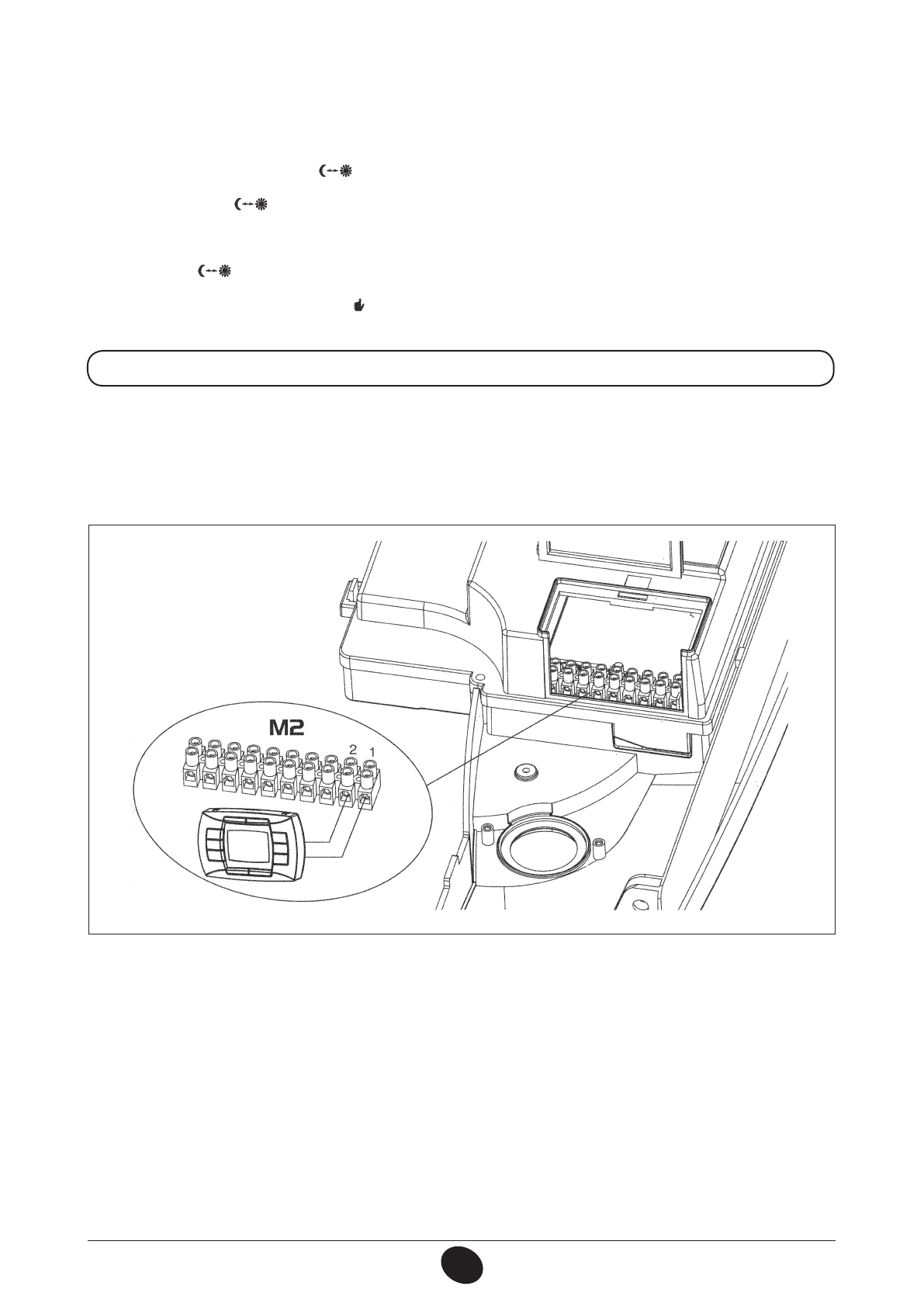

Рис.12
0712_2102 / C
G_2021
