РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

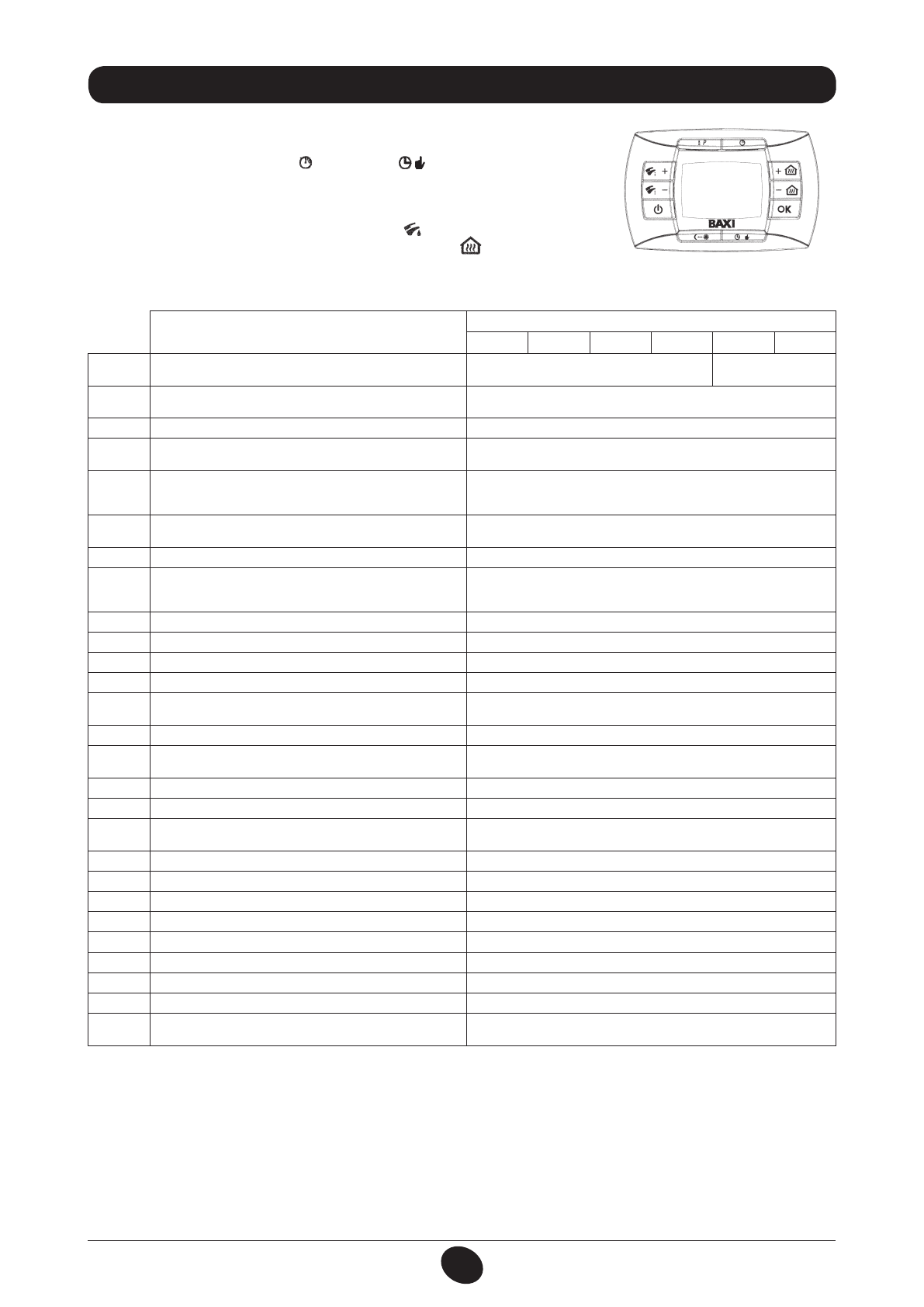

21. УСТАНОВКА ПАРАМЕТРОВ
• для изменения единичного параметра действовать кнопками +/-
;
Примечание:измененное значение автоматически запоминается через 3сек, не нажимать какие-либо кнопки, пока на дисплее мигает
изменяемый параметр
Для установки параметров котла действовать следующим образом:
• нажимать не менее 3 сек кнопку IP;
• нажать и держать нажатой кнопку и затем нажать
(см. рисунок сбоку).
Когда функция активна, на дисплее появится надпись «F01» и значение выбранного параметра.
Изменение параметров
• для просмотра параметров действовать кнопками +/- ;
0607_1908
Описание параметров
Значение, установленное на заводе
140 Fi
240 Fi
280 Fi
320 Fi
240 i
280 i
F01
Тип котла
10 = с закрытой камерой сгорания - 20 = с открытой камерой сгорания
10
20
F02
Тип используемого газа
00 = природный газ (метан) - 01 = сжиженный газ (пропан)
00 или 01
F03
Гидравлическая система
06
F04
Установка программируемого реле 1
02 = зональное оборудование (См. инструкции по ОБСЛУЖИВАНИЮ)
02
F05
Установка программируемого реле 2
13 = функция «cool» для внешнего охлаждающего оборудования
(См. инструкции по ОБСЛУЖИВАНИЮ)
04
F06
Конфигурация входного устройства датчика уличной температуры
(См. инструкции по ОБСЛУЖИВАНИЮ)
00
F07…F09
Информация производителя
00
F10
00 = без дополнительного комнатного термостата (параграф 18.2)
01 = не используется
02 = с дополнительным комнатным термостатом (параграф 18.1)
00
F11…F12
Информация производителя
00
F13
Максимальная полезная мощность системы отопления (0-100%)
100
F14
Максимальная полезная мощность системы ГВС (0-100%)
100
F15
Минимальная полезная мощность системы отопления (0-100%)
00
F16
Установка максимальной температуры (°С) системы отопления
00 = 85°C - 01 = 45°C
00
F17
Время постциркуляции насоса системы отопления (01-240 мин)
03
F18
Время ожидания горелки между двумя включениями
(00-10 мин) - 00=10 сек
03
F19
Информация производителя
07
F20
Информация производителя
00
F21
Функция анти-легионелла
00 = выключено - 01 = включено
00
F22
Информация производителя
00
F23
Максимальная температура горячей санитарной воды
65
F24
Информация производителя
35
F25
Предохранительное устройство - недостаток воды
01
F26…F29
Информация производителя (параметры только для чтения)
--
F30
Информация производителя
10
F31
Информация производителя
00
F32…F41
Диагностика (См. инструкции по ОБСЛУЖИВАНИЮ)
--
Последний
параметр
Активация функции калибровки
(См. инструкции по ОБСЛУЖИВАНИЮ)
0
Внимание: не изменяйте значения параметров «Информация производителя».
