РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

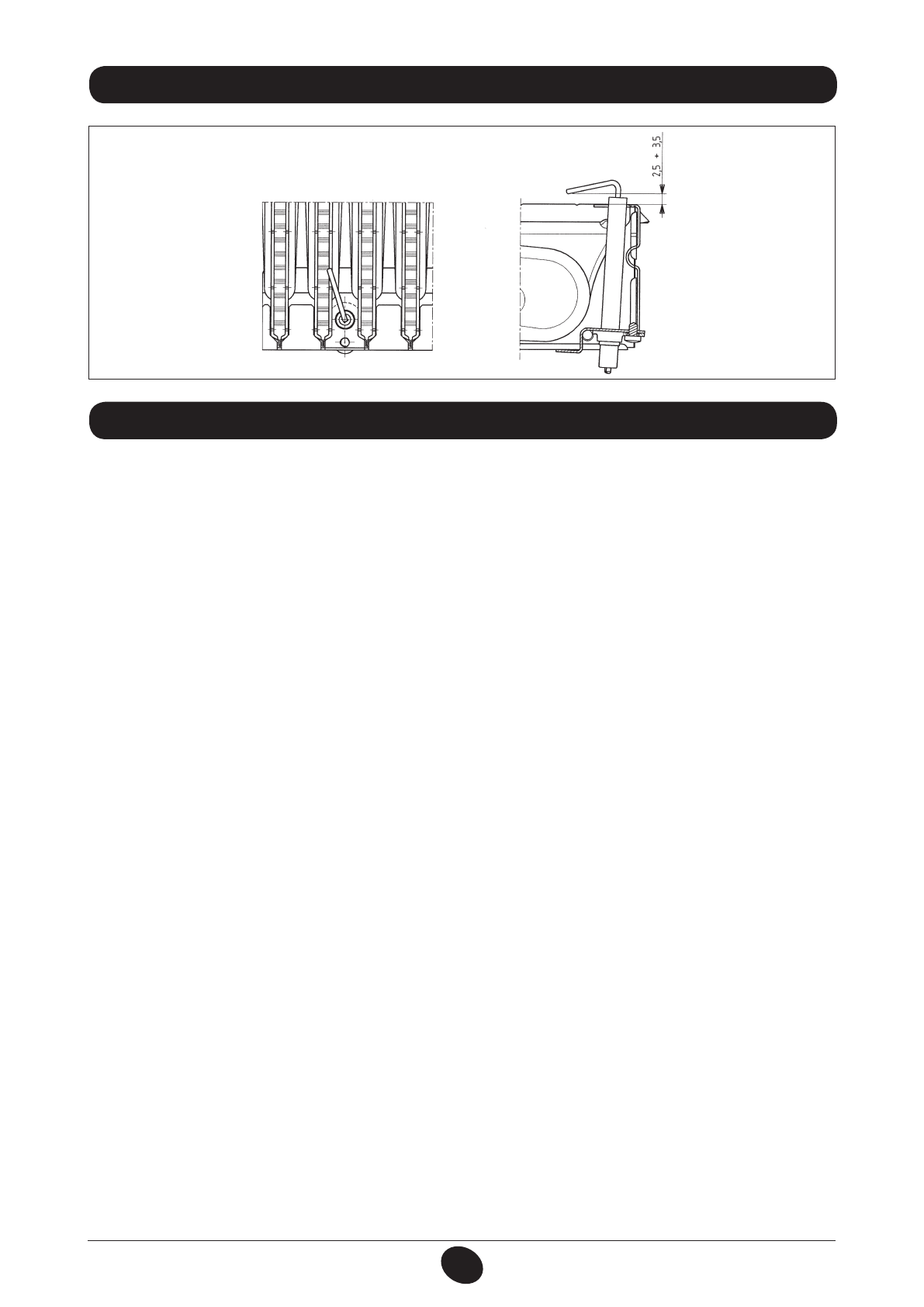

23. РАСПОЛОЖЕНИЕ ЭЛЕКТРОДА ЗАЖИГАНИЯ И ЭЛЕКТРОДА-ДАТЧИКА ПЛАМЕНИ
Рис.14
9912070100
При необходимости контроля отходящих газов котлы с принудительной тягой имеют две точки замера.
Одна из них находится на вытяжном дымоходе и позволяет контролировать соответствие отходящих газов гигиеническим
нормам.
Вторая точка замера находится на трубе забора воздуха и позволяет определить наличие продуктов сгорания в забираемом
воздухе при использовании коаксиальной системы труб.
В точках замера определяют:
• температуру продуктов сгорания
• содержание кислорода (О
2
) или, наоборот, двуокиси углерода (СО
2
)
• содержание окиси углерода (СО)
Температура подаваемого воздуха определяется в точке замера на трубе подачи воздуха, вставив датчик примерно на 3 см.
Если необходим контроль отходящих газов в моделях с естественной тягой в, то в дымоходе следует проделать отверстие на
расстоянии от котла, равном двум внутренним диаметрам трубы.
В точке замера определяют:
• температуру продуктов сгорания
• содержание кислорода (О
2
) или, наоборот, двуокиси углерода (СО
2
)
• содержание окиси углерода (СО)
Замер температуры поступающего воздуха проводится рядом с местом входа воздуха в котел.
Отверстие проделывается установщиком при первоначальной установке агрегата и должно быть затем герметично заделано,
чтобы избежать просачивания продуктов сгорания при нормальной работе.
24. КОНТРОЛЬ ОТХОДЯЩИХ ГАЗОВ
