16.5 ВАРИАНТЫ ДЫМООТВОДЯЩЕЙ СИСТЕМЫ ПО РАЗДЕЛЬНЫМ ТРУБАМ С ВЕРТИКАЛЬНЫМИ НАКОНЕЧНИКАМИ

L max = 15 м

911231_4701

17. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОПИТАНИЮ

Предупреждение: В случае прямого подключения котла к системе тёплых полов необходимо установить ограничительный

термостат для защиты системы от перегрева.

Электробезопасность котла гарантируе тся только при правильном заземлении в соотве тствии с действующими

нормативами.

С помощью прилагаемого трехжильного кабеля подключите котел к однофазной сети переменного тока 230В с заземлением.

Убедитесь в соблюдении правильной полярности.

Используйте двухполюсный выключатель с расстоянием между разомкнутыми контактами не менее 3мм.

При замене сетевого кабеля рекомендуется использовать кабель сечением 3x0.75 мм2 и максимальным диаметром 8мм

доступ к клеммной колодке электропитания М1.

• двухполюсным выключателем отключите подачу питания к котлу;

• отвинтите два винта, крепящих панель управления к котлу;

• поверните панель управления;

• для доступа к контактам снимите крышку (рис.11).

В клеммную колодку встроены плавкие предохранители на 2А (для их проверки или замены выньте черный держатель

предохранителя).

Обозначение клемм:

(L) =  фаза (коричневый провод)

(N) =  нейтраль (голубой провод)

=  земля (желто-зеленый)

(1) (2) =   клеммы подключения комнатного термостата

Внимание: убедитесь в соблюдении правильной полярности L(фаза) - N(нейтраль).

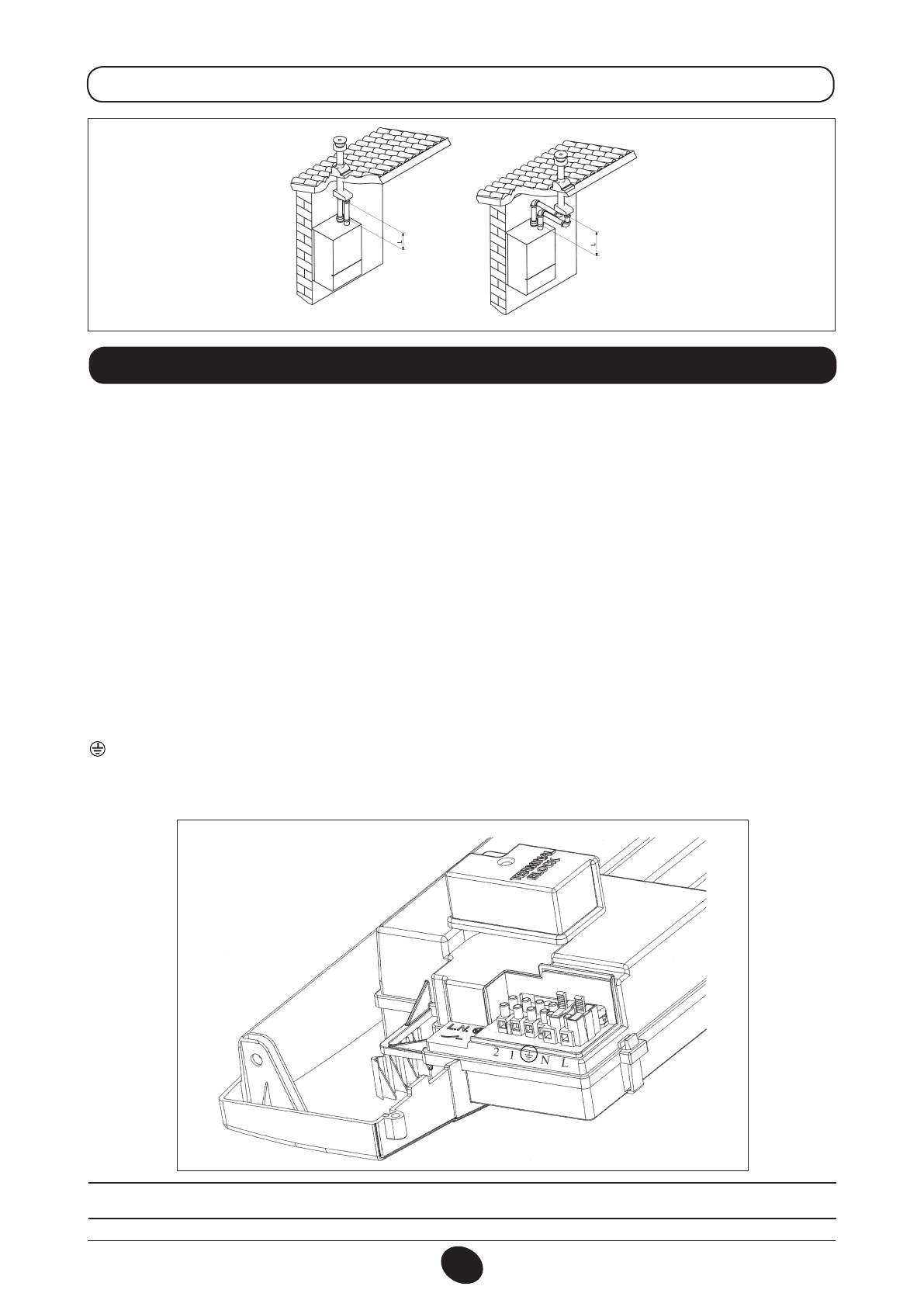

Рис.11
