РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА
Высокопроизводительный насос подходит для установки в любой отопительной однотрубной или двухтрубной системе.
Встроенный в него клапан воздухоотводчик позволяет эффективно удалять находящийся в отопительной системе воздух.

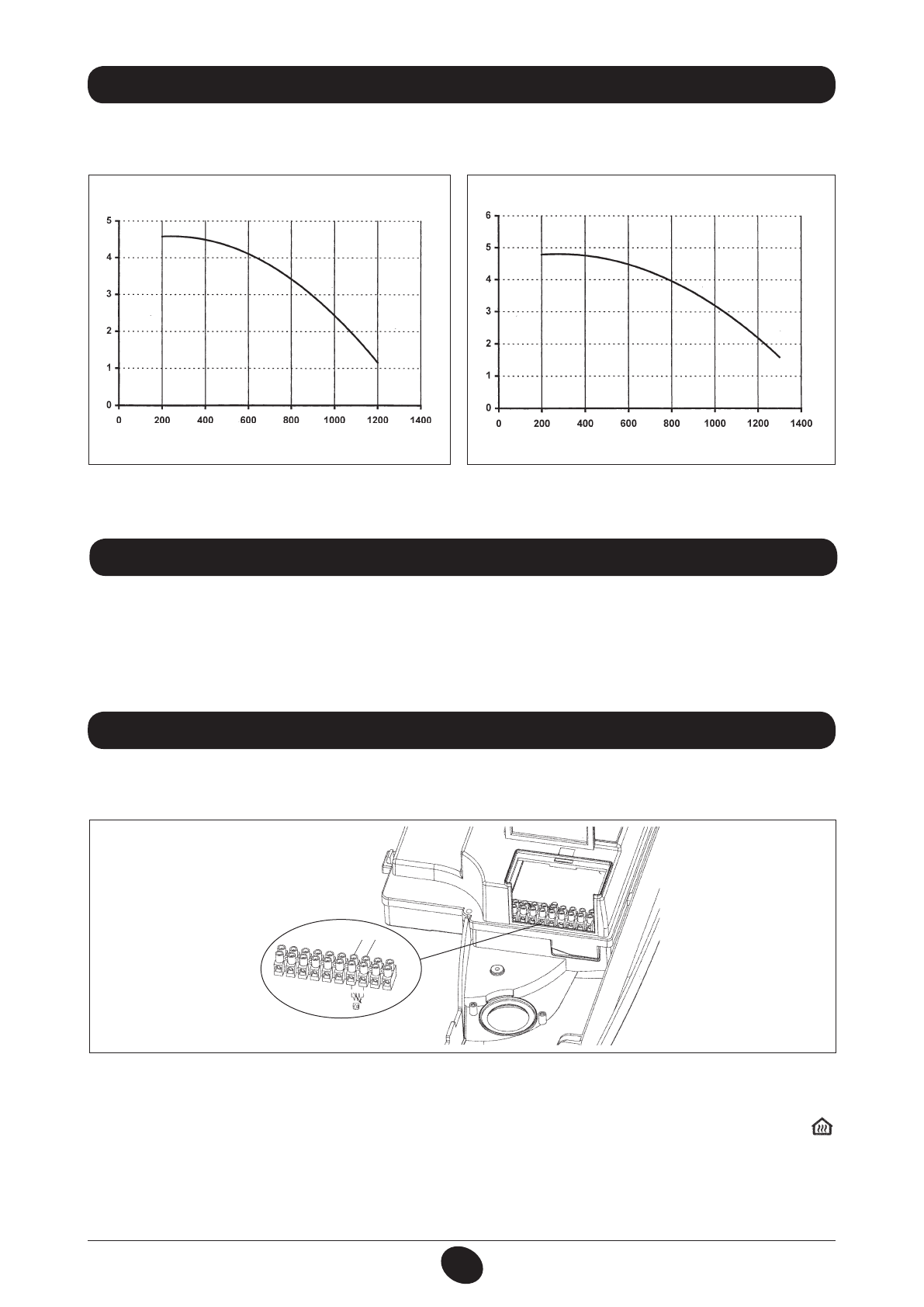

25. ХАРАКТЕРИСТИКИ РАСХОД/НАПОР
ПРИМЕЧАНИЕ:
В модели Nuvola 3 240 может быть установлен насос увеличенной мощности с характеристиками,
аналогичными характеристикам насоса для модели Nuvola 3 280.
Для слива воды из бойлера необходимо:
• закрыть кран на входе холодной воды в котел;
• открыть кран горячей воды смесителя;
• открыть кран слива бойлера (Рис.14);
• плавно отвернуть гайку на выходной трубе ГВС бойлера.
26. СЛИВ ВОДЫ ИЗ БОЙЛЕРА
Модели 280 - 320
020516_0500
020516_0400
Модели 140 - 240
Расход (л/час)
Н
а
п
ор (м в
о
д. с
т.)
Расход (л/час)
Н
а
п
ор (м в
о
д. с
т.)
График 1
График 2
27. ПРИСОЕДИНЕНИЕ ДАТЧИКА УЛИЧНОЙ ТЕМПЕРАТУРЫ
В котле предусмотрена возможность присоединения датчика наружной температ уры (поставляется отдельно). Для
присоединения руководствуйтесь приведенным ниже рисунком (клеммы 3-4) и инструкцией, прилагаемой к датчику.
При подсоединенном датчике уличной температуры регулирование температуры на подаче в систему отопления можно
осуществлять двумя разными способами.
В случае, когда съемная панель управления установлена на котле (параграф 18.1), регулирование температуры на подаче в
систему отопления зависит от кривой K REG (график 3), которую устанавливают в ручном режиме с помощью кнопок
+/-
.
В случае, когда съемная панель управления установлена на стене (параграф 18.2), регулирование температуры на подаче в
систему отопления осуществляется автоматически. Электронное управление котла устанавливает в автоматическом режиме
климатическую кривую в зависимости от уличной температуры и заданной температуры в помещении (см. параграф 20.1).
ВНИМАНИЕ:
Значение температуры на подаче ТМ зависит от значения параметра F16 (параграф 21). Таким образом,
максимальная установленная температура может быть 85 или 45°С.
Рис.16
0801_0902 / C
G_1852
КЛЕММНАЯ
КОЛОДКА М2
CN5
