РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

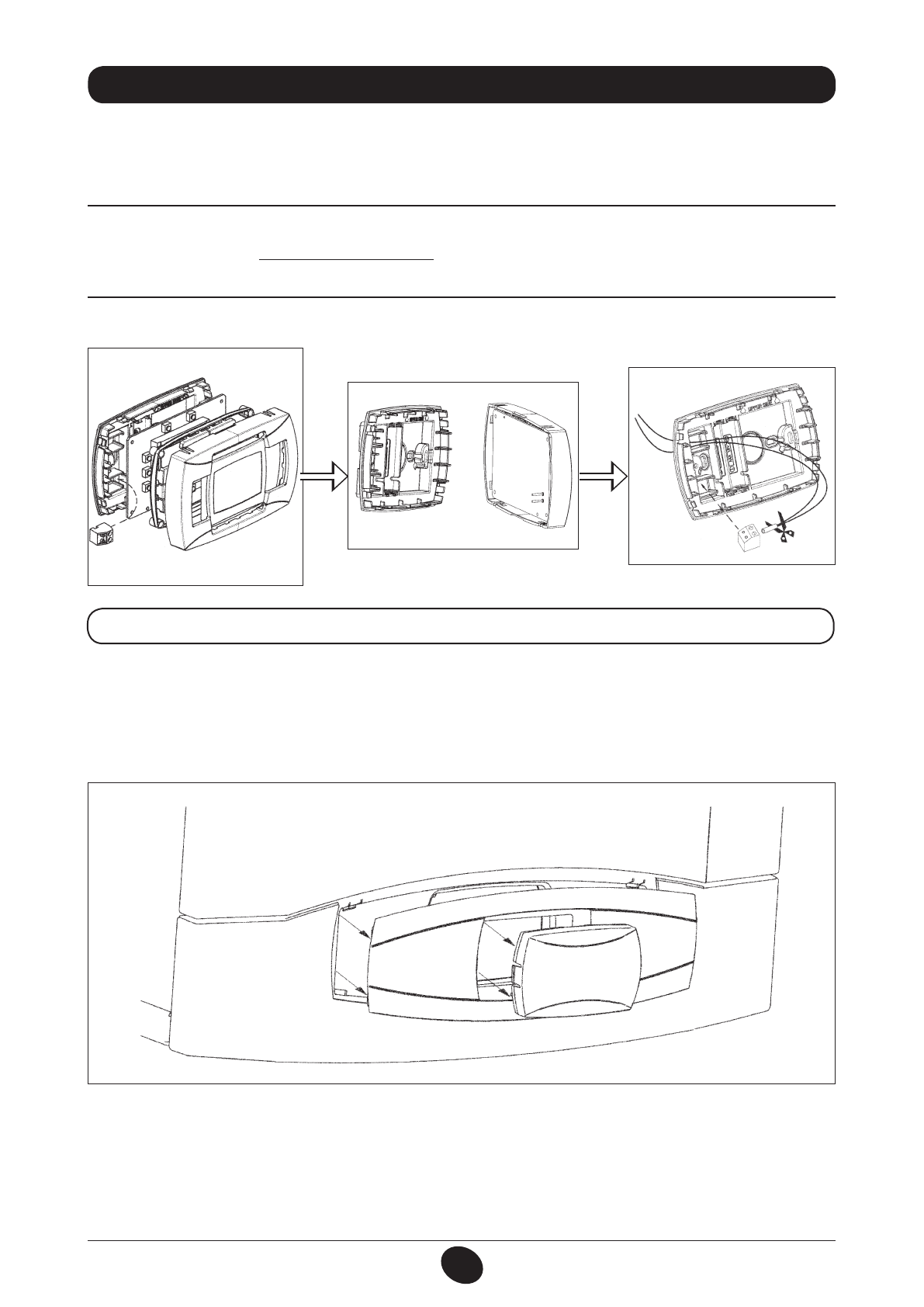

18. УСТАНОВКА КЛИМАТИЧЕСКОГО РЕГУЛЯТОРА AVS 77

18.1  УСТАНОВКА КЛИМАТИЧЕСКОГО РЕГУЛЯТОРА НА ПЕРЕДНЕЙ ПАНЕЛИ КОТЛА

Для установки климатического регулятора внутри приборного щитка передней панели котла, необходимо действовать

следующим образом:

1. Убрать крышку передней панели котла, выдавив её рукой, как показано на рисунке.

2. Обрезать два красных провода и соединить их как показано на рисунке С.

3. Осторожно вставить панель управления внутрь специального углубления на приборном щитке передней панели котла;

Для присоединения климатического регулятора действовать следующим образом:

• открыть климатический регулятор (безвинтовое крепление);

• подсоединить два провода, идущих от клеммной колодки котла М2 (рис.11), как показано на рис.С.

ПРИМЕЧАНИЕ:

климатический регулятор - прибор низкого напряжения, его нельзя подсоединять к электросети напряжением 230 В. Для

осуществления электрических подсоединений смотри параграфы 28 и 31.

Климатический  регулятор может быть установлен на передней панели котла или на стене.

0706_0501 / 56_8836

0606_0504

Рис. A

Рис. B

Рис. C

0805_1601 / CG_1823

0805_1602 / C

G_2071
