РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

Подробные инструкции об установке аксессуаров см. в прилагаемых к ним технических документах.

… система притока воздуха и отвода продуктов сгорания по двум отдельным трубам

Этот тип установки позволяет отводить продукты сгорания, как через стену, так и в коллективный дымоход.

Приток воздуха для сгорания может осуществляться также с другой стороны, чем та, куда выходит дымоход.

Разделительный комплект состоит из дымоходного переходника (100/80) и переходника для воздуховода. Переходник для

воздуховода закрепите винтами с уплотнителями, вынутыми ранее из дымового колпака.

•  Колено 90° сокращает максимальную общую длину труб на 0,5 м.

•  Колено 45° сокращает максимальную общую длину труб на 0,25 м.

При установке системы с раздельными

трубами забора воздуха - отвода

продуктов сгорания ограничитель

(диафрагму) следует удалить.

ПРИМЕЧАНИЕ:

 Первое колено

в 90° не учитывать при подсчете

максимально допустимой длины.

Колено 90° позволяет присоединять

котел к трубам забора воздуха -

отвода продуктов сгорания в любом

направлении благодаря возможности

вращения на 360°. Данное колено

может быть также использовано как

дополнительный элемент при сборе

системы или вместе с коленом на 45°.

0609_0505

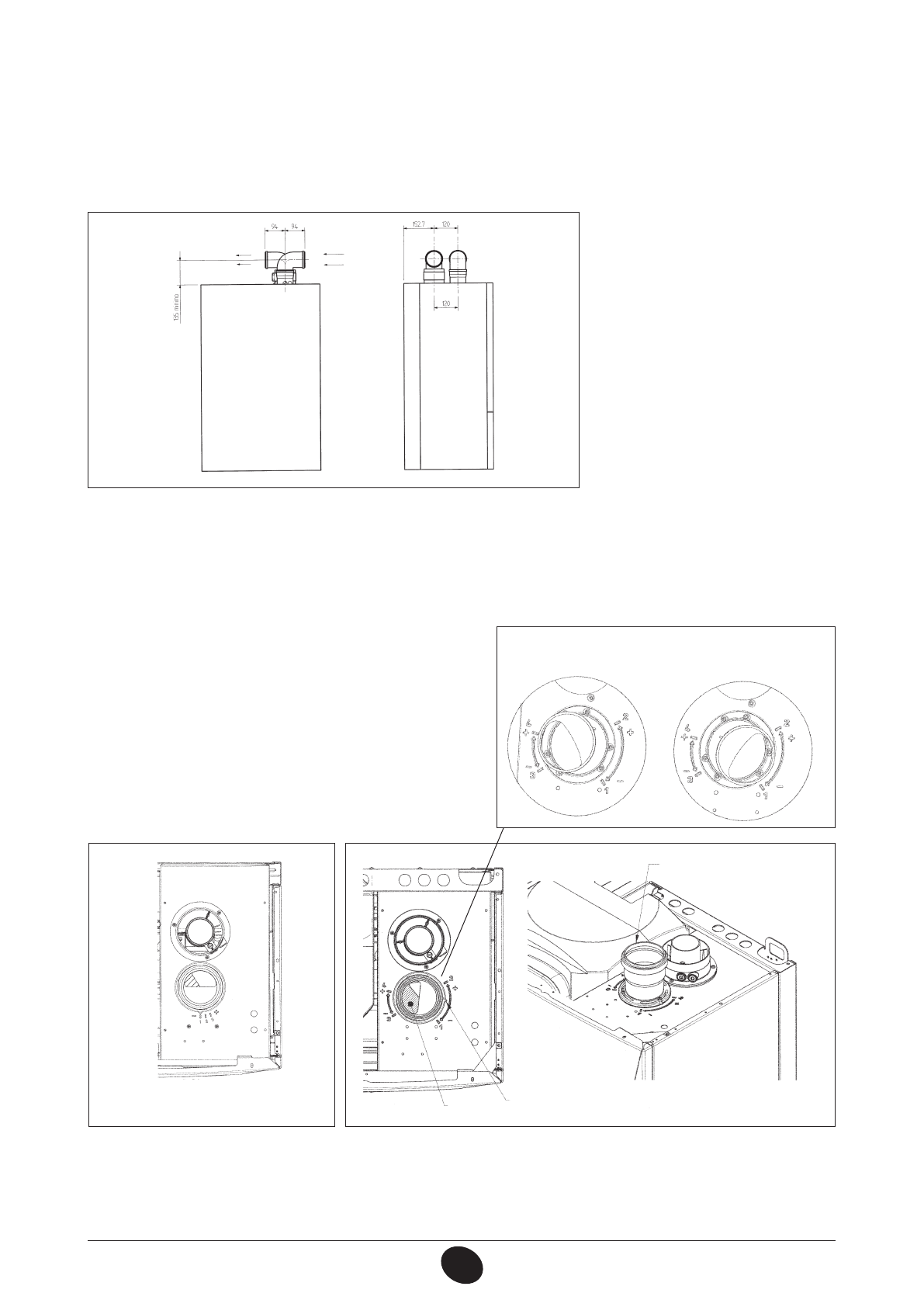

Рис.9

Регулировка проема в трубе забора воздуха

Данная настройка нужна для повышения производительности котла и параметров сгорания.

Муфту забора воздуха можно поворачивать для регулировки потока воздуха в зависимости от суммарной длины воздуховода

Рис.10

и дымохода.

Для уменьшения потока воздуха поверните муфту по часовой

стрелке, для увеличения потока воздуха против часовой стрелки.

Для оптимальной настройки можно использовать анализатор

продуктов сгорания, измеряющий содержание СО2 в продуктах

сгорания при максимальной мощности. Если содержание СО2

низкое, подачу возд у ха пос тепенно регулируют, до биваясь

содержания СО2, приведенного в таблице.

Для правильного подключения и использования анализатора

воспользуйтесь прилагаемым к нему руководством.

0802_2504 / (C

G_2022)

0604_2001

NUVOLA 140 Fi

Указатель

Отверстие

Муфта забора воздуха

Модели 240 - 280

Модель 320

0805_2101 / C

G_2023
