РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

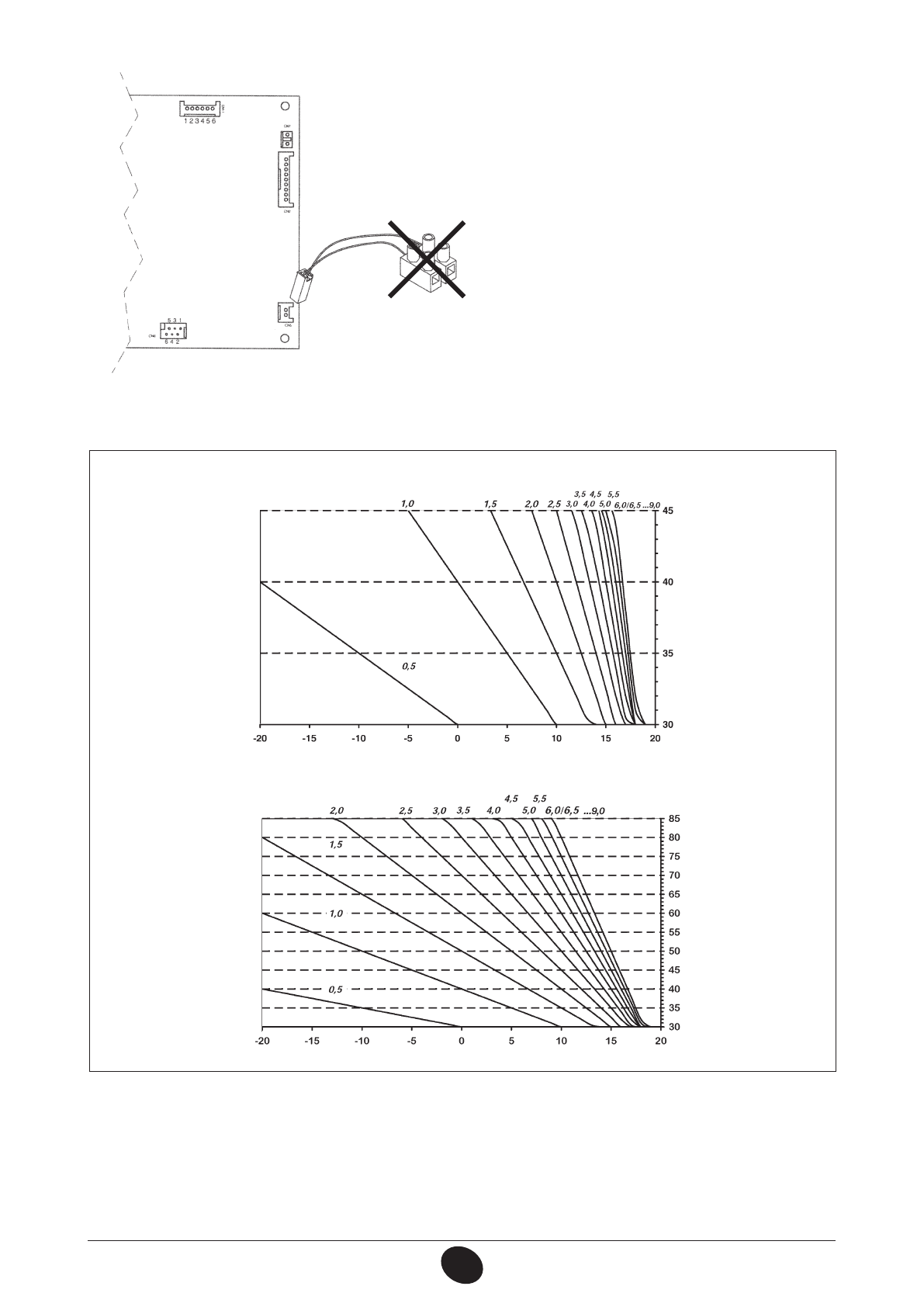

Подсоедините провод, входящий в комплект датчика
уличной температуры, к разъему CN5 электронной платы
котла как показано на рис.16.1.
Удалите двухполюсную клеммную колодку, расположенную
на проводе, и подсоедините концы проводов к клеммам 3-4
клеммной колодки М2, как показано на рис.16.
0711_1601 / C
G_1987
Рис.16.1
Curve K REG
График 3
Tm = температура воды на подаче в систему отопления
Te = температура наружного воздуха
0710_1801
0710_1802
T.e (°C)
T.m (°C)
T.e (°C)
T.m (°C)
Tm MAX = 45°C
Tm MAX = 85°C
