49
INS
T
ALLER
US
ER
MAINTEN
AN
CE TECHNI
CI
AN
TECHNI
CAL D
A
T
A
3.5

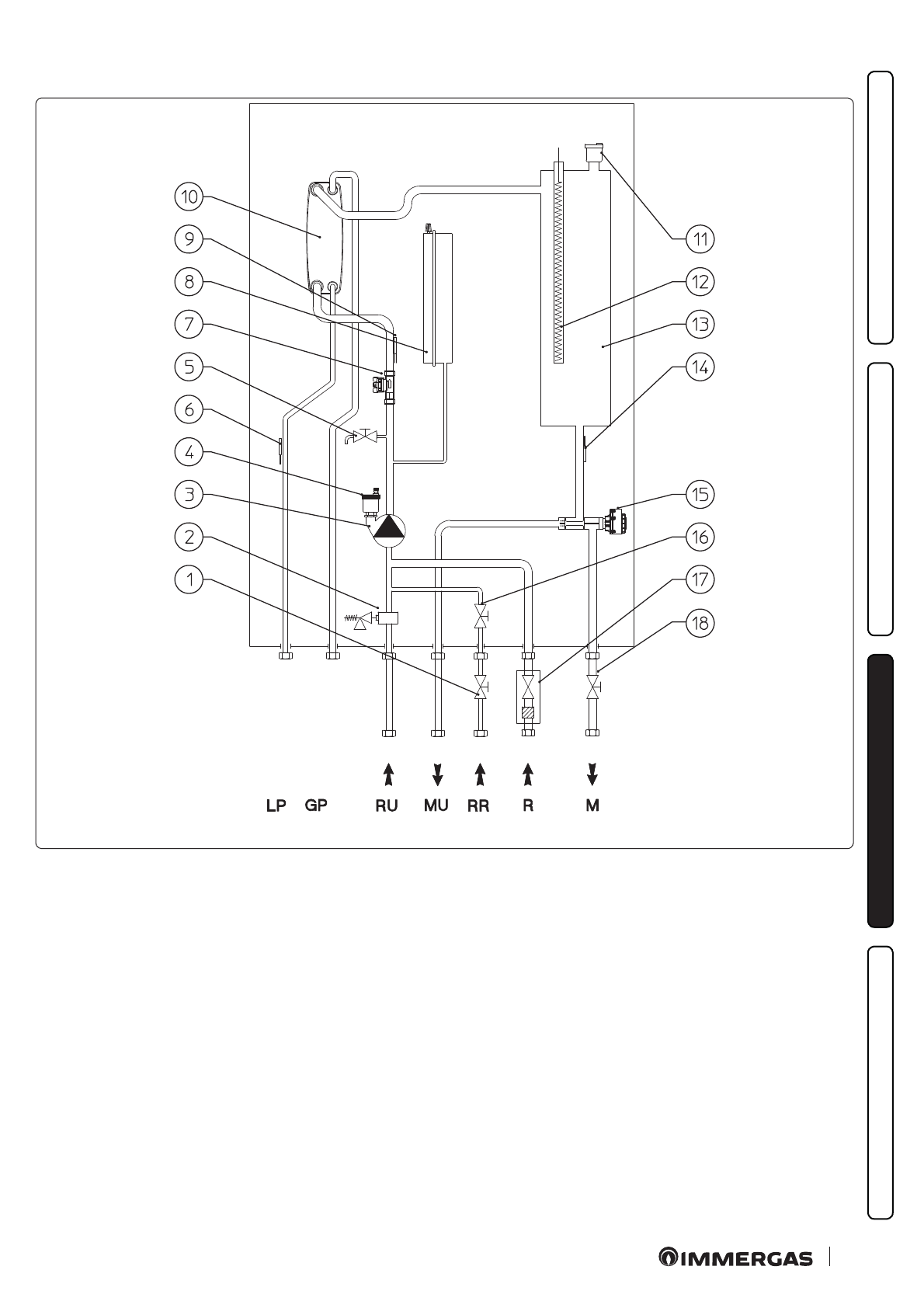

HYDRAULIC DIAGRAM
26
Key (Fig. 26):
1
- System shut-off cock
2
- 3 bar Safety valve assembly
3
- Pump
4
- Air vent valve
5
- System draining valve
6
- Liquid phase detection probe
7
- System flow meter
8
- System expansion vessel
9
- Return probe
10
- Plate heat exchanger
11
- Air vent valve
12
- Central heating integrated electrical resistance cap (option-
al)
13
- Central heating manifold
14
- Flow probe
15
- Three-way valve (motorised)
16
- System filling valve
17
- System with filter cut-off fitting
18
- System shut-off cock
LP
- Chiller line - liquid phase
GP
- Chiller line - gaseous phase
RU
- Storage tank unit return
MU - Storage tank unit flow
RR
- System filling
R
- System return
M
- System flow
