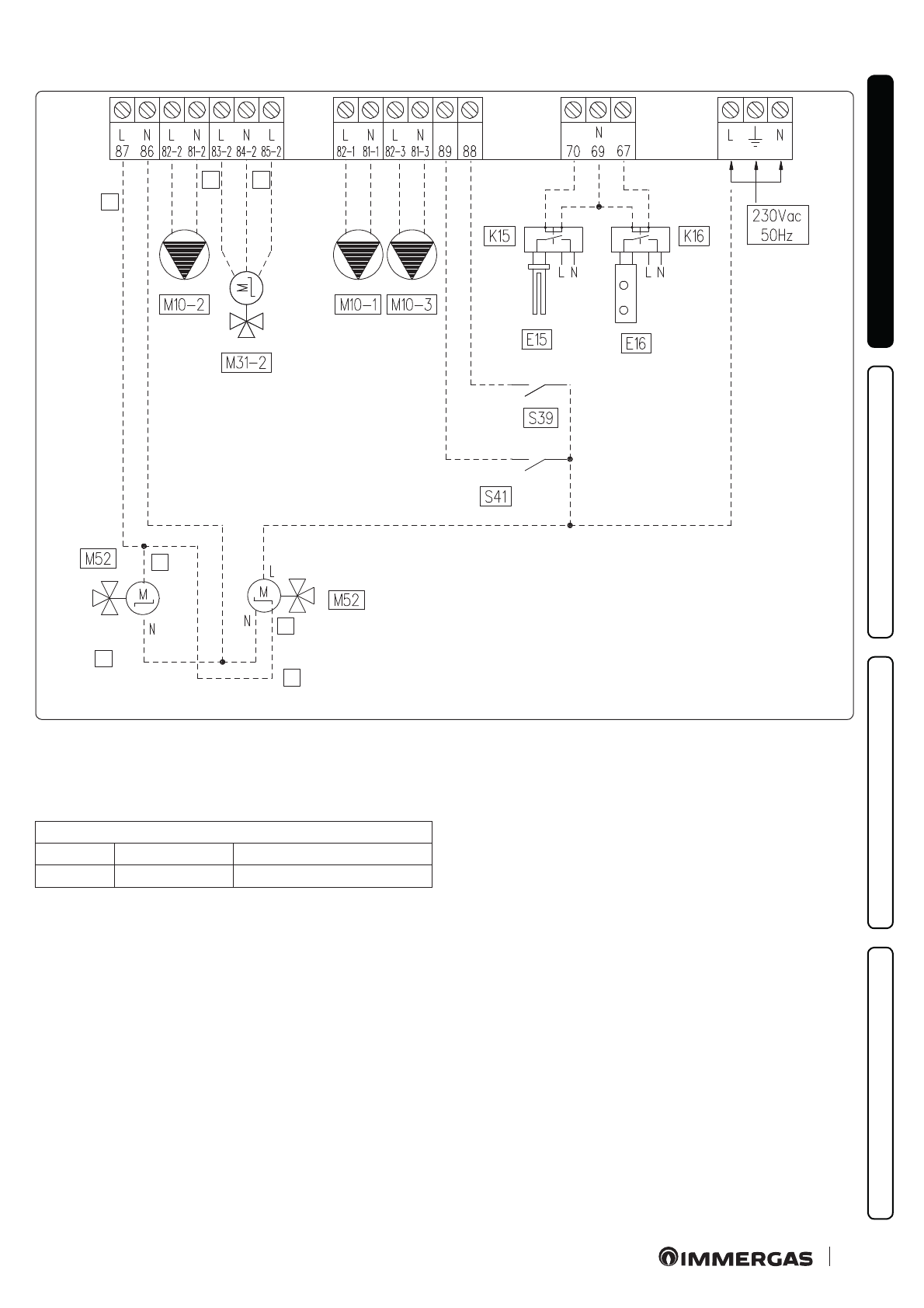

Vertical terminal block electrical connection diagram.
1
1
1
5
4
2
3
7
A 3rd zone (mixed) can also be managed on the system by means
of the configurable relay interface kit (optional).
In this case, the zone 3 pump must be connected according to dia-
gram (M10-3).
Terminal 87
0V
Close
Winter
230V
Open
Summer with cooling
The zone 3 dehumidifier, if any, will be managed by means of the
configurable relay interface kit, which the zone 3 mixer will also
be connected to.
Key (Fig. 7):
1 -
Open/Close
2 -
Close
3 -
Open
4 -
2-point
valve
5 -
3-point
valve
E15
- Domestic hot water integration resistance
E16
- System integration resistance
K15
- DHW integrative resistance relay
K16
- System integrative resistance relay
M10-1 - Zone 1 pump (optional)
M10-2 - Zone 2 circulator pump (optional)
M10-3 - Zone 3 circulator pump (optional)
M31-2 - Zone 2 mixing valve (optional)
M52
- Hot cold three-way (optional)
S39 -
Solar
inlet
S41
- Outdoor unit disable function
