HXHD125A8V1B
Внутренний агрегат системы VRV IV
4P404571-3 – 2015.04
Инструкция по монтажу
7
5.3.
Основные элементы распределительной
коробки
1
Основная плата
2
Плата управления
3
Плата инвертора
4
Плата QA
5
Плата фильтра
6
Плата с несколькими владельцами
7
Плата цифровых входов/выходов
(по дополнительному заказу)
8
Нагрузочная плата (по дополнительному
заказу)
9
Клеммная колодка X1M
Основная клеммная колодка, которая
позволяет легко подключать проводку
электропитания, прокладываемую по месту
установки.
10
Клеммная колодка X2M
Клеммная колодка для подключения
высоковольтной электропроводки,
прокладываемой по месту установки.
11
Клеммная колодка X3M
Клеммная колодка для подключения
низковольтной электропроводки,
прокладываемой по месту установки.
12
Разъем постоянного тока X1Y/X4Y
13
Разъем переменного тока X3Y
14
Разъем насоса X2Y
15
Крепления стяжек кабелей
Крепления стяжек кабелей позволяют
прикреплять прокладываемую на месте
проводку со стяжками кабелей к
распределительной коробке для устранения
натяжения.
16
Ввод проводки электропитания
17
Ввод электропроводки высокого напряжения,
прокладываемой по месту установки
18
Ввод электропроводки низкого напряжения,
прокладываемой по месту установки
19
Ввод кабеля компрессора
20
Реле интерфейса K1A
21
Реле интерфейса K2A
22
Реле интерфейса K3A
23
Проволочные перемычки
6.
Конструкция контура циркуляции
воды
Данная глава предназначена для выдачи руководящих
указаний о конструкции контура циркуляции воды.
В нее включены меры и указания, способные повлиять на блок,
описанный в этом руководстве.
Меры. необходимые при установке блока, описанного в этом
руководстве,
приведены
в
главе
.
6.1.
Выбор типа нагревательных приборов
Выбор нагревательных приборов осуществляется конечным
потребителем. Выбор нагревательного прибора определяет
требуемую температуру воды после блока.
Исходя из требуемой температуры воды для нагревательных
приборов может быть определена следующая градация:
1.
Низкая температура (диапазон температуры выпускаемой
воды от 25°C до 40°C).
Типовой пример: обогрев полов.
2.
Средняя температура (диапазон температуры выпускаемой
воды от 40°C до 55°C).
Типовой пример: радиаторы или конвекторы низкой
температуры.
3.
Высокая температура (диапазон температуры выпускае-
мой воды от 55°C до 75°C).
Типовой пример: радиаторы.
Когда нагревательные приборы выбраны, необходимо определить
производительность этих нагревательных приборов, и исходя из
этого определить размеры и положение нагревательных приборов
в различных комнатах.
Важным параметром нагревательных приборов является перепад
температуры воды между входом и выходом.
Он определяет расход воды в системе.
В заключение необходимо спроектировать расположение
трубопроводов
от
источника
тепла
к
различным
нагревательным приборам.
Это определит следующие важные параметры:
■
Минимальный объем воды в системе.
■
Максимальный объем воды в системе.
■
Минимальный и максимальный расход воды в системе.
■
Максимальный перепад давления в системе.

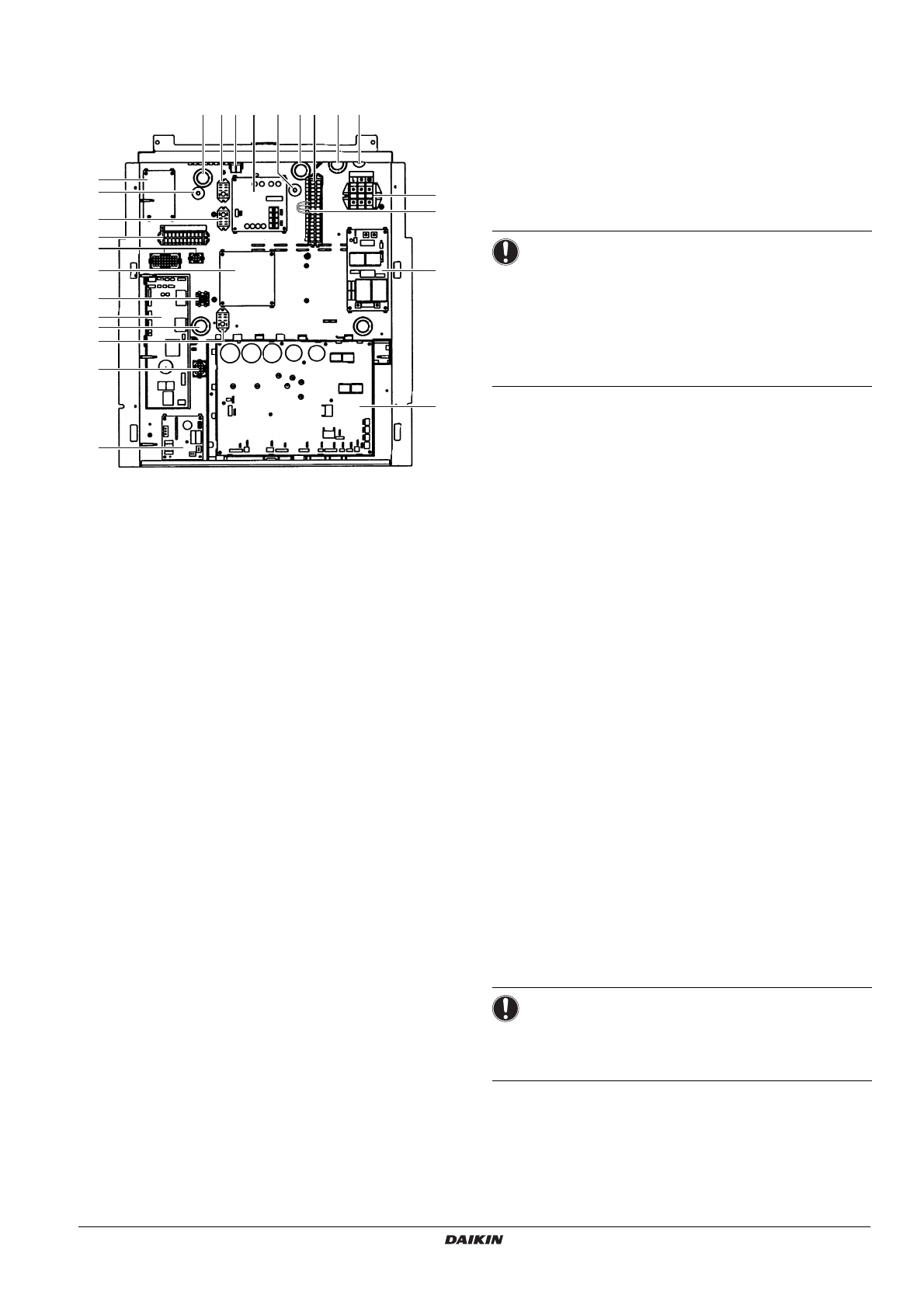

8
1
15
7
19
13
14
4
3
5
9
15
6
2
16
17
18 21
15
10
23
22
11
12
20
ПРИМЕЧАНИЕ
Настоятельно
рекомендуется
устанавливать
дополнительный фильтр в контур нагрева воды.
С целью
удаления
металлических
частиц
из
трубопроводов местного обогрева рекомендуется
использовать магнитный или циклонный фильтр,
способный удалять мелкие частицы. Мелкие частицы
могут повредить блок и не могут быть удалены
стандартным фильтром блока теплового насоса.
ПРИМЕЧАНИЕ
В реконструируемых системах водяная система
должна быть отремонтирована заранее. Для такого
вида установок важно заранее знать вышеуказанные
параметры.
