HXHD125A8V1B
Внутренний агрегат системы VRV IV
4P404571-3 – 2015.04
Инструкция по монтажу
23

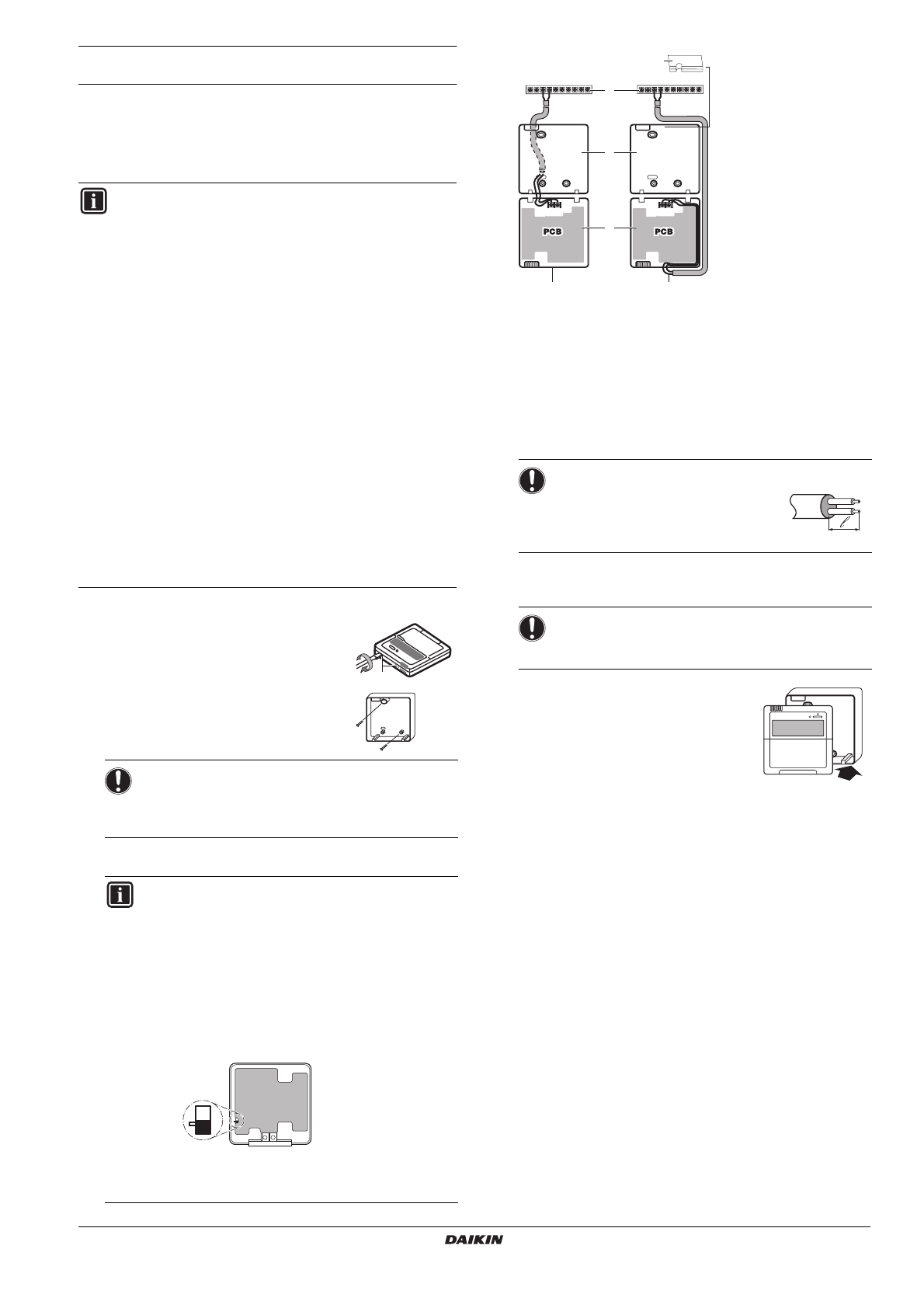

Установка и подключение пульта дистанционного
управления
Блок оснащен пультом дистанционного управления, позволяющим
легко и удобно задавать параметры работы блока, осуществлять
его эксплуатацию и обслуживание. Прежде чем начать
пользоваться пультом дистанционного управления, установите
его, как описано ниже.
1
Снимите переднюю часть пульта управления.
Вставьте в щели (1) в задней части
пульта плоскую отвертку и снимите
переднюю часть пульта.
2
Прикрепите
пульт
дистанционного
управления к ровной поверхности.
3
Подсоедините проводку от агрегата.
1
Агрегат
2
Задняя часть пульта дистанционного управления
3
Передняя часть пульта дистанционного управления
4
Подсоединение сзади
5
Подсоединение сверху
6
С помощью кусачек или аналогичного инструмента
сделайте в этой части отверстие для проводки.
Соедините клеммы вверху передней части пульта
дистанционного управления с клеммами внутри блока
(P1 с X3M:P1, P2 с X3M:P2).
4
Установите
верхнюю
часть
пульта
дистанционного
управления на место.
Сначала найдите правильное положение
по защелкам в нижней части.
ИНФОРМАЦИЯ
■
Проводка для подключения в комплект поставки
не входит.
■
Пульт дистанционного управления, поставляемый
в комплекте, монтируется внутри помещения.
■
Если
планируется
использовать
функцию
термостата пульта дистанционного управления,
то место установки пульта:
■
должно
позволять
определять
среднюю
температуру в помещении;
■
не должно подвергаться воздействию прямых
солнечных лучей;
■
не должно находиться рядом с источником
тепла;
■
не
должно
подвергаться
воздействию
наружного воздуха и сквозняков, например,
при открытии/закрытии двери;
■
должно способствовать содержанию дисплея
в чистоте;
■
должно иметь температуру от 0°C до 50°C;
■
должно иметь относительную влажность не
более 80%.
ПРИМЕЧАНИЕ
Во избежание деформации нижней части пульта
дистанционного
управления
не
прилагайте
излишних усилий при затяжке крепежных винтов.
ИНФОРМАЦИЯ
Если помимо стандартного устанавливается пульт
дистанционного управления, поставляемый по
дополнительному заказу:
■
Подсоедините электропроводку обоих пультов
дистанционного управления одинаково в
соответствии с приведенным ниже описанием.
■
Выберите главный и подчиненный пульт
управления переключением селекторного
переключателя SS1.
Выполнять функцию термостата помещения может
только тот пульт дистанционного управления,
который назначен ведущим.
1
S
S
M
PCB
SS1
S
Ведомый
M
Ведущий
ПРИМЕЧАНИЕ
Удалите защитный экран с той
части кабеля, которая должна
проходить внутри корпуса пульта
дистанционного управления (
l
).
ПРИМЕЧАНИЕ
В процессе установки следите за тем, чтобы
нигде не зажать проводку.
P1
P2
6
2
1
3
4
5
P1
P2
P2
P1
P2
P1
X3M
X3M
1
