HXHD125A8V1B
Внутренний агрегат системы VRV IV
4P404571-3 – 2015.04
Инструкция по монтажу
13

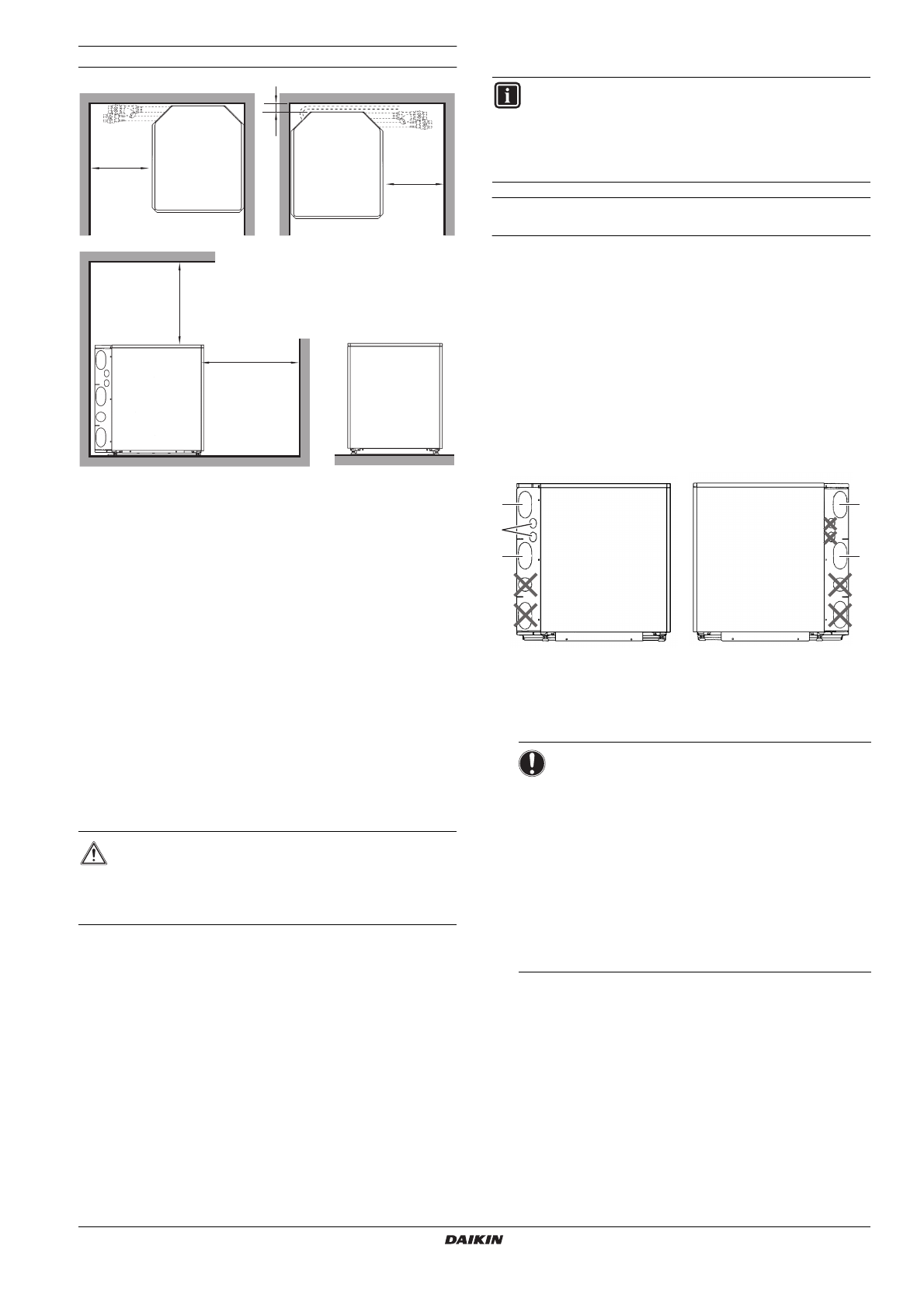

Пространство для обслуживания блока
A
Пространство, необходимое для снятия
распределительной коробки
B
Левая установка (вид сверху)
C
Правая установка (вид сверху)
D
Пространство, необходимое для монтажа
электропроводки (в случае правой установки)
7.3.
Осмотр, перемещение и распаковка агрегата
■
Непосредственно после доставки необходимо тщательно
осмотреть блок и обо всех повреждениях незамедлительно
сообщить представителю компании-перевозчика.
■
Старайтесь доставить блок как можно ближе к месту
монтажа, не извлекая его из упаковки – это сведет
к минимуму вероятность механических повреждений при
транспортировке.
■
Распакуйте
внутренний
блок
в
соответствии
с инструкциями, изложенными на листе с инструкциями по
распаковке.
■
Проверьте,
все
ли
принадлежности
прилагаются
к внутреннему агрегату (см. раздел
7.4.
Установка системы
Подготовка к установке на месте окончательной
установки
После распаковки блока и перед его установкой на месте
окончательной установки необходимо провести следующую
подготовку:
■
Откройте блок
См. раздел
"5.1. Открытие блока" на странице 4
■
Пробейте необходимые выбивные отверстия.
Согласно этой инструкции устанавливаются
■
трубопроводы хладагента,
■
водопроводы и
■
электрическая проводка.
Для каждого из них предусмотрено выбивное отверстие на
задней стороне блока:
1
Выбивное отверстие для трубопроводов хладагента
2
Выбивное отверстие для электрической проводки
3
Выбивное отверстие для водопроводов
A
Левая установка
B
Правая установка
ПРЕДУПРЕЖДЕНИЕ
Разорвите и выбросьте полиэтиленовые упаковочные
мешки, чтобы дети с ними не играли. Игра детей
с полиэтиленовыми мешками чревата летальным
исходом в результате удушения.
D
>500
>600
A
B
>250
C
>250
≥
30
ИНФОРМАЦИЯ
Монтаж трубопровода должен производиться квалифи-
цированным монтажником. Материалы и порядок
монтажа должны соответствовать существующим
нормативам.
В
Европе
должен
использоваться
действующий стандарт EN378.
ПРИМЕЧАНИЕ
■
Выбивные отверстия предусмотрены на
обеих сторонах блока. Обратите внимание на
то,
что
выбивать
следует
отверстия,
соответствующие месту установки.
■
Трубопроводы хладагента и трубопроводы
воды должны проходить через разные
выбивные отверстия.
■
Электропроводка должна в любом случае
входить в блок через выбивные отверстия
слева (см. рисунок выше).
■
НЕ ПОЛЬЗУЙТЕСЬ нижними выбивными
отверстиями.
