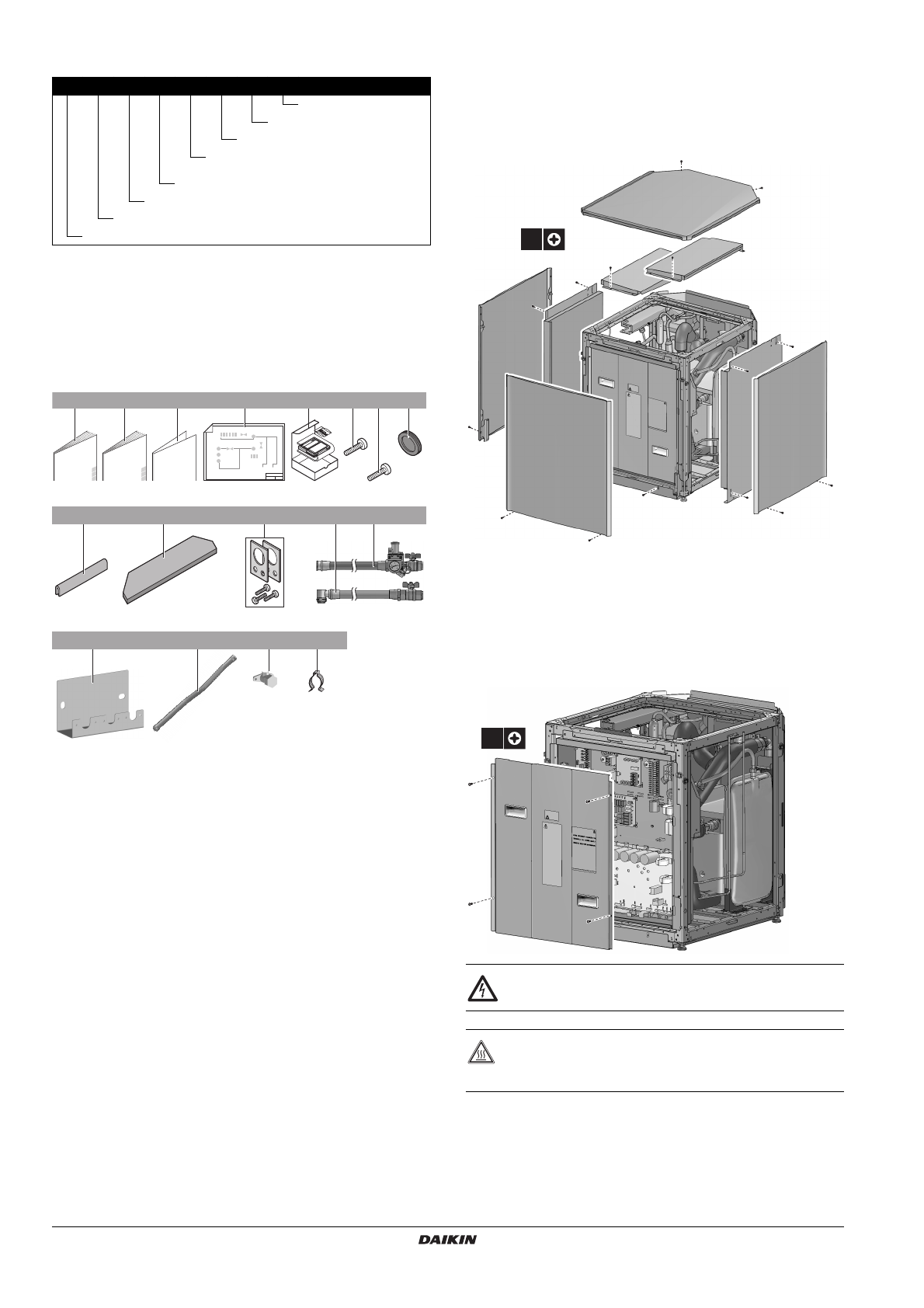

Инструкция по монтажу
4
HXHD125A8V1B
Внутренний агрегат системы VRV IV
4P404571-3 – 2015.04
3.4.
Идентификация модели
4.
Принадлежности
4.1.
Принадлежности, поставляемые с этим
блоком
В блоке могут находиться следующие аксессуары:
1
Инструкция по монтажу
2
Инструкция по эксплуатации
3
Приложение к инструкции по монтажу
4
Электрическая схема
5
Комплект интерфейса пользователя (пульт
дистанционного управления, 4 крепежных винта,
2 дюбеля)
6
Крепежные винты запорного вентиля (6 винтов)
7
Крепежные винты верхней панели + крепежные
винты нижней звукоизолирующей панели +
крепежные винты подъема (8 винтов)
8
Втулка (малая)
9
Втулка (большая)
10
Изоляция верхней пластины
11
Комплект для подъема блока
12
Гибкий трубопровод выпуска воды
13
Гибкий трубопровод впуска воды (с манометром)
14
Опорная пластина
15
Трубопровод
16
Запорные вентили
17
Зажимы для крепления труб
5.
Обзор блока
5.1.
Открытие блока
Для получения доступа к блоку необходимо открыть
каплесборные панели и переднюю панель.
1
Верхняя панель
2
Каплесборная панель
3
Передняя панель
4
Звукоизолирующая панель
5
Боковая панель
Когда блок открыт, возможен доступ к основным компонентам.
Для получения доступа к электрическим компонентам
необходимо открыть распределительную коробку.
H
X
H
D
125
A8
V1
B
Для европейского рынка
1N~, 220-240 В, 50 Гц
Серия
Идентификация производительности
блока
Хладагент R134a
Высокотемпературный для напольной установки
Инвертор
Гидрокамера
1x
6x
3x
2x
1x
6x
1x
1x
1x
1x
1
2
3
1x
4
6
8x
7
4x
8
5
1x
2x
9
10
1x
11
+
1x
12
1x
13
14
15
16
17
ОПАСНО: ПОРАЖЕНИЕ ЭЛЕКТРОТОКОМ
См.
"2. Общая техника безопасности" на странице 2
.
ОПАСНО: НЕ ПРИКАСАЙТЕСЬ К ТРУБОПРОВОДУ
И ВНУТРЕННИМ ДЕТАЛЯМ
См.
"2. Общая техника безопасности" на странице 2
.
1
1
2
2
4
5
3
4
5
1
2
2
4
5
3
4
5
20x
4x
