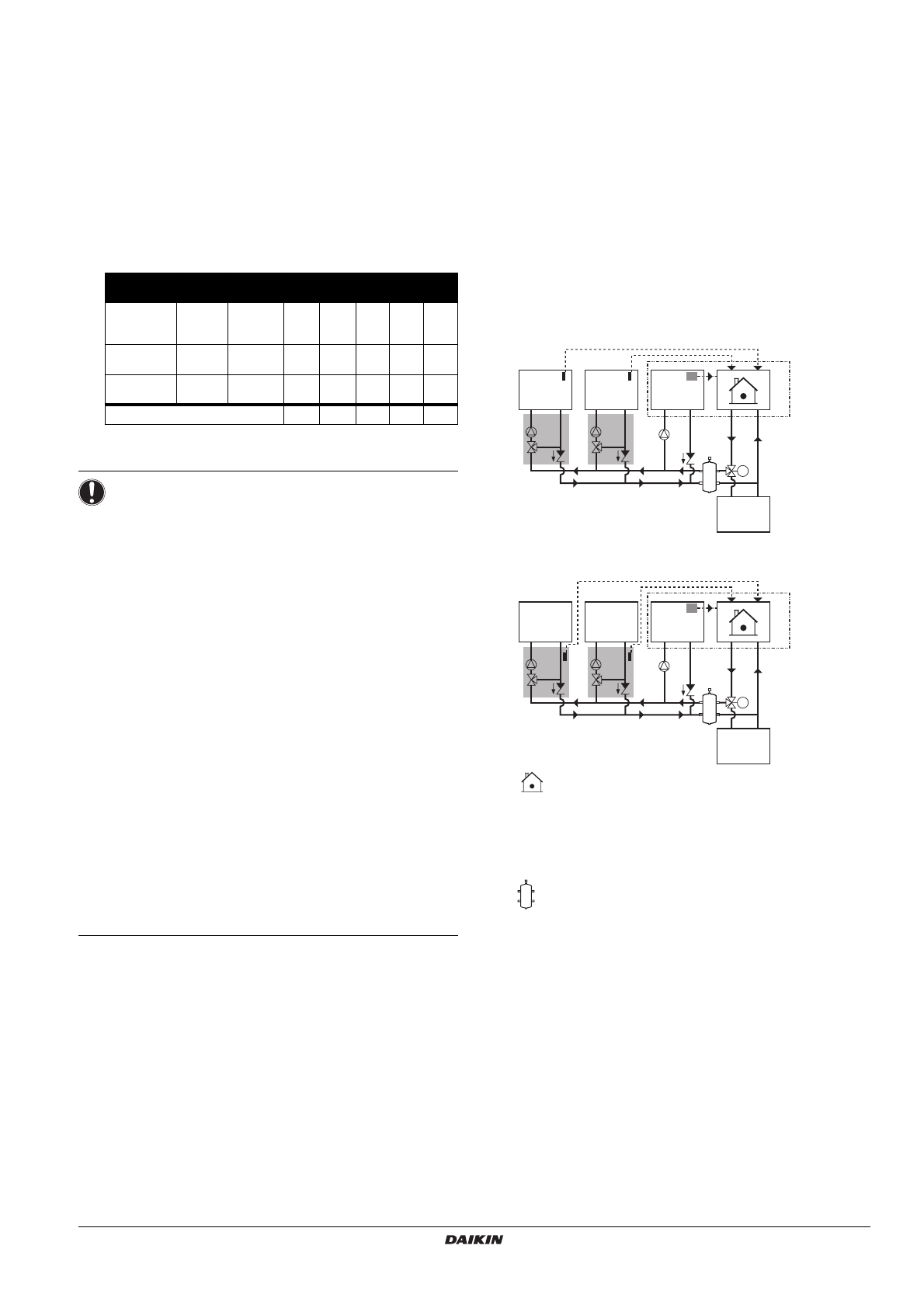

HXHD125A8V1B
Внутренний агрегат системы VRV IV
4P404571-3 – 2015.04
Инструкция по монтажу
39
Конфигурирование схемы А осуществляется местными
настройками:
1
Выберите соответствующую схему: [7-02]=0
2
Включите 1-ое из нескольких установочных значений:
[7-03]=0
➞
[7-03]=1
Включите 2-ое из нескольких установочных значений:
[7-04]=0
➞
[7-04]=1
3
Введите 1-ое из нескольких установочных значений
температуры: [A-03] (см. ниже)
Введите 2-ое из нескольких установочных значений
температуры: [A-04] (см. ниже)
Пример конфигурации:
Управление по нескольким заданным значениям: схема Б
Своей основой схема Б управления по нескольким заданным
значениям
не
отличается
от
обычной
классической
конструкции, поэтому одновременный нагрев воды для
бытового потребления и обогрев помещения опять же
невозможен.
Схема Б управления по нескольким заданным значениям
больше ориентирована на обогрев помещения и позволяет
использовать несколько заданных значений температуры воды
в сочетании с пультом дистанционного управления или внешним
термостатом помещения.
Конфигурация схемы B допускает 3 заданных значения
температуры обогрева помещения и 1 заданное значение
температуры горячей воды для бытового потребления.
Сигналы запроса обогрева помещения могут быть реализованы
2-мя способами (по выбору установщика):
■
сигнал
включения/выключения
по
температуре
(поступающий с внешнего термостата помещения);
■
сигнал состояния (активно/не активно) с соответствующего
устройства понижения температуры
Заданное
значение
Местная
настройка
Состояние термостата
Горячая вода
для бытового
потребления
70°C
(a)
(a) Для достижения этого заданного значения необходима температура
воды выше 70°C.
[b-03]
ВЫКЛ ВКЛ
ВЫКЛ ВЫКЛ ВЫКЛ
Помещение 1 65°C
[A-03]
ВЫКЛ ВКЛ/
ВЫКЛ
ВКЛ
ВКЛ
ВЫКЛ
Помещение 2 35°C
[A-04]
ВЫКЛ ВКЛ/
ВЫКЛ
ВКЛ
ВЫКЛ ВКЛ
Итоговая вода в тепловом насосе
ВЫКЛ >70°C 65°C
65°C
35°C
ПРИМЕЧАНИЕ
■
Если система сконфигурирована по схеме А, то
нельзя использовать ни функцию термостата
помещения пульта дистанционного управления (по
умолчанию
она
выключена,
если
выбрано
управление по нескольким заданным значениям),
ни внешний термостат помещения.
■
Когда активна схема А, значение температуры
воды, заданное на пульте дистанционного
управления, игнорируется.
■
Предотвратить
нежелательные
ситуации
(поступление
в
контуры
подогрева
полов
слишком горячей воды и т.п.) обязано лицо,
выполняющее монтаж.
■
Тщательно сбалансировать контур циркуляции
воды
(например,
обеспечить
достаточную
интенсивность потока к другим потребителям,
когда выполняется запрос на нагрев воды для
бытового потребления и т.п.) обязано лицо,
выполняющее монтаж.
■
Компания
Daikin
не
предлагает
устройств
понижения температуры (TRD). Эта система
только предоставляет возможность использовать
несколько заданных значений.
■
Если применяется схема А, то для нагрева воды
для
бытового
потребления
рекомендуется
пользоваться только функцией автоматического
хранения.
Внутренний агрегат
DHW
Резервуар горячей воды для бытового потребления
TRD
Устройство понижения температуры
Space 0
Пространство 0
Space 1
Пространство 1
Space 2
Пространство 2
Балансирующий сосуд
A
Классическое управление по термостату помещения
с использованием функции термостата помещения
пульта дистанционного управления и внешнего
термостата помещения
Space 1
DHW
Space 2
Space 0
M
A
TRD
TRD
DHW
TRD
TRD
Space 1
Space 2
Space 0
A
M
