Инструкция по монтажу
22
HXHD125A8V1B
Внутренний агрегат системы VRV IV
4P404571-3 – 2015.04
8.5.
Проводка
Снимите распределительную коробку, установите ее спереди
блока и откройте крышку распределительной коробки.
См. раздел
"7.1. Выбор места установки" на странице 10

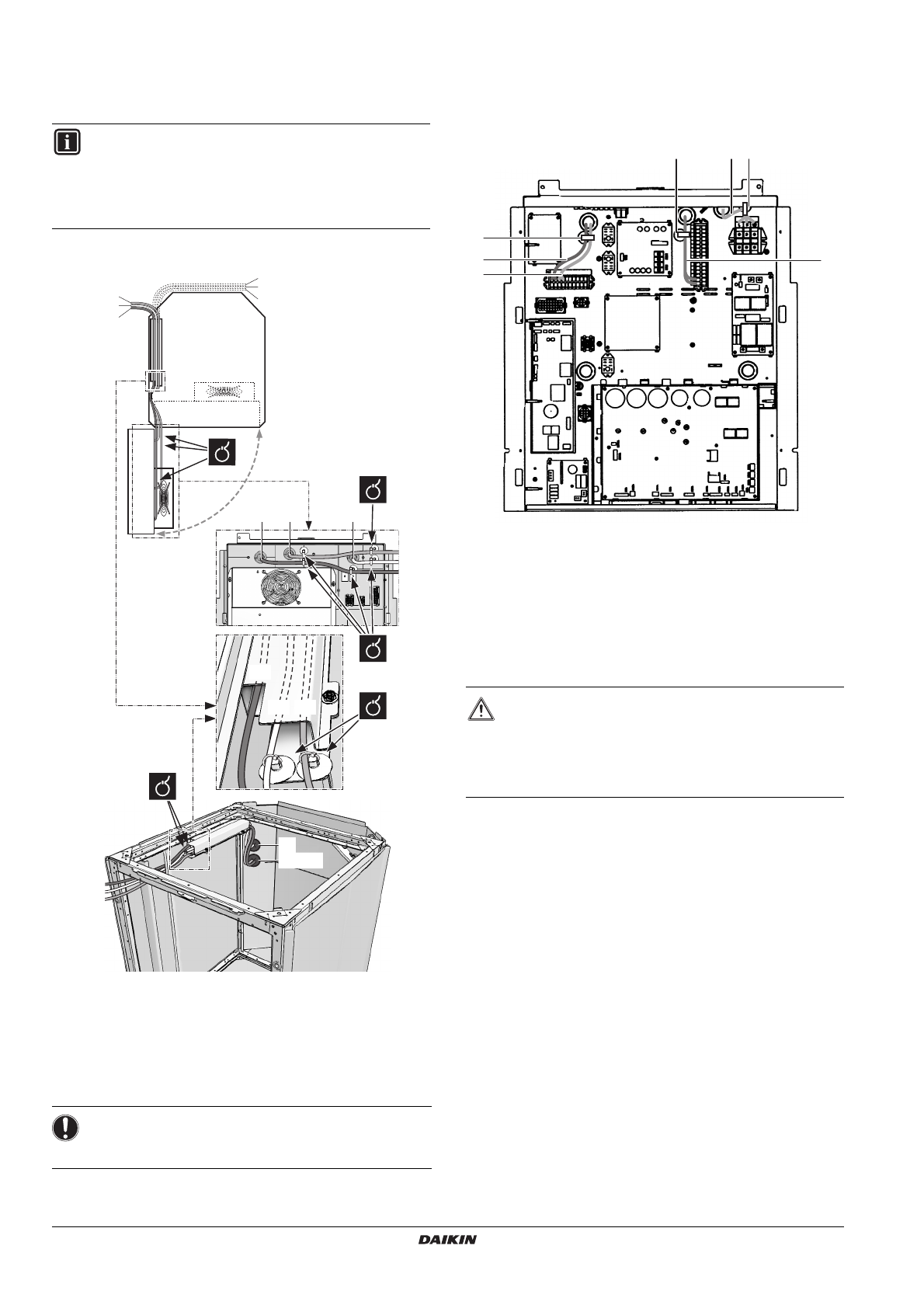

Прокладывайте провода в блоке следующим образом:
Во избежание проблем с электрическими помехами убедитесь,
что эти кабели уложены в соответствующей связке, как
указано на рисунке.
Обязательно прикрепляйте кабель с помощью стяжек
к креплениям стяжек кабелей в целях устранения натяжения
и обеспечьте отсутствие контакта кабеля с трубами и острыми
краями.
8.6.
Соединения
Используйте соответствующие кабели, подключите источник
электропитания, источник электропитания с несколькими
владельцами, кабели связи к соответствующим контактам, как
указано ниже.
1
Электропитание
2
Источник питания с несколькими владельцами
3
Проводка управления
4
Проводка интерфейса пользователя
5
Снятие напряжений
Дополнительные подробности см. также на электрической
схеме.
Подключение
дополнительных
печатных
плат
см.
в соответствующих руководствах по установке.
ИНФОРМАЦИЯ
При установке приобретаемых по месту установки или
дополнительных кабелей всегда убеждайтесь, что
распределительная коробка всегда расположена
перед блоком. Это сделает возможным легко снимать
распределительную коробку во время обслуживания.
ПРИМЕЧАНИЕ
Не вводите и не размещайте в блоке дополнительную
длину кабеля.
PS
LV
HV
HV
LV
PS
LV
HV
PS
LV
HV+ PS
LV HV
PS
LV
PS HV
ПРЕДУПРЕЖДЕНИЕ
Длина проводников между напуском для ослабления
напряжений в проводке и самой клеммной коробкой
должна обеспечивать натяжение токопроводящих
проводов до подключения заземления, чтобы провода
электропитания ослабляли напряжения.
2
5
5
4
3
5
1
