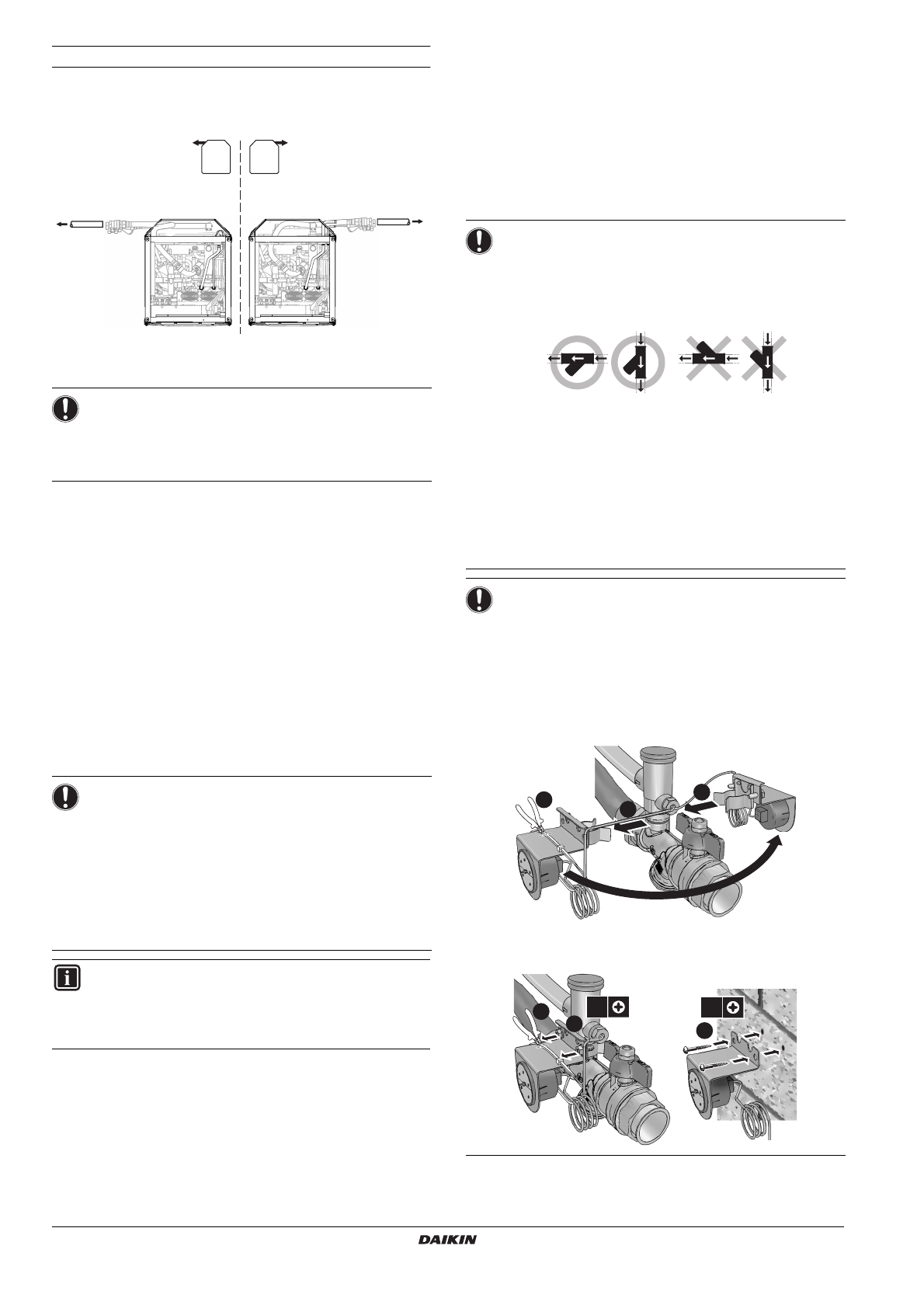

Инструкция по монтажу
16
HXHD125A8V1B
Внутренний агрегат системы VRV IV
4P404571-3 – 2015.04
Подсоединение контура циркуляции воды
Необходимо выполнить водяные соединения. Подключенные
гибкие трубки необходимо подключить к трубопроводу.
ведущему к нагревательным приборам, следующим образом:
1
Обвязка трубопроводов по месту
2
К нагревательным приборам
Проникновение в контур циркуляции воды воздуха и пыли
может привести к поломке агрегата. Поэтому при подсоеди-
нении контура циркуляции воды соблюдайте следующие
правила.
■
Используйте только чистые трубы.
■
При удалении заусенцев направляйте конец трубы вниз.
■
При прокладке сквозь стену закрывайте конец трубы, чтобы
в нее не попадали грязь и пыль.
■
Герметизируйте соединения хорошим резьбовым герметиком.
■
Используя нелатунные металлические трубы, обязательно
изолируйте
оба
материала
друг
от
друга,
чтобы
предотвратить гальваническую коррозию.
■
Латунь является мягким материалом, поэтому при
подсоединении контура циркуляции воды пользуйтесь
соответствующими инструментами. Применение неподходящих
инструментов приведет к повреждению труб.
Меры предосторожности при соединении прокладываемых
по месту трубопроводов и выполнении изоляции
Контур циркуляции воды, в том числе и все трубопроводы,
необходимо теплоизолировать в целях предотвращения потери
теплопроизводительности.
Если температура окружающего воздуха в помещении
превышает 30°C, а относительная влажность выше 80%,
толщина изоляционных материалов должна быть не менее
20 мм, тогда на поверхности изоляционного материала
конденсат скапливаться не будет.
ПРИМЕЧАНИЕ
При
подсоединении
труб
будьте
аккуратны
и старайтесь не деформировать их применением
излишней силы. Деформация труб может стать
причиной неправильной работы агрегата.
ПРИМЕЧАНИЕ
■
Агрегат следует использовать только в закрытых
системах
водоснабжения.
Использование
в открытых системах водоснабжения приведет
к избыточной коррозии водопроводящих труб.
■
Ни в коем случае не используйте в контуре
циркуляции воды детали с цинковым покрытием.
Может
начаться
активная
коррозия
таких
деталей, поскольку во внутреннем контуре
циркуляции воды применяются медные трубы.
ИНФОРМАЦИЯ
Когда в контуре циркуляции воды используется
3-ходовой или 2-ходовой клапан, максимальное время
переключения этого клапана должно быть менее
60 секунд.
1
1
2
2
ПРИМЕЧАНИЕ
■
Тщательно продумайте место установки гибкой
трубки подвода воды.
■
Водяной фильтр должен устанавливаться как
показано
на
рисунке,
в
соответствии
с направлением потока воды.
■
Обеспечьте достаточно места. обеспечивающего
легкий доступ для очистки водяного фильтра
и регулярной
проверки
работы
предохрани-
тельного клапана.
■
Установите гибкий шланг для продувки клапана
сброса давления (приобретается по месту
установки).
■
Предусмотрите опору для трубок подвода
и выпуска
воды,
чтобы
трубопровод
не
испытывал напряжений.
ПРИМЕЧАНИЕ
Очень важно обеспечить доступность манометра для
снятия показаний. Положение манометра можно
изменить. как показано на рисунке ниже. Убедитесь,
что капиллярная трубка не контактирует с острыми
кромками и, насколько возможно, не опускайте
изгибания капиллярной трубки.
■
Изменение
положения
манометра.
когда
трубопровод находится на левой стороне блока.
■
Крепление манометра на стене (2 винта
приобретаются по месту установки).
2
3
1
2
3
1
2x
2x
