HXHD125A8V1B
Внутренний агрегат системы VRV IV
4P404571-3 – 2015.04
Инструкция по монтажу
17

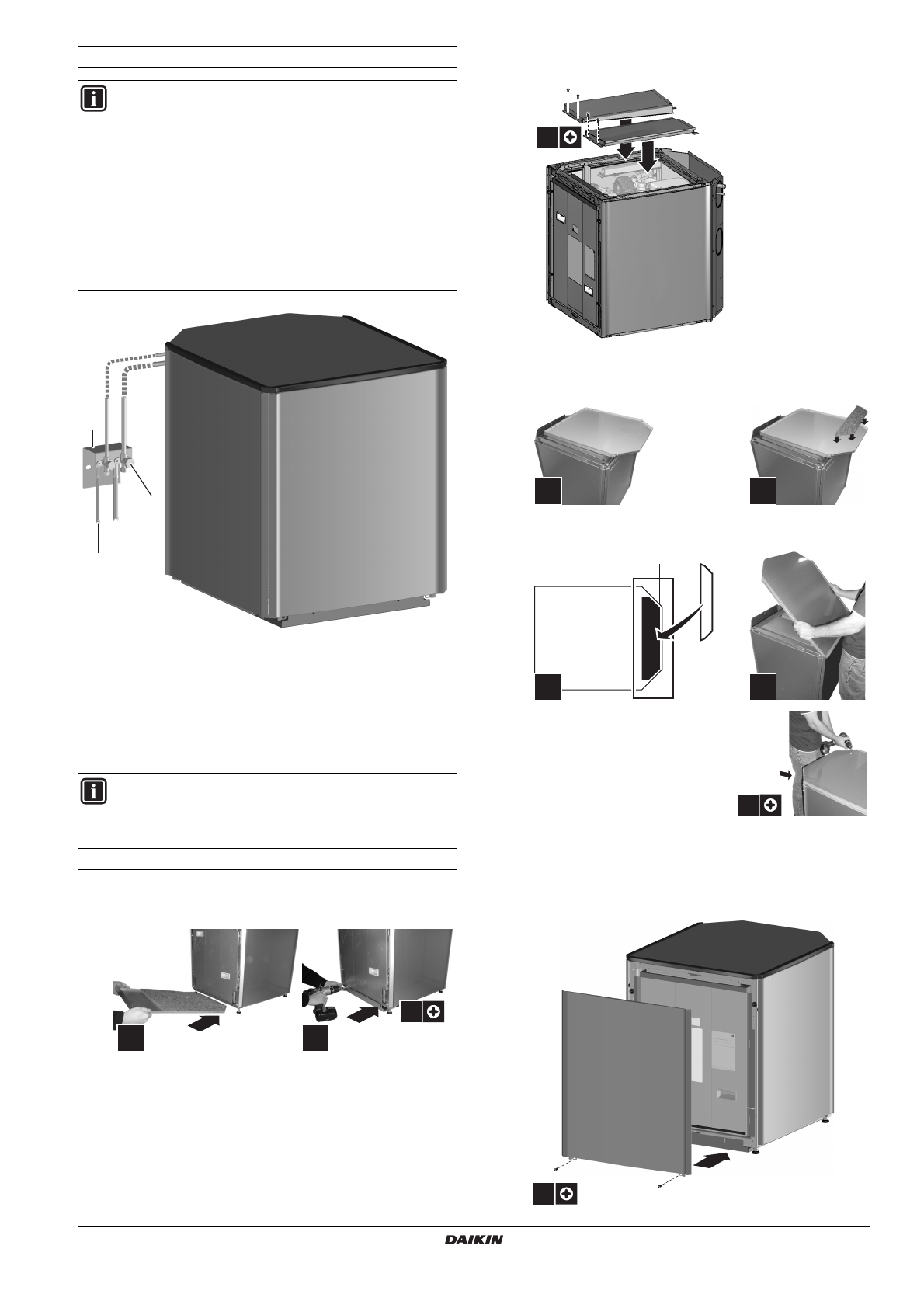

Закрепите разъемы хладагента внутреннего блока.
1
Опорная пластина
2
Запорный вентиль
3
К наружному блоку
■
Окончательно сформируйте трубопровод хладагента (под-
ключите
подготовленный
трубопровод
хладагента
к трубкам, выходящим из наружного блока).
При пайке см. указанные выше меры предосторожности
и руководство по установке наружного блока.
Закройте блок
1
Установите нижнюю звукоизолирующую панель на нижнюю
часть блока и закрепите ее соответствующими винтами.
2
Прикрепите верхнюю панель к блоку соответствующими
винтами.
3
Прикрепите изоляцию верхней панели (принадлежность)
к внутренней стороне верхней декоративной панели
в соответствии с приведенной ниже иллюстрацией.
4
Закрепите верхнюю декоративную
панель на верхней части блока
соответствующими винтами. Если
установлен
резервуар
горячей
воды для бытового потребления
(поставляется по дополнительному
заказу), ознакомьтесь с инструк-
цией
по
монтажу
резервуара
горячей
воды
для
бытового
потребления.
5
Закрепите переднюю и оставшиеся боковые декоративные
панели на блоке соответствующими винтами.
ИНФОРМАЦИЯ
Для обслуживания необходимо обеспечить возможность
откачки хладагента из контура. Для этого в качестве
принадлежностей предусмотрены запорные вентили.
Эти запорные вентили должны устанавливаться рядом с
блоком, в доступном месте (при необходимости
обслуживания запорные вентили необходимо перекрыть
и подключить оборудование для сбора хладагента/
вакуумирования).
Определите место установки запорных вентилей
и положение
запорных
вентилей
на
стене
с использованием опорной пластины.
ИНФОРМАЦИЯ
Требуется подсоединить только 2 трубы (жидкости
и HP/LP газа).
2
1
3 3
1
2
2x
4x
5 mm
1
2
3
4
2x
2x
