Инструкция по монтажу
38
HXHD125A8V1B
Внутренний агрегат системы VRV IV
4P404571-3 – 2015.04
9.7.
Управление по нескольким заданным
значениям
Если вы желаете использовать управление по нескольким
заданным
значениям,
необходимо
устройство
понижения
температуры (TRD). Устройство понижения температуры снижает
температуру поступающей в него воды. Из устройства вода,
имеющая более низкую температуру, подается потребителям.
Если установлены устройства понижения температуры, систему
можно настроить на использование нескольких заданных
значений температуры воды.
Значения температуры воды можно выбирать в зависимости от
схем работы по нескольким значениям.
Ниже подробно рассматриваются 2 возможных схемы.
Управление по нескольким заданным значениям: схема А
В ходе нормальной эксплуатации нагрев воды для бытового
потребления и обогрев помещений разделены и для
удовлетворения
одновременного
запроса
активируются
попеременно. Для этой цели схему А нескольких заданных
значений можно настроить на одновременный нагрев воды для
бытового потребления и обогрев помещения без пересечения
этих режимов.

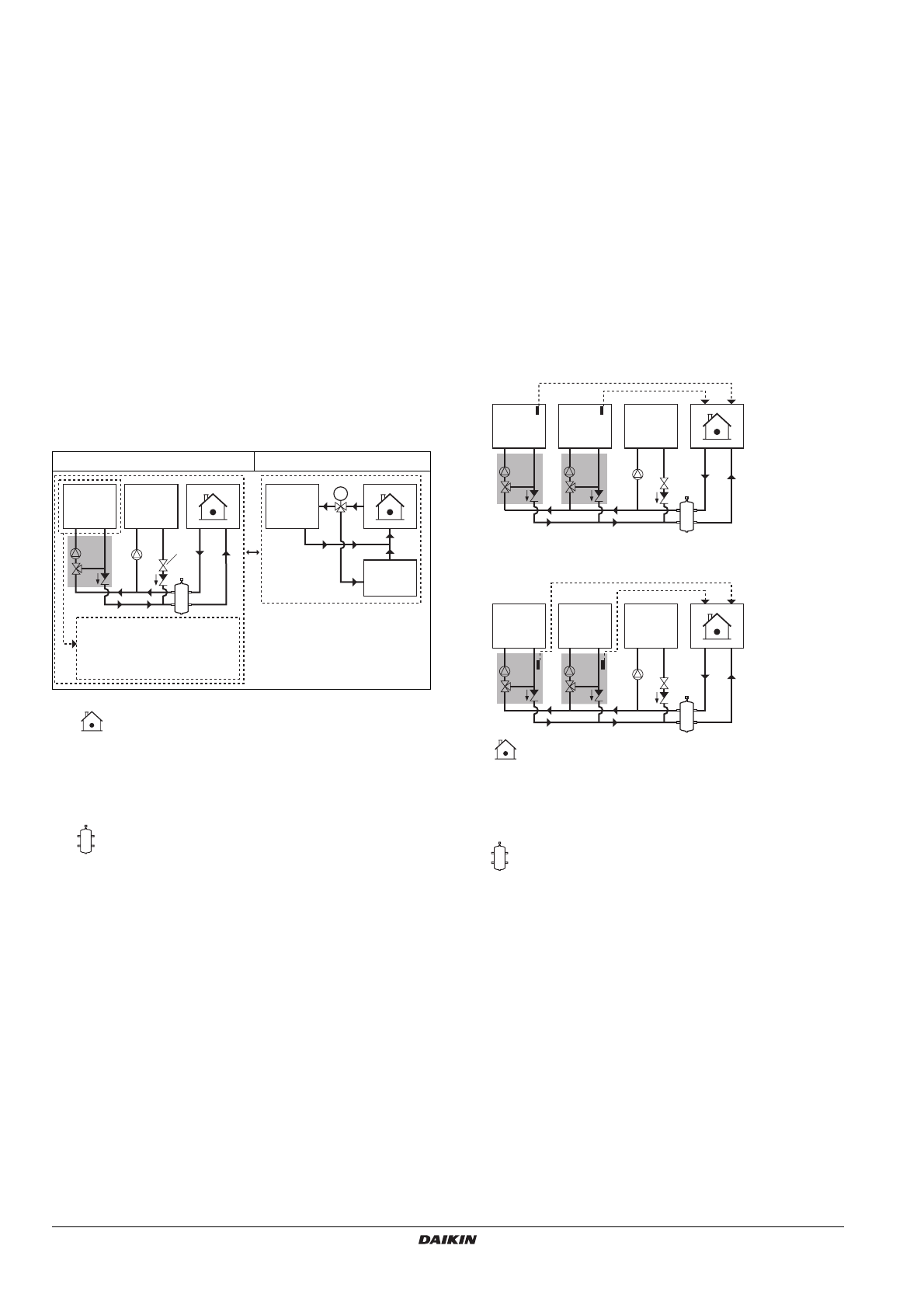

Принципиальная схема:
■
Во время работы на обогрев помещения подача воды
осуществляется в соответствии с температурой воды,
заданной для обогрева помещения. В контур змеевика
резервуара для горячей воды для бытового потребления
необходимо установить запорный- клапан (приобретается
по месту установки). Этот клапан должен быть закрыт для
защиты резервуара для горячей воды для бытового
потребления от охлаждения имеющей более низкую
температуру водой, которая проходит через змеевик
вовремя обогрева помещения. За подключение этого
клапана и управление им отвечает установщик.
■
Во время работы на нагрев воды для бытового
потребления
заданная
температура
воды
обычно
превышает запрашиваемую во время работы на обогрев
помещения. Открывается клапан, позволяющий воде
поступать в змеевик резервуара для горячей воды для
бытового потребления. Тепловой насос обеспечит подачу
воды, имеющей более высокую температуру, которая
необходима для получения горячей воды для бытового
потребления.
На
это
время
низкотемпературные
потребители необходимо защитить от воды, имеющей
высокую
температуру,
посредством
клапана
для
понижения температуры.
Конфигурация схемы А допускает 2 заданных значения
температуры обогрева помещения и одно (как в классической
конструкции) заданное значение температуры горячей воды
для бытового потребления.
Сигналы запроса обогрева помещения могут быть реализованы
2-мя способами (по выбору установщика):
■
сигнал
включения/выключения
по
температуре
(поступающий с внешнего термостата помещения);
■
сигнал состояния (активно/не активно) с соответствующего
устройства понижения температуры (TRD).
Электрические
подключения
этого
блока
должны
осуществляться на дополнительной нагрузочной плате.
Конструкция по схеме A
Классическая конструкция
Внутренний агрегат
1
Запорный клапан горячей воды для бытового
потребления (приобретается по месту установки)
DHW
Резервуар горячей воды для бытового потребления
TRD
Устройство понижения температуры
Space 1
Пространство 1
Балансирующий сосуд
M
Space 1
DHW
Space 1
DHW
TRD
1
Требуется защита
посредством устройства
понижения температуры
(TRD) (в зависимости от
заданного значения)
Внутренний агрегат
DHW
Резервуар горячей воды для бытового потребления
TRD
Устройство понижения температуры
Space 1
Пространство 1
Space 2
Пространство 2
Балансирующий сосуд
Space 1
DHW
Space 2
TRD
TRD
TRD
TRD
Space 1
DHW
Space 2
