Инструкция по монтажу
8
HXHD125A8V1B
Внутренний агрегат системы VRV IV
4P404571-3 – 2015.04
6.2.
Общие меры предосторожности, касающиеся
водяных контуров.
Прежде чем продолжить установку агрегата, убедитесь
в соблюдении следующих условий.
■
Максимальное значение давления воды составляет 4 бар.
■
Максимальная температура воды составляет 80°C.
■
Необходимо предусмотреть необходимые средства защиты
водяного
контура,
не
допускающие
превышения
максимально допустимого рабочего давления (4 бар).
■
Отсечные клапаны с гибких шлангов, поставляемые
с блоком, должны устанавливаться так, чтобы нормальное
обслуживание могло выполняться без слива воды из
системы.
■
Во всех нижних точках системы должны быть установлены
дренажные краны, позволяющие полностью сливать воду
из контура на время профилактики или технического
обслуживания блока. В блоке имеется дренажный клапан
для слива воды из водяной системы блока.
■
Обязательно устройте надлежащий дренаж для клапана
сброса давления во избежание вхождения воды в контакт
с электрическими деталями.
■
Во всех верхних точках системы должны быть установлены
воздушные клапаны. Они должны быть легкодоступны для
сервисного обслуживания. Внутри внутреннего агрегата
имеется
автоматический
клапан
выпуска
воздуха.
Проследите за тем, чтобы этот клапан не был затянут
слишком
сильно,
чтобы
сохранялась
возможность
автоматического выпуска воздуха из контура циркуляции
воды.
■
Позаботьтесь о том, чтобы компоненты, установленные
в проложенные по месту трубопроводы, были способны
выдерживать давление и температуру воды.
■
Используйте только те материалы, которые совместимы
с водой, используемой в системе, а также с материалами,
используемыми во внутреннем блоке.
■
Диаметр труб подбирается в зависимости от нужной
интенсивности потока и фактического ESP насоса.
При разработке гидравлической системы всегда следует
учитывать имеющееся статическое давление внутреннего
блока.
Проверьте, чтобы общий объем воды в установке составлял не
менее 20 л без учета воды в блоке.

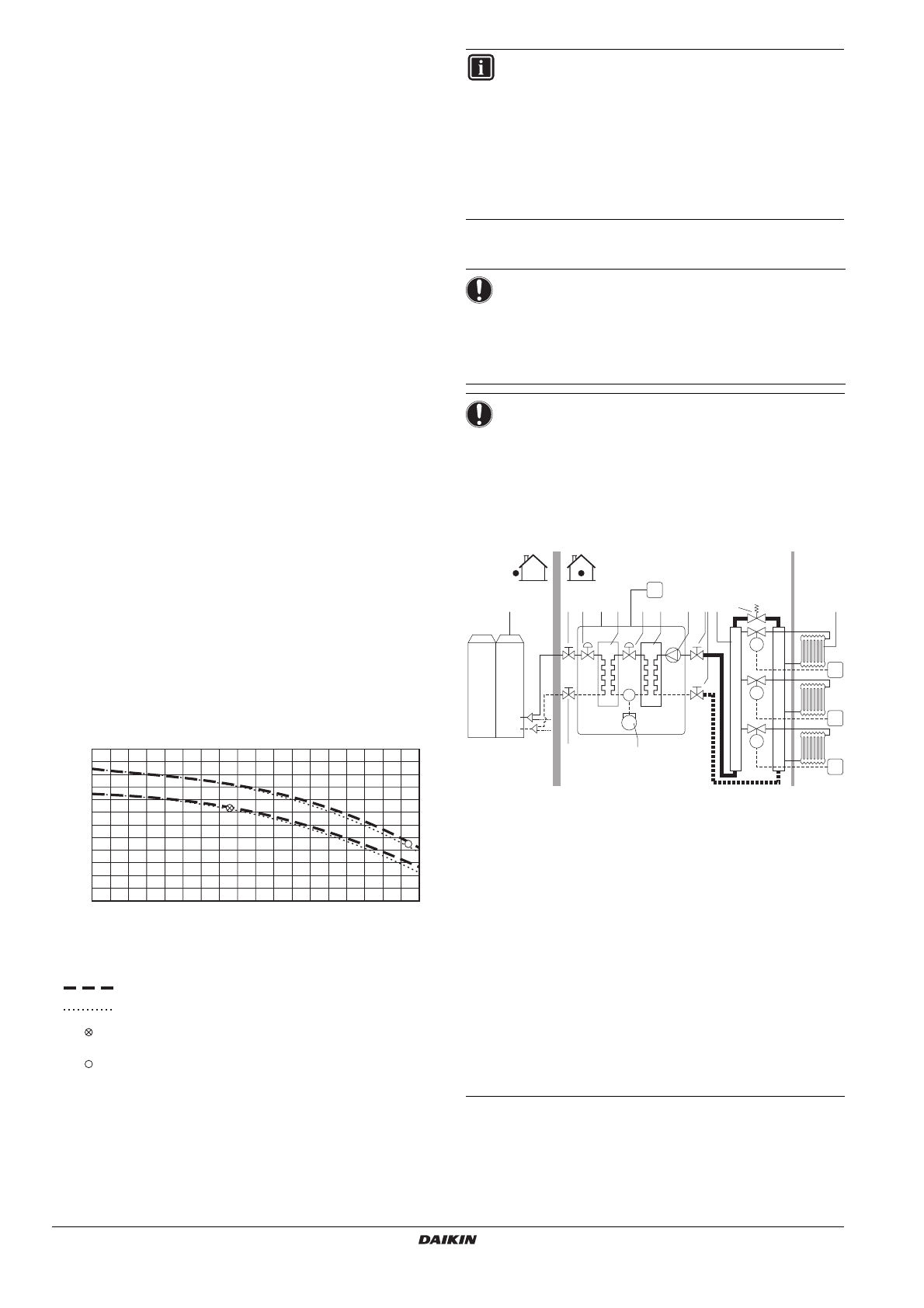

ESP (
kPa
)
Внешнее статическое давление (кПа)
flow (l/min)
Расход (л/мин)
Без 3-ходового клапана
С 3-ходовым клапаном
Максимальное внешнее статическое давление,
если
∆
T=10°C (обогрев)
Максимальное внешнее статическое давление,
если
∆
T=5°C (обогрев)
0
5
7
9 11 13 15 17 19 21 23
27
31 33
37
25
29
35
39 41
10
20
30
40
50
60
70
80
90
120
100
ESP [kP
a]
Flow [l/min]
110
ИНФОРМАЦИЯ
■
Кривая ESP - максимальная кривая ESP. Насос
внутреннего модуля имеет инверторное управление
и служит для поддержания заданного перепада
температуры поступающей и исходящей воды
∆
T.
■
В случае установки резервуара горячей воды для
бытового потребления имеется дополнительный
перепад давления через 3-ходовой клапан
(поставляется как дополнительное оборудование
к баку).
ПРИМЕЧАНИЕ
В большинстве случаев этот минимальный объем
воды дает удовлетворительный результат.
Тем не менее для критически важных процессов
и помещений с высокой тепловой нагрузкой может
потребоваться больший объем воды.
ПРИМЕЧАНИЕ
Когда циркуляция в каждом контуре обогрева
помещения/радиатора контролируется дистанционно
управляемыми
клапанами,
важно
поддерживать
указанный минимальный объем воды даже при
закрытых клапанах.
Пример
(См.
.)
1
Наружный агрегат
2
Внутренний агрегат
3
Теплообменник хладагента
4
Водяной теплообменник
5
Компрессор
6
Насос
7
Запорный клапан
8
Коллектор (приобретается по месту установки)
9
Обходной клапан (приобретается по месту
установки)
10
Радиатор (приобретается по месту установки)
11
Электронный расширительный клапан
12
Запорный вентиль хладагента внутреннего блока
C1
Пульт дистанционного управления
M1...M3
Отдельный клапан с электроприводом для контроля
радиаторов контура (приобретается по месту
установки)
T1...T3
Термостаты отдельных помещений (приобретаются
по месту установки)
A
Зона установки
B
Жилое помещение
7 8
4
3
2
9
1
6
10
5
12
T3
T2
A
B
C1
M3
M2
M1
T1
11
11
12
