Инструкция по монтажу
10
HXHD125A8V1B
Внутренний агрегат системы VRV IV
4P404571-3 – 2015.04

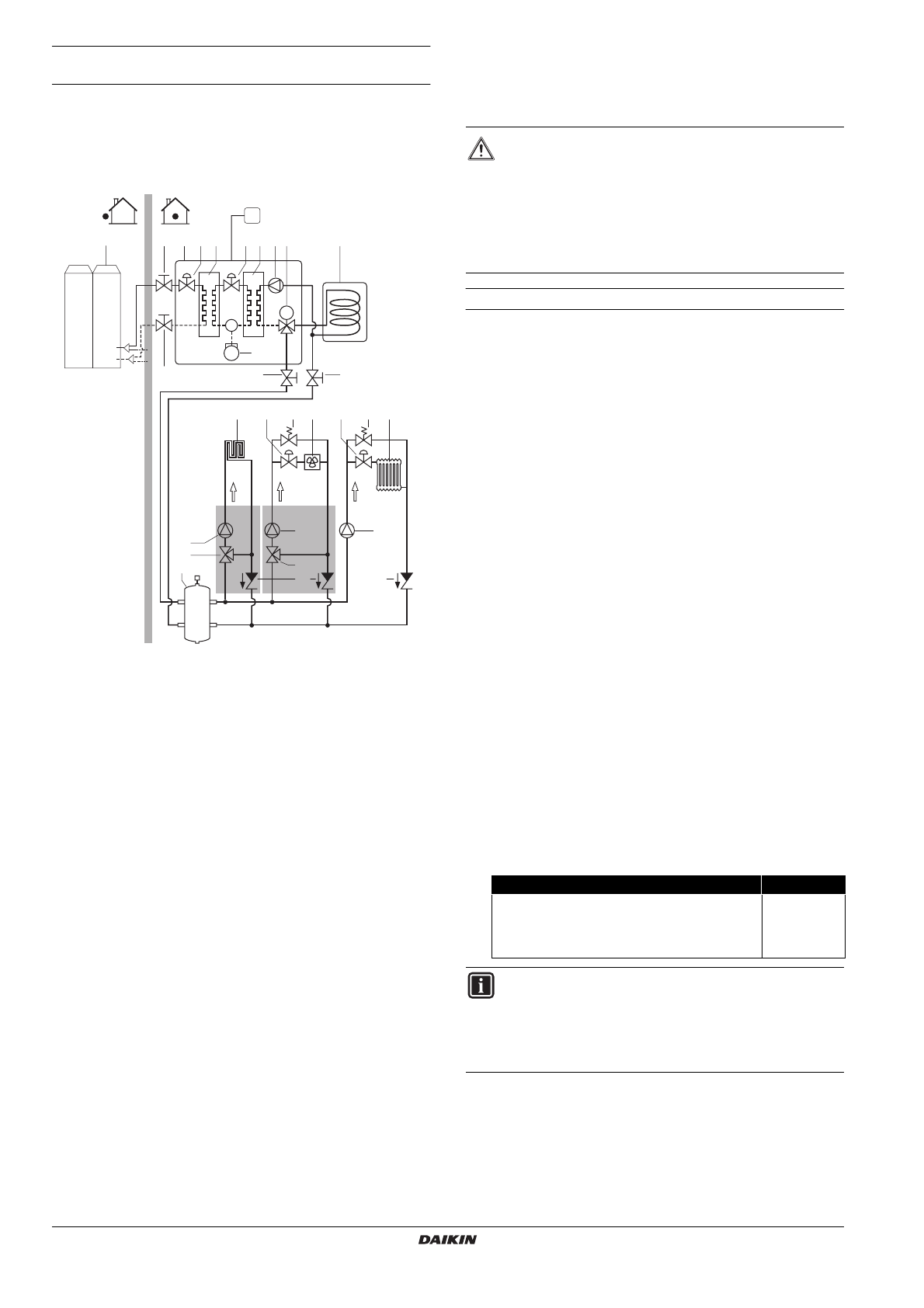

Пример применения с несколькими нагревательными
приборами
Использование различных нагревательных приборов означает
использование различных уставок для воды в системе.
Такие установки должны выполняться с использованием
балансирующего сосуда, и каждый вид нагревательных
приборов должен иметь отдельный насос.
1
Наружный агрегат
2
Внутренний агрегат
3
Электронный расширительный клапан
4
Теплообменник хладагента
5
Водяной теплообменник
6
Насос
7
3-ходовой клапан с приводом от электродвигателя
(по дополнительному заказу)
8
Резервуар для горячей воды бытового потребления
(дополнительное оборудование)
9
Компрессор
10
Запорный клапан
11
Балансирующий сосуд (приобретается приобретается
по месту установки)
12
FHL: Контур подогрева полов (приобретается по месту
установки)
13
Запорный клапан (приобретается по месту установки)
14
Обходной клапан (приобретается по месту установки)
15
FCU: Блок фанкойла (приобретается по месту
установки)
16
Запорный клапан (приобретается по месту установки)
17
Радиатор (приобретается по месту установки)
18
Смесительный клапан (приобретается по месту
установки)
19
Насос (приобретается по месту установки)
20
Обратный клапан (приобретается приобретается по
месту установки)
C1
Пульт дистанционного управления
TRD1
Устройство понижения температуры 1 (приобретается
по месту установки)
TRD2
Устройство понижения температуры 2 (приобретается
по месту установки)
Более подробную информацию о конфигурации системы
смотрите в разделе
"9.7. Управление по нескольким заданным
.
7.
Установка агрегата
7.1.
Выбор места установки
Общие меры предосторожности на месте установки
Место установки должно отвечать следующим требованиям:
■
Фундамент должен быть достаточно надежным, чтобы
выдержать вес блока. Пол должен быть ровным во
избежание вибрации и шума, а также достаточно
устойчивым.
Это особенно важно, если поставляемый по дополнитель-
ному заказу резервуар для горячей воды для бытового
потребления устанавливается на верх блока.
■
Необходимо достаточное свободное пространство вокруг
блока для обслуживания или ремонта (см.
для обслуживания блока" на странице 13
).
■
Вокруг агрегата должно быть достаточно свободного места
для свободной циркуляции воздуха.
■
На месте установки должна быть исключена возможность
возгорания в результате утечки огнеопасного газа.
■
Не допускается эксплуатация оборудования во взрыво-
опасной среде.
■
При выборе места установки необходимо предусмотреть,
чтобы шум от работы блока никого не беспокоил. Выбор
места установки должен быть сделан в соответствии
с действующим законодательством.
Если звук измерить в фактических условиях установки, то
полученное в результате измерения значение будет
превышать уровень звукового давления, указанный
в разделе
"13. Характеристики блока" на странице 51
, из-за
шума окружающей среды и звуковых отражений.
Тщательно выбирайте место установки. Не устанавливайте
систему в акустически уязвимой среде (в гостиной,
спальне, …).
■
Установка выполняется с учетом всех расстояний
и значений длины труб (Требования к длинам труб для
трубопроводов охладителя см. в руководстве по монтажу
наружного блока)
3
3
4
5 6
8
2
21
21
1
17
19
19
18
20
20
19
18
11
M
35
°
C
FHL
45
°
C
65
°
C
FCU
15
12
14
14
16
13
9
10
10
7
C1
TRD1
TRD2
ПРЕДУПРЕЖДЕНИЕ
Обязательно
примите
адекватные
меры
по
недопущению попадания в блок мелких животных.
При контакте мелких животных с деталями под напр-
яжением возможны сбои в работе блока, задымление
или возгорание. Проинструктируйте заказчика о том,
что пространство вокруг блока необходимо содержать
в чистоте.
Требование
Значение
Максимально допустимое расстояние между
резервуаром для горячей воды для бытового
потребления и внутренним блоком (только для
установок с резервуаром горячей воды для
бытового потребления).
10 м
ИНФОРМАЦИЯ
Если установка оснащена резервуаром для горячей
воды
бытового
потребления
(дополнительное
оборудование), ознакомьтесь с инструкцией по
монтажу резервуара для горячей воды бытового
потребления.
