Инструкция по монтажу
18
HXHD125A8V1B
Внутренний агрегат системы VRV IV
4P404571-3 – 2015.04
7.5.
Проверка на утечки и вакуумная сушка
контура R410A
Когда внутренний блок запитан до окончания всех работ,
связанных с пайкой и трубопроводом хладагента со стороны
R410A необходимо применить специальную настройку для
открывания всех клапанов до начала вакуумирования. Более
подробную информацию см. в руководстве по установке
наружного блока и
"11.3. Вакуумирование/сбор хладагента
и обслуживание со стороны хладагента" на странице 47
7.6.
Водопровод
Блок оснащен патрубками входа и выхода воды для
подсоединения к контуру циркуляции воды. Этот контур должен
выполняться установщиком и соответствовать действующим
нормативным требованиям.
Проверка объема воды и предварительного давления
в расширительном баке
Расширительный бак в блоке не допускает повышения
давления в системе из-за разности температур.
Блок оснащен расширительным бачком 7 л, предварительное-
давление в котором можно менять (предварительное-давление
по умолчанию задано равным 1 бар).
Изменение предварительного-давления в расширительном баке
может потребоваться, если объем воды в системе слишком
большой
по
отношению
к
необходимой
температуре
выпускаемой воды.

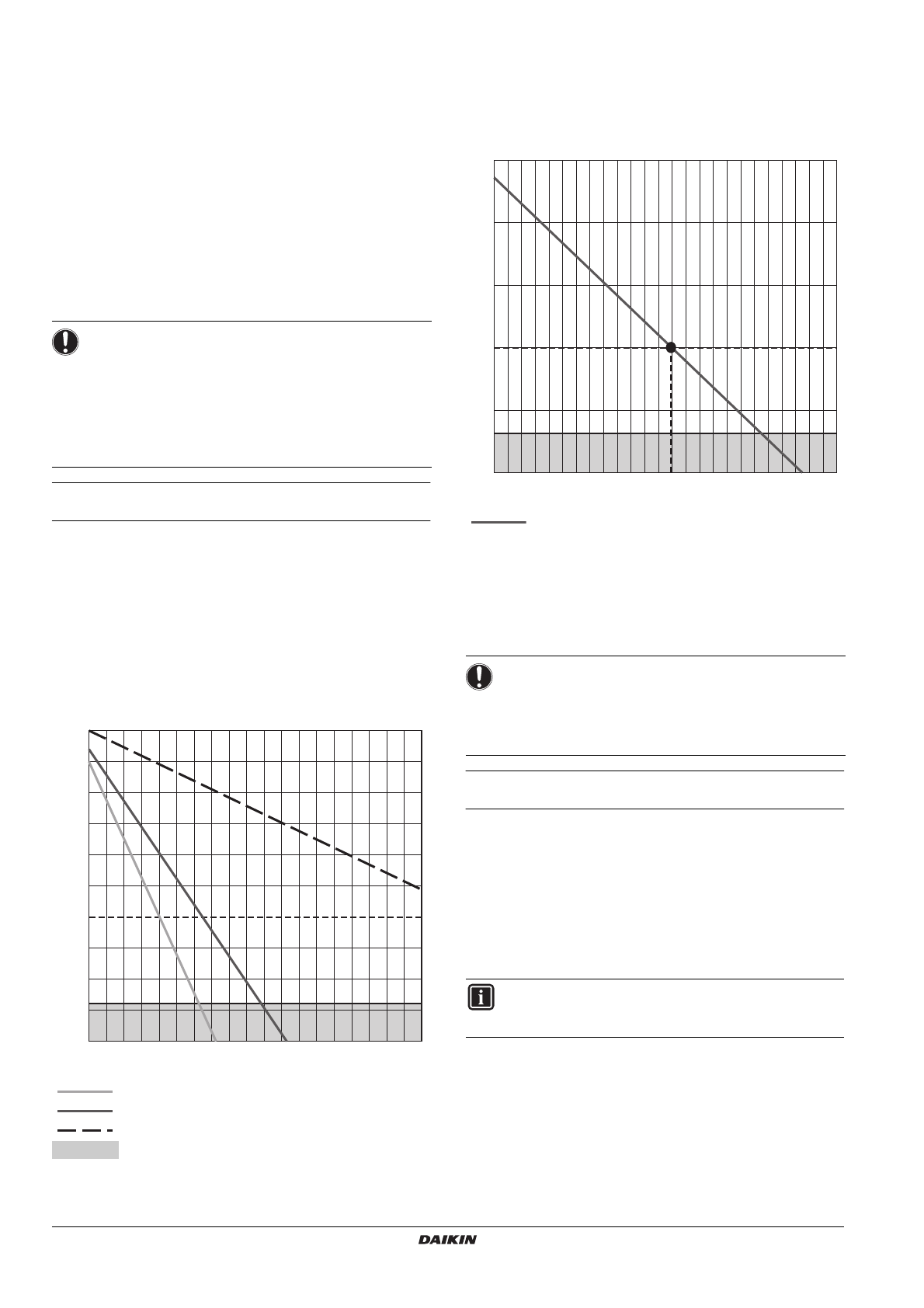

См. график ниже.
Как проверить, необходимо ли изменить предваритель-
ное-давление в системе:
■
Этап 1: определите необходимую температуру выпускае-
мой воды в системе, например 65°C
■
Этап 2: определите максимальный объем воды в системе
с предварительным-давлением по умолчанию 1 бар
■
Если общий объем воды в системе равен <150 л:
изменения предварительного-давления не требуется.
■
Если общий объем воды в системе равен >150 л:
изменение предварительного-давления требуется.
Создание предварительного давления
в-расширительном баке
Когда требуется изменить созданное по умолчанию давление
в-расширительном
баке
(1 бар),
соблюдайте
следующие
правила.
■
Для создания предварительного -давления в расширительном
баке используйте только осушенный азот.
■
Создание в расширительном баке ненадлежащего предва-
рительного-давления приведет к сбоям в работе системы.
Поэтому
корректировку
предварительного-давления
следует доверять только лицензированному установщику.
ПРИМЕЧАНИЕ
Агрегат следует использовать только в закрытых
системах водоснабжения. Использование в открытых
системах водоснабжения приведет к избыточной
коррозии водопроводящих труб.
Меры
предосторожности
при
конструировании
контура циркуляции воды см. в
контура циркуляции воды" на странице 7
80°C - температура воды
65°C - температура воды
35°C - температура воды
Запрещается изменять предварительное давление
в системе до величины ниже 0,3 бар
A
Предварительное давление (бар)
B
Объем воды в системе (л)
20
0.00
0.25
0.50
0.75
1.00
1.25
1.50
1.75
2.00
2.25
2.50
40 60 80 100 120 140 160 180 200 220 240 260 280 300 320 340 360 380 400
A
B
65°C – температура воды
A
Предварительное давление (бар)
B
Объем воды в системе (л)
ПРИМЕЧАНИЕ
Запрещается изменять предварительное- давление
в системе до величины ниже 0,3 бар
В этом примере (когда необходимая температура воды
равна 65°C) максимальный объем воды 215 л.
ИНФОРМАЦИЯ
Для задания предварительного давления необходим
доступ к расширительному баку спереди или справа.
2.50
2.00
1.50
1.00
0.50
0.00
20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270
B
A
